Гость solya

Акустика на 10 ГДШ-1

Рекомендованные сообщения

Гость ardnepr
Размеры - вроде верно.

Для двух динов надо увеличить объем в 2 раза и заново расчитать ФИ

Расчет ФИ заново ето да, а вот розмер в 2 раза увеличевать, я не уверен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

Оказывается всё пошло не "по маслу"...

Посыпались подвесы(((

Решено было заменить на новые поролоновые + попутно перемотать под лампу...

Изменено пользователем solya

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Решено было заменить на новые поролоновые + попутно перемотать под лампу...

Мне периодически задают вопрос: " Как перемотать динамик под лампу?" А так как я не являюсь адептом лампы, то я и сказать-то не знаю что! Хотя и вопрос о перемотке динамика под транзистор, меня так же вероятно поставит в тупик. И весь пердиманокль в том, что фактически любой из динамиков я как автомат Калашникова. Так как же всё таки динамик перемотать под лампу? Может сгодится когда. Я без иронии.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

сам не скажу у меня друг уже 2 года динамики мотает,и раз перематывал похожые сказал что будет ниже добротность, больше отдача,ниже еквивалентный обьем,сопротивление около 12Ом

корпуса к ним будут скорее всего ЗЯ на 80-90Л

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Так как же всё таки динамик перемотать под лампу? Может сгодится когда. Я без иронии.

Под высокоомный динамик легче сделать выходной трансформатор. А если сможете намотать звуковую катушку сопротивлением в 400-800 Ом, как например у этого Филипса

Philips AD3890/X800

Dit is een z.g. brievenbusluidspreker, deze werd vooral toegepast in grammofoons.

Specificaties

Pdiss -3 W

Res Freq - 100

Imp - 800

Size - 20x8x5.5

Diam - 19x7

Weight - 0.204

то трансформатора для лампового усилителя с таким динамиком может и не понадобиться. Может в этом заключается перемотка под лампу?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эти динамики, да и подобные не реально перемотать на "такое" сопротивление. Помимо катушки, переделка МС потребуется. Макимум, что можно получить без изменений конструкции данного динамика-это сопротивление по постоянке=37 ом. При минимально возможном диаметре провода 0,1мм по меди.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

приедут динамики,послушаем,есть еще такая же пара только не тронутые,потом сравню....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость капитан_немо
Для двух динов надо увеличить объем в 2 раза...
розмер в 2 раза увеличевать, я не уверен.



не надо путать размер и объём, вспоминаем школьную программу

при изменении размеров в 2 раза объём изменяется в 8 раз

Изменено пользователем капитан_немо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ardnepr
не надо путать размер и объём, вспоминаем школьную программу

при изменении размеров в 2 раза объём изменяется в 8 раз

Естественно имелся ввиду обьем, так сказать размер обьема)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

как продвигается дело?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость loneperson

акустику по чертежам А. Клячина на аудиопортале почему то сильно обругали, сказали что нет баса и не может быть на этих динамиках и что эти динамики вообще не могут играть бас...



А тут понял вы говорите что бас есть и неплохие динамики, так кому верить? или собирать и верить только своим ушам?

Изменено пользователем loneperson

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

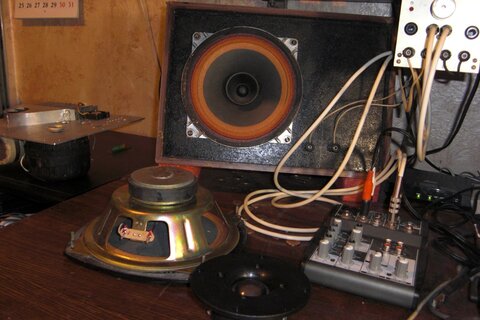

У каждого своё мнение.ОНКЕН, Лабиринт я на них не делал . Динамик очень мягкий (плохо демпфированый). ФИ мне не понравился (бубнил) Но понравилось другим.У меня на столе уже год работает пробный вариант с ПАС .В звучании появилась "пружинка".


Изменено пользователем alex.co

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
