Гость solya

Акустика на 10 ГДШ-1

Рекомендованные сообщения

Гость solya

Собственно есть пара 10 ГДШ-1 из Маяковских колонок(кубики) в отличном состоянии и усь на 6Н8С+6П3С.Качество системы вполне устраивает(кроме басов),но хочется использовать потенцыал динамиков на полную...

Посоветуйте пожалуйста корпуса для этой акустики...

В нете нашел


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

Люди а что вы можете сказать насчёт этого динамика в ЗЯ обьемом 90 литров???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kickstarter

Лабиринт, зя, фи, TQWP...



Ложь часто сложна и витиевата, изобилует умными словами и формулами.

Правда - же, напротив на столько проста, что в это трудно поверить.



Проще надо быть, Господа!!!





Пробуй найти конструкцию обратного рупора, которая тебе понравится.

есть соответствующая ветка на аудиопортале.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ardnepr
Люди а что вы можете сказать насчёт этого динамика в ЗЯ обьемом 90 литров???

Мне тоже такая мысля приходила в голову и быстро я ее выгнал оттудава. Ибо нечего хорошего, страшный бубнеж, громкий бас но некрасивый!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vol2008

Я на этих динамиках делал акустику по чертежам А. Клячина - напольники высотой 800 мм 40 л. с щелевым ФИ на задней стенке. Динамик предварительно был проверен и проклеен во всех местах БФ-2 Гофр по совету "доктора" пропитывал касторкой. внутри рыхло заполнял синтепоном. Работали они с безООС-ным транзисторным усилком. Потом, после приобретения мониторов, они былы успешно проданы коллеге по работе (за 2000р. :smile: ) и трудятся до сих пор без нареканий. Используются для просмотра DVD и прослушивания классической музыки.



Понравилось:

1. хорошая чувствительность - с усилком 7-10Вт - можно дома крутить дискотеки

2. достаточно глубокий невыпирающий бас.

3. высокие присутствуют, необходимости в твиттере не было

4. колонки получились всеядными по жанру и вполне музыкальные, т.е в отличии от Hi-Fi "напольных дров" от ДК ценой до 8000р. на них можно было слушать музыку.

5. Себестоимость. - вместе с динами 1700р.



Не понравилось:



1. тональный баланс не ахти - выпирает верхнаяя середина, есть проблемы с нижней.

2. узкая направленность по ВЧ.



Резюме - хорошая, звучащая конструкция, цена - копейки, повторяемость - отличная. Похоже Клячинский ФИ для 10ГДШ -выжатый максимум из этого динамика без гиморроя по настройке (рупор, ТКУВП и проч.) Чертеж можно найти в инете.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

вы имели ввиду этот чертёж???




а размеры поточнее вы не могли б указать?

Изменено пользователем solya

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vol2008

Именно, она! :smile:

Размеры - почти все указаны. Высота нижней задней перегородки ~360мм (высота просвета от дна до нижнего края верхней задней стенки ~150 мм) - на ней же установлен зажим для проводов. Верхняя расчитывается исходя из длины порта. Центр динамика находится на равном расстоянии от боковых и верхней стенок.



Подставки я не делал. Наклон регулировал подкладывая под передний край дна куски толстого линолеума. Толщина стенок - 16мм (ЛДСП) Внутри корпус усилен стяжками.

Изменено пользователем vol2008

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

спасибо,попробую этот гроб...

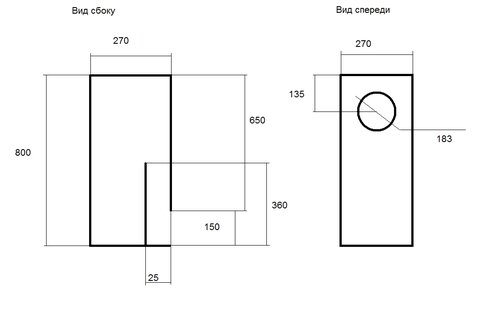

перепроверте пожалуйста


Изменено пользователем solya

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ardnepr
спасибо,попробую этот гроб...



перепроверте пожалуйста


Пробовал ли кто, впихнуть в подобный корпус два дина, есть ли смысл?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

теоретически можно,но 58 литров для двух динамиков может не хватить

если тулить 2 дина,то надо ФИ другой делать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vol2008

Размеры - вроде верно.

Для двух динов надо увеличить объем в 2 раза и заново расчитать ФИ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
