Двухтактный Усилитель На 6п3с

[Гость er2oz]

Никак не могу найти #нашу# библиотеку

[Гость ogmetr]

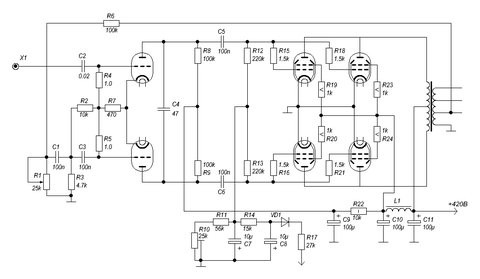

Согласно высказанным пожеланиям – вот нарыл в архиве оригинальную схему усилителя

Marshall 1959 Super Lead Power Amp (ну нравится мне их схемотехника), легко адаптируемся к имеющейся элементной базе.

Не знаю как по современным меркам оценки качества, но по мощности хатку развалит легко.

В старые добрые времена на таком усилители играли самые громкие группы.

Я думаю при грамотном трансформаторе и качественные параметры можно довести до уровня.

При таком напряжении питания и оптимальной нагрузки мощность должна быть под 100 Вт.

Изменено 10 Ноября, 2009 в 10:23 пользователем ogmetr

[Гость er2oz]

все таки не могу понять принцип работы последнего фазоинвертора. Сколько схем усителей столько и различных схем фазоинверторов. Где всетаки почитать про них какой лучше какой похуже

Изменено 10 Ноября, 2009 в 10:54 пользователем er2oz

[TANk]

_https://sergeev21.-мы не распространяем ссылки на [народ.ру]-/fazoinv.djv

Статья по фазоинверсным каскадам.

Никак не могу найти #нашу# библиотеку

https://datagor.ru/e-books-for-me/journals/

https://datagor.ru/e-books-for-me/

Журналы и библиотека.

[Гость spb-nik]

Никак не могу найти #нашу# библиотеку

https://datagor.ru/e-books-for-me/journals/

https://datagor.ru/e-books-for-me/

Журналы и библиотека.

А почему нельзя добавить эти ссылки в меню на главной странице? В чем проблема???

Там, кстати нет так же разделов "Электронника для здоровья", "Софт для радиолюбителя", "Золотой запас", как туда попасть?

Извините, если не по адресу. тогда админу к удалению.

[Гость er2oz]

Для tank, по первой ссылке удалось скачать статью по фазоинверторам. По второй и третьей тоже удалось почерпнуть информацию. Спасибо за предоставленные ссылки .

С уважением er2oz.



Для spb-nik, добавить то можно, но я не сразу нашел, совсем недавно "приучился" к интернету :smile: .

И если я сразу не понял, это не значит, что сразу хай.

Изменено 10 Ноября, 2009 в 19:04 пользователем er2oz

[TANk]

https://forum.datagor.ru/index.php?showtopic=531

Вопросы по поводу того что видно, а что не видно на портале обсуждаются в этой теме. Здесь это офтопик.

[Гость mike84]

Здравствуйте уважаемые форумчане!!!

У меня вопросы к вам, если можно :smile:

1. К ogmetrу, скажите пожалуйста, смотря на ваш вых тр-р у меня возник вопрос, почему у первичной обмотки столько витков? 822*4=3288, у подобных тр-в для ламп 6п3с я встречал вых т-ры с количеством витков в первичной обмотке 2200-2500, Я конечно не утверждаю что я прав, но чем вы руководствовались при расчетах или может расчет витков у вас немного отличается от других. Поясните пожалуйста!

2. Вы предлагаете свою схему УНЧ, может ли она при том, что оставить вых лампы 6п3с немного выдавать большую мощность, к примеру ном 30-35 Вт? Может для этого стоит немного умощнить драйверный каскад? или еще какие внести изменения?

3. Разобрался или нет сейчас проверю :smile: . Правильно ли я понял - В описании вашего вых тр-ра картинка на которой изображены обмотки. Обмотки на катушку мотать снизу вверх по вашей схеме? правильно?



Заранее спасибо за ответы!

Изменено 11 Ноября, 2009 в 09:45 пользователем mike84

[Гость ogmetr]

1. К ogmetrу, скажите пожалуйста, смотря на ваш вых тр-р у меня возник вопрос, почему у первичной обмотки столько витков? 822*4=3288, у подобных тр-в для ламп 6п3с я встречал вых т-ры с количеством витков в первичной обмотке 2200-2500,

Не там смотрели (шутка) :smile: .

Постараюсь объяснить. Количество витков определяет максимальную индукцию при которой наступает насыщение сердечника. Отсюда чем больше витков тем лучше (расширяется частотный диапазон по НЧ). Но есть большое НО – растет активное сопротивление, что не есть хорошо.

Вот и ищем альтернативу. Отсюда и размеры трансформаторов у максималистов. При меньшем количестве витков огромный сердечник при том же частотном диапазоне. По расчетам гурманов на такой усилитель нужно железа ватт на 300, вот тогда и 2000 вит. я думаю хватит.

Этот тр. тянет от 20 Гц легко. Если посчитать от 10 Гц, витков еще больше будет, но не влезут они в это окно :smile: .

Если объяснил бестолково пусть народ поправит.



2. Вы предлагаете свою схему УНЧ, может ли она при том, что оставить вых лампы 6п3с немного выдавать большую мощность, к примеру ном 30-35 Вт?

Можно, существует несколько вариантов, но при любом лампочки надо будет менять чаще.

Ставьте пару и нет проблем.



3. Разобрался или нет сейчас проверю :smile: . Правильно ли я понял - В описании вашего вых тр-ра картинка на которой изображены обмотки. Обмотки на катушку мотать снизу вверх по вашей схеме? правильно?

Все верно.

[Гость mike84]

Спасибо вам за ответ!

По первому вопросу я все понял, что и как!

По второму не совсем, Что за такой вариант, что лампы надо будет менять чаще?(жесткий режим ламп нужен), может драйвер помощнее и ВСЕ?! (Я немного утрирую) Просто я хочу разобраться!

По третьему вопросу тоже все ОК!





Скажите а можно доверять тем расчетам, ссылки на которые предоставил zan, на второй странице?

Изменено 11 Ноября, 2009 в 11:13 пользователем mike84

[Гость ogmetr]

По второму не совсем, Что за такой вариант, что лампы надо будет менять чаще?(жесткий режим ламп нужен), может драйвер помощнее и ВСЕ?! (Я немного утрирую) Просто я хочу разобраться!

Драйвер здесь не причем.

Просто для каждой лампы нормирована мощность рассеиваемая анодом (для 6П3С – 20 Вт).

При небольшом превышении снижается ресурс лампы. При значительном превышении лампа просто сдохнет. Ну к примеру если ты на лампочку накаливания подашь 250В она будет работать неделю, если 300 В она просто сгорит.

Скажите а можно доверять тем расчетам, ссылки на которые предоставил zan, на второй странице?

Ссылки нормальные просто к каждой программе надо подходить творчески. :smile:

[Гость mike84]

Спасибо огромное! :smile:

Я все понял, что и как.



1.Получается выходом для умощнения вашего усилителя является установка по паре 6п3с в каждом плече. Правильно?!

Кроме этого в схеме никаких больше перестановок и добавлений делать не надо?



2. Вы пишите:"Важное требование, предъявляемое к разделительным конденсаторам, заключается в том, что они должны иметь минимальный tg угла потерь". Какие практически применить конденсаторы?

Есть танталовые, пленочные, слюдяные, бумажные и т.д. Что выбрать?



3. ogmetr ! что вы можете сказать по поводу этой схемы? Здесь выходные лампы меняются на 6П3С, а остальные лампы на 6Н2П.

Вот ссылка на статью https://datagor.ru/musicbox/590-lampovyj-gi...ic-40-vatt.html

Изменено 12 Ноября, 2009 в 15:08 пользователем mike84
