Секреты изготовления трансформаторов

Рекомендованные сообщения

Гость unax

Приходится иногда мотать различные трансформаторы на различных сердечниках.

Так вот, предлагаю делиться своими навыками и секретами! А также высказывать свои мнения о материалах которые используем в этом деле, о типах провода о сердечниках, о способах намотки.

Замечу, что в данной теме не ведется речь о расчетах, о характеристиках, а так сказать о технологиях изготовления своих кустарных трансформаторах =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Так вот… расскажу о своих материалах для мотания.

Между обмотками силовых трансформаторов не плохо делать прослойку их ХБ изоленты, на нее можно приклеить слой фольги (алюминиевая от шоколадки) естественно не замыкая чтоб не было витка короткозамкнутого (от экрана отвод проводком естественно) и еще один слой такой изоленты. Для того чтоб сделать секции на имеющемся каркасе можно использовать коробочки от дисков! Хрупковато конечно, но тонко и прочно в принципе. Клеить все можно на суперклей)



Есть еще идея – в обмотках для межслойной прокладки использовать бумагу от термопринтера (терминала или банкомата) она тонкая. Вот только вопрос о ее электроизолирующих свойствах остается открытым. Нет ли в ней чего-нибудь опасного не слышали о таком?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Межобмоточную изоляцию удобно делать малярным скочем нужной ширины.

Виток скоча, потом в два слоя лента ФУМ (фторопласт, однака) и еще виток малярного скоча. Суммарная толщина прокладки получается примерно 0.25-0.3мм, а электрическая прочность за счет фторопласта будет очень высокой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Даже бы и не подумал бы использовать вместо изоляции обычную ФУМку.Оригинально. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

ФУМ хорош при намотке трансов в импульсных БП на фиритовых колечках) а еще их можно и удобно "парафинить"...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

Я вот думаю. Посмотрел на рулоны факсовой бумаги) тоже для термопечати, тонкая, для межслойной подойдет?

Кто чем прокладывает между слоев? потоньше и понадежнее?

конденсаторная неудобная ИМХО, хлипкая.. скользкая да и вытаскивать ее надо..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

С бумагой из кондеров тока мучение одно.. тонкая и мятая..

Мне нравится диаграмная бумажка от самопишуших п

иборов КИП. Толщина 0.06, плотная и нанесена миллиметровая сетка (оч удобно при разрезании) Такая бумажка в рулончиках вапускается.

Каждый слой я промазываю ШЛ лаком, жду немного пока подсохнет далее один слой такой бумаги. Между секциями лакоткань слоя 4.

Намотка получается плотная и монолитная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кстати, нашел крохотную програмулинку. Ей задаешь размеры сердечника, а она выдает на экран точный раскрой заготовок для каркаса под этот сердечник. Очень удобно. Рекомендую.

trans_form.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость unax

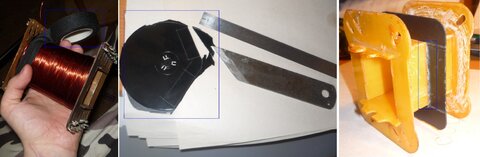

Моя проволока пришла =)

Я первый выходной транс начал мотать, так как никто не высказал мнения по поводу факсовой бумаги, между слоями скотчем прокладываю, трудоемкое дело. Пока мотаю 1ую секцию. По плану вроде идет… (в разделе "Ламповые усилки" тема про выходной транс)

p.s. Скотч противная штука! дольше прослойку блин уложить чем слой провода! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Кстати, нашел крохотную програмулинку. Ей задаешь размеры сердечника, а она выдает на экран точный раскрой заготовок для каркаса под этот сердечник. Очень удобно. Рекомендую.

Что-то не похоже на программуЖ-(

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Что-то не похоже на программуЖ-(



Ай. прдона прошу. со всеми бывает. Приду на работу по новой выложу правильную программу. А там лежат параметры унифицированных трансформаторов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость viktor9591
Ай. прдона прошу. со всеми бывает. Приду на работу по новой выложу правильную программу. А там лежат параметры унифицированных трансформаторов.





Хотелось Бы програмулечку! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
