Гибрид на 6Н23П и кт825

[Гость новиков_денис]

Намотал транс 32в постоянки под нагрузкой. В статье у автора сказано, что на эмиттере должно быть 10-12в, а у меня 22в. При входе 1в 1кГц на выходе 3Вт и звук с перегрузкой, жесткий очень. Нагружаю 2мя 5ГДШ последовательно. Лампа у меня одна, подкинуть нечего.Что скажите, что подправить? Схема, проще некуда, а туплю :-)))

У Вас, вероятно, транзистор с отсечкой работает. Смещение маловато. R2 точно 0,5Ома?

[Гость diman27]

Да, точно. 0.5 Ом манганин.

[vovchik]

Привет, парни. Намотал транс 32в постоянки под нагрузкой. В статье у автора сказано, что на эмиттере должно быть 10-12в, а у меня 22в. При входе 1в 1кГц на выходе 3Вт и звук с перегрузкой, жесткий очень. Нагружаю 2мя 5ГДШ последовательно. Лампа у меня одна, подкинуть нечего.Что скажите, что подправить? Схема, проще некуда, а туплю :-)))

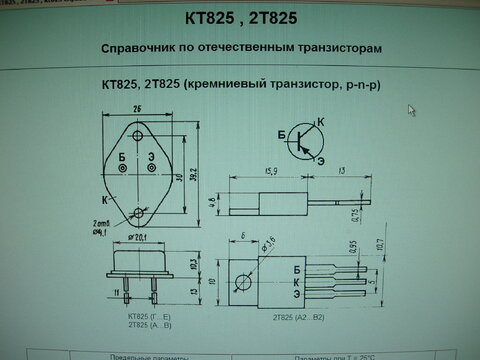

Проверьте еще лампочку,может с цоколевкой напутали или неисправна,найдите еще одну и воткните,неплохо было бы посмотреть ваш монтаж на фото .Понимаете,чудес не бывает. Схема работает как часы и выдает то,что заявил ее автор. 32 вольта,очень много,вы так транзисторы погубите.Проверьте еще выходной электролит,в них бывает внутренний обрыв т.е. бывает и так что новый,ни разу не паянный конденсатор уже неисправен. Транзистор правильно подпаян?

Еще вопрос имеется:А резистор переменный у вас на входе стоит или вы включили напрямую,без него?

Изменено 28 Августа, 2009 в 05:21 пользователем vovchik

[Гость diman27]

Здравствуйте, я понимаю, что чудес не бывает, и мне очень стыдно, что с этой схемой разобраться не могу, но это факт. На входе переменник на 47к. Монтаж, конечно, тот еще :smile: До этого ламповые собирал, а с гибридом первый раз связался, вот и туплю. Напряжение я на lm ке уменьшу, кстати, а сколько надо? А вот режимы я не знаю как выставить, или лампы менять? Проблема у меня с такими. С цоколевкой все нормально :smile: и с транзистором тоже.

[vovchik]

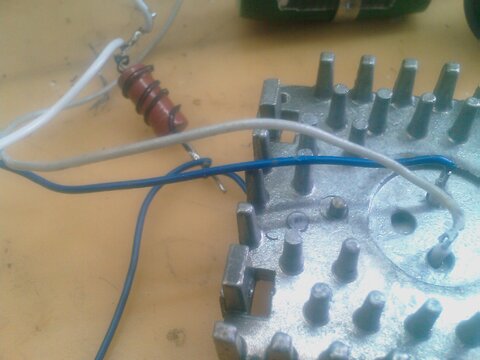

Ничего стыдного нет и я когда собирал,много вопросов было.Фотографии не слишком четкие,непонятно место соединения резистора 0.5 ом с "массой",там еще провод проходит,спаян он с этой точкой или нет,не пойму,глаза сломал :smile:. Сделайте так:внимательно (еще раз) проверьте монтаж,померяйте напряжение накала под нагрузкой(кстати,вы как запитали накал,отдельно или как в схеме?),меньше 5.7-5.8 в не должно быть и не больше 7в,обязательно проверьте.Если нормально с накалом,замыкаете накоротко вход,подаете напряжение на усилитель,выставляете под нагрузкой 20-22в регулировкой напряжения со стабилизатора,дроссель при стаб. напряжении НЕ НУЖЕН,дальше меряете напряжение на эмиттере(относительно "массы"),должна быть половина от напряжения питания,ну или близко к этому т.е.10-12 вольт. Если значительно меньше или больше,значит у вас лампочка,скорее всего "убитая" и ее нужно менять.Я вставлял разные лампы(6Н23П;6Н23П-ЕВ;6Н27П,новые и б\у) все работали и напряжение всегда было в допусках,правда звук со всеми разный,но это нюансы,вам главное запустить схему,чтобы работала.Lm-ки,не знаю,потянут ли такую нагрузку,во время включения очень большой скачок тока за счет большой емкости конденсаторов фильтра,могут сгореть при включении,здесь надо с запасом что-то из LT1083-LT1085,они в разы мощнее.

Изменено 28 Августа, 2009 в 14:22 пользователем vovchik

[Гость diman27]

Монтаж правильный. Резистор припаян как надо. Накал как положено 6,3в в средней точке на массу. Напряжение на эмиттере как на рисунке из 4 страницы. Видимо лампочка дохлая. А дроссель вместо LM включил, как раз получилось 22в. Но замеры без него делал, потом с ним, но разница всего в 2в.

[vovchik]

Удачи в поисках лампочки :smile:! Не знаю советовать вам искать или нет 6Н27П,для этой схемы она очень хороша,на мой слух самый лучший результат с ней,но дорогая,зараза,к тому же еще и очень редкая.

[Гость diman27]

А 2SK1058 никто не ставил? Как под него анодный резистор подбирать?

[drummer]

Это другая песня...там и лампа не нужна...

[vovchik]

А 2SK1058 никто не ставил? Как под него анодный резистор подбирать?

На этом мощном "полевике" можно собрать хороший усилок по 5 вт на канал,работающий в классе А,уже без входной лампы. Схема обсуждалась на старом форуме,если интересно,загляните туда.

[Гость diman27]

Дело в том, что под 825 у меня нет радиаторов, а под "плоские" есть. Какие посоветуете?

[vovchik]

Чтобы 10 раз не повторяться,прочитайте в этой ветке все посты с самого начала,на эту тему там тоже есть.
