усилитель в авто 600вт! Интересует мнение более опытных людей.

[Гость dogma]

вот фото того что получилось.

Кстати, появилась другая проблема, у меня не начем его тестировать. Две последоватльно включеные 75ки разрываются, а усь почти не греется (кроме предвыхода).

[Гость wildalex]

Ёпрст, Андрей, ну я же писал, что транзисторы нужно установить на общий теплоотвод. Смысл тогда городить термокомпенсацию?

Я не знаю как греется пред, так как отдельно не проверял - всё закреплено на одном радиаторе. Завтра на работе сфотографирую.

Но должен достаточно сильно греться, ибо работает в режиме А. Ток будет разный, так как идеально одинаковых транзисторов не бывает,

да и резисторы, стоЯщие в эмиттерной цепи имеют некоторый разброс в номинале.

А транс выглядит аппетитно :smile: Аж обзавидовался..

P.S. А может и можно не на одном радиаторе...Чего-то я погорячился, наверное..

Изменено 15 Февраля, 2010 в 13:27 пользователем wildalex

[Гость dogma]

Ну я транзистор термо-компенсации повесил на радиатор одного из выходников. Кстати, подстроечный резистор я поставил 10кОм, иначе никак невыставить ток покоя.

[Гость wildalex]

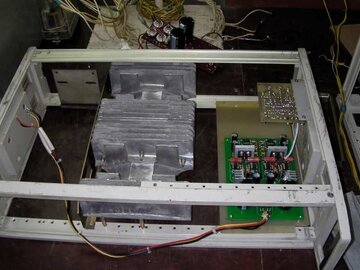

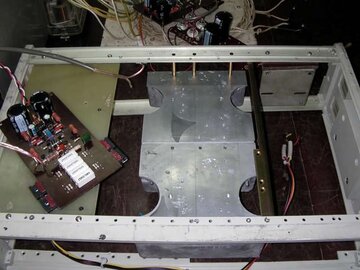

Может и отдельные радиаторы для транзисторов и на самом деле лучше, но я постарался найти большие радиаторы. Подобрать хорошие не удалось - всё уже сдали в Китай на переплавку :smile:, поэтому использовал то, что было - радиаторы от мощных диодов-таблеток. Подошву отфрезеровали. Качество таких радиаторов весьма низкое - очень много раковин. Однако, за неимением лучшего, пойдёт... Радиаторы скрепил труг с другом торцами через сквозные отверстия шпильками. Конструкцию установил на стойки. На фото представлен начальный вариант - слева сбоку место для импульсника (питание УМ) и тора (питание преда, защиты и др..).

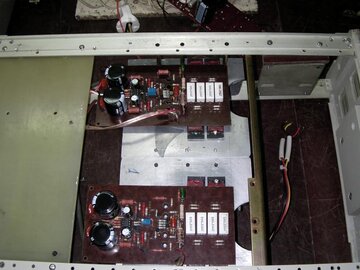

Это вид снизу. Платы делал на гетинаксе. Фольгированного стеклотекстолита не было. Выписывал текстолит по инету, но недотерпел до получение бандерольки :smile:



Изменено 16 Февраля, 2010 в 08:22 пользователем wildalex

[Гость wildalex]

Андрей, что с усилителем? Акустику не всю спалил? :smile:

[Гость al1fe]

А что вся плата держится только за счет транзисторов прикрученных к радиатору? Ножки не оторвуться?

[Гость wildalex]

Нет, не оторвутся :smile: Тем более, что торцы плат будут крепиться уголками к продольной корпусу металлической пластине(на фото отсутствует).

Изменено 1 Марта, 2010 в 07:38 пользователем wildalex

[Гость dogma]

а вот и я. Снова здравствуйте.

Динамики не все спалил, но одну 75ку явно подпортил - это не беда.

Вчера купил последнюю пару выходников, на выходных доделаю.

У меня другой вопрос возник. Прошелся по магазинам радиозапчастей, взглянул на стоймость конденсаторов и побледнел. Питание усилителя ±75, знач кондер минимум на 80в нужен. У нас 80в 6800μF стоит 6-7$ это очень даже не дешго для студента. Собсно вопрос вот в чем. Как лучше поступить, поставить перед преобразователем двойную порцию электролитов и немного после него, или прийдется покупать хотя б по 3 банки в плече?



Каких номиналов должно хватить (перед преобразователем и после)?

[Гость wildalex]

Я думаю, что, впринципе, после преобразователя лучше поставить батарею из параллельно включённых конденсаторов ёмкостью 2200-3300 мкФ х 100В (по два-три в плечо) с шунтированием каждого элемента плёночными конденсаторами. А вот до преобразователя вообще нужно ставить кондюк на полтора-два фарада. При такой мощности(концертный зал, млин :smile: ) это хоть как-то облегчит работу генератора и аккумулятора.

Изменено 5 Марта, 2010 в 07:54 пользователем wildalex

[Гость dogma]

Ну я впринципи так и думал, не полтора фарада конечно, но много)) Короче жду зарплату. Плохо что у нас в городе нигде ферритовых колец не могу найти :smile:

[Гость wildalex]

Я уже давно всё по инету заказываю... В моём городке последний(и единственный) магазин радиокомпонентов закрылся лет пятнадцать назад :smile:

P.S. Кстати говоря, а в какую машину готовится усилитель? Предполагаю, что габаритами не меньше "Камаз"а...

[Гость dogma]

ну впринципи можно было б и заказать, но я не вкурсе что и куда, уж проще поехать в соседний город за запчастями, ну и к родственникам заскочить.

Машина - пятерка, не большая, но в багажнике места хватит. Правда еще непонятно, какой же динамик приобрести к этому усю, денег улетит немерянно, а собирал ради спортивного интереса :smile:

И еще вопрос, хватит ли 4ех IRF3205 в преобразователе?
