Межкаскадные трансформаторы в ламповой технике

Рекомендованные сообщения

Гость вкн
что можете сказать про межкаскаднику из трансформатора ???

Много мотал межкаскадных бифилярников.

Необходимо хорошее железо с толшиной пластин не более 0.3-0,35мм. Сечение не менее 6см.

"Идеальное" соотношение сторон ср.стержня - 1:1,5, при большем соотношении витки на длинной части катушки вспучиваются.

более 4500 витков наматывать нет смысла, лучше взять большее железо.

В свяси с этим также нерационально применение сердечников с большим окном. Лучше сочетание больше железа + меньше меди, чем наоборот.

Пример:

Сердечник от силовика ВМ-12 (ТП-60-5). Оч. качественная сталь.

ШЛМ 21*32.

Длина силовой линии 12,4см

Изготовленный каркас имеет 34мм от щёчки до щёчки, при высоте намотки 9,5(10)мм.

Мотаем 3000 витков сдвоенными проводами 0,2мм ПЭВ + 0,1мм ПЭЛШО.

Аккуратными кучками в четверть высоты заполняем слой.

Второй слой.

..................

Последний слой.

зазор = 0,03мм каждая бумажка

Катушки бифилярнонамотанных трансов необходимо проварить!

начало первички - к аноду драйверной лампы

начало вторички - к сетке выходной.

L1= около 30Гн.

ток до 20-25мА

R1= 240 Ом

R2= 990 Ом.

Работать могут с лампами:

6н23п

6Н6п

6П14п триодом

6Э5п триодом

6Ж4 триодом

каждый может дополнить список.

Трансформатор конечно не идеален, но прост в изготовлении и недорог.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr

Уважаемый "ВКН". Есть несколько вопросов по трансформатору

Аккуратными кучками в четверть высоты заполняем слой.

Если можно объясни подробнее, а еще лучше эскиз намотки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Представьте поле для намотки - половиной шахматной доски.

Начиная от левой(например) щёчки, заполняете левый квадратик. Переходите к следующему, и т.д двигаясь к правой щёчке.

Следующий слой от левой - к правой. И т.д.

Этот метод позволяет снизить ёмкость.

ёмкость между двумя проводами первички и вторички сохраняется, но она ПОЛЕЗНАЯ! Смотрите:

между началом первички(анод драйвера) и началом вторички(сетка выходной лампы) "паразитная"казалось-бы ёмкость(десятки нФ) является переходной! поэтому на СЧ и ВЧ сигнал не ослабляется! Попробуйте перевернуть одну из обмоток - резкий завал(шунтирование)!

Таких трансов намотано много, и обладатели (в основном иногородние, с АП) лестно о них отзываются.

Отработано несколько вариантов под опр. лампы. Спрашивайте.

Возможно ЭТО ВСЁ офф в этой теме, может затеять специальную?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

конешно новая тема не повредит но и деся это тоже не помешает так как тоже думаю делать себе межкаскадник в схему

уважаемый вкн обясните на пальцах кокой мне нужен межкаскадник относительно схему из поста 46

есть 2 транса примерно ватт так 30-50 не наю точно еще не разбирал выглядит как тс180 тока в миниатюре но с обоих сторон кольца.аааа типа как осм тока маненький во как )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bumbox
Представьте поле для намотки - половиной шахматной доски.

Начиная от левой(например) щёчки, заполняете левый квадратик. Переходите к следующему, и т.д двигаясь к правой щёчке.

Следующий слой от левой - к правой. И т.д.



Включил всё своё воображение, но так и не представил. Может попробуете ещё раз обьяснить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость miron

Я себе это представляю, вот так:

на рисунке изображена половина катушки в разрезе, где белые сектора это нечетные слои, а синие это соответственно - четные.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound
Я себе это представляю, вот так:

на рисунке изображена половина катушки в разрезе, где белые сектора это нечетные слои, а синие это соответственно - четные.

и как это реализовать практически?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

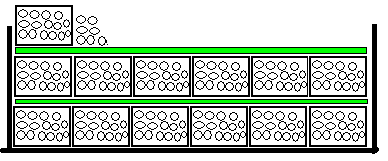

Вот примерно так. Начинаем мотать с угла каркаса. наматываем кучку примерно в 50 витков 10 в ширину и 5 в высоту просто внавал. потом переходим чуть дальше по каркасу и снова витков 50 кучкой и так далее. Как дойдем до края каркаса - кладем межслойную прокладку. и все снова повторяем.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

А мне сдается, что речь идет о перекрестно-послойной намотке, именуемой "Универсаль". Так мотали на старых приемниках КВ-катушки и так до сих пор наматывают нитки на больших бобинах. Только так мотается катушка хороших металлоискателей (на фото)


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно более конкретные показатели каскада (например 6Э5 в триоде):

АЧХ по уровню 0,5 дБ, уровень выходного напряжения, - для сравнения с Шалинским (ОСМ 0,1).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Прошу прощения за отсутствие...отпуск знаете-ли....

1. Александр(TANk) верно описАл метод намотки.

2. radik, непонял Ваше железо ПЛ (типа ТС-180) или ШЛ(типа ОСМ), желательно фото.

3. Papasha, с Шалинскими не сравнивал.

NC- .... от TANGO лучше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
с Шалинскими не сравнивал

Ну хотя-бы вышеприведённые параметры можно узнать?
