[TANk]

С этим ВВ кенотроном флешька может и не получиться. Внутрь маленького стаканчика, который внутри флешь накопитель не влезет, а просто сунуть потроха от флеши внутрь стеклянного баллона - будут видны микросхемные потроха. Лучше поискатьчто то типа 6П14П - 15П - 43П или аналогичную. Я пока нашел подходящую, разбил штук пять разных ненужных радиоламп.



1-2-3 (провод ПЭВ-2 ∅ 0,25. кол-во витков 1-2 = 1110, 2-3 = 865)

4-5-6-7 (провод ПЭВ-2 ∅ 0,71 кол-во витков 4-5 = 80, 5-6 = 130, 6-7 = 25)

8-9 (провод ПЭВ-2 ∅ 0,18, кол-во витков = 80)

размер габаритный ширина 65мм, высота 55мм, толщина набора 30мм

толщина пластин ~ 0,5мм

набран из Ш-образных пластин (Ш бОльшей длины 32мм и ш меньшей 23мм в длину), в перехлёст, зазора точно нет



По поводу трансформатора. Перебрать сердечник. Ш пластины все с одной стороны, I пластины с другой. Между ними зазор из кальки, то может получиться выходной трансформатор для однотактного лампового усилителя начального уровня. 4к /8 Ом для лампочек типа 6П43П 6Ф5П 6П14П 6П3С, причем есть отвод для того чтобы попробовать включить ультралинейный режим, можно использовать выводы 8-9 для обратной связи. Однотактный гитарный комбик для домашнего музицирования например.

[Гость leopold]

в том то и дело там нет I пластин, да и на Выходной его пускать нет смысла, пару ему не подобрать, если только моно или как тестовый...

[Гость kol68]

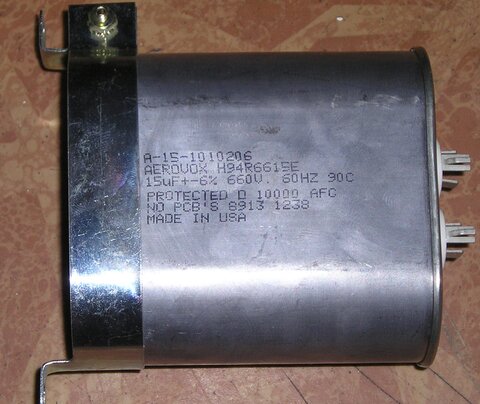

америкосовский масляный конденсатор довольно неплохой таки.

[Гость kol68]

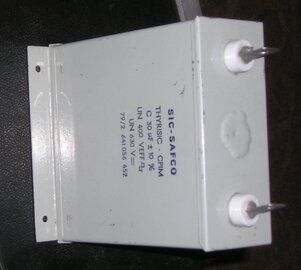

такой вот монстр -масляный конденсатор на 30μF600в французского присхождения "SIC-SAFCO"

[seregaKP]

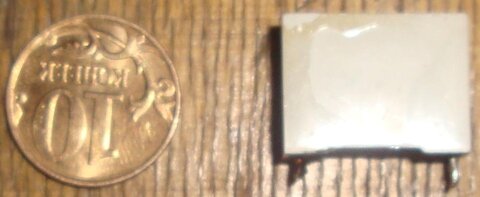

подскажите что это за конденсатор!? емкость вроде 1 мкФ? а вот какой он полипропилен, лавсан или еще что то!? каков он в качестве шунта в УМ???

Изменено 3 Февраля, 2010 в 17:57 пользователем seregakp

[Гость mosfet]

Это К73-17 - лавсан. По питанию поставить можно, правда рабочее напряжение не определить. У меня есть похожие К73-17 4.7мкФ 63В.

Изменено 3 Февраля, 2010 в 19:29 пользователем mosfet

[seregaKP]

ИНТЕРЕСНО ПРОСТО СО СХЕМЫ С КОТОРОЙ Я ИХ ВЫПАЯЛ СТОЯЛИ ОБЫКНОВЕННЫЕ К73-17 И ТАКИЕ, ЕСТЬ ЛИ СМЫСЛ РАЗНЫЕ БЫЛО СТАВИТЬ?

[TANk]

К73-17 обычно идут с округлыми формами. По сути своей это рулончик пленки облитый сверху компаундом.

А в таких вот кирпичиках пластиковых обычно идут конденсаторы К78.



P.S. замечание как от модератора. Написание всего сообщения одними заглавными буквами многие на форумах воспринимают как признак плохого тона, аналогичное в обычной речи общению на повышенных тонах, крику, неуважение к собеседникам. Постарайтесь в дальнейшем ограничить количество заглавных букв в ваших предложениях.

[seregaKP]

Спасибо, обязательно учту! а что предпочтительнее К73 или К78 для шунтирования в УМ?

[Гость ardnepr]

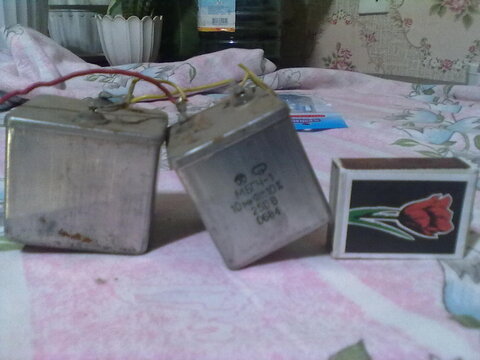

Здравствуйте знатоки! Нашол в зокромах кондеры но в рассыпухе зеленый и не интерисуюсь. Но мне показалось, что ето джек-пот))) жду коммента: куда их можно применить и их тип? Извените не в фокусе, но все видно!

[Гость leopold]

МБГЧ-1 - Конденсатор металобумажный



Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях переменного и пульсирующего токов.

Могут применяться взамен: К78-17, К78-22, К73-36, К78-25, К75-10.

Конструкция: прямоугольная форма в металлическом корпусе.

Выводы: лепестковые.

[Гость mosfet]

МБГЧ-1 10мкФ 250В Бумажные конденсаторы на переменный ток, я хочу насобирать их 10шт под одно дело. Они стоят в стабилизаторах сети типа СН-315 в которых ещё тороидальное железо имеется, правда маленькая габаритная мощность и окно не в меру здоровое.

Изменено 3 Февраля, 2010 в 20:54 пользователем mosfet
