Фотоатлас - распознаватель радиодеталей

[Гость spb-nik]

Что электролиты, понятно и так... Вот может это неполярники.

Скорее всего полярники. Плюс в середине.

[Ser.Balashoff]

На верхнем фото - непонятные мне конденсаторы. Смахивают на танталл, но нет ни обозначения полярности, ни вольтажа. Понятна только емкость: 6,8 μF. Может, кто подскажет, что значат буквы "MB"?



Это отечественные конденсаторы К53-19. Про них все известно. Подробности в любом поисковике или справочнике по конденсаторам, что намного лучше.

[Гость smarold]

Это отечественные конденсаторы К53-19

Ser.Balashoff' , вы оказались абсолютно правы, спасибо! Вот спр. листок.

k53_19.pdf

[Гость smarold]

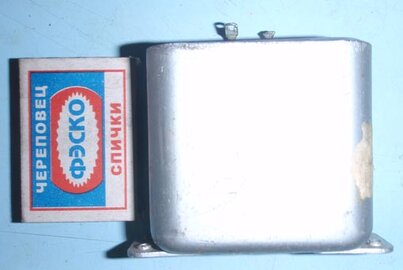

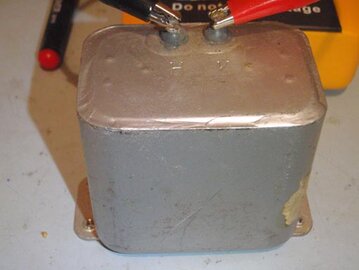

Сделал себе подарок на Новый год и прикупил LR-тестер. Прямо скажу, пока нравится, померял образцовые катушки - погрешность даже меньше заявленной 0,8%. Но дело не в том: на радостях промерял некоторые трансы и добрался ло "военного" дросселя. И меня заклинило: при достаточно скромных размерах и омич. сопротивлении 544 Ом индуктивность почти 23 Гн! Так что же там за железо?

[Гость вкн]

при достаточно скромных размерах и омич. сопротивлении 544 Ом индуктивность почти 23 Гн! Так что же там за железо?

Чему удивляться?

Стандартный Д24, 20Гн 50мА имеет значительно меньшие размеры. Сопротивление не помню, пишу с работы, померять не могу.

[Гость smarold]

Чему удивляться?

Стандартный Д24, 20Гн 50мА имеет значительно меньшие размеры. Сопротивление не помню, пишу с работы, померять не могу.

Так у Д24 омиков в 2 раза больше, а тут еще корпус... Именно этому и удивляюсь. Сейчас посмотрю непосредственно в выпрямителе сколько на нем будет падать. Думаю, 100-120 mA должен держать.

Кстати, Константин, проверил Вашу методу по измерению SE-трансов и дросселей и сравнил с показаниями прибора. Разница 5-7%, причем прибор показывает меньше. Так и должно быть, надо же поправку внести?..

Изменено 26 Декабря, 2009 в 15:09 пользователем smarold

[Гость sergeya]

Германиевые высокочастотные транзисторы П411А , выпуска 1969 года.

[Гость smarold]

Германиевые высокочастотные транзисторы П411А , выпуска 1969 года.

Ух ты, ни разу таких в руках не держал! РАРИТЕТИЩЕ!!!

[Гость ddo]

Ух ты, ни разу таких в руках не держал! РАРИТЕТИЩЕ!!!

Таки сколько лет хранились. На газетке про ГДР написано. Страны такой уже двадцать лет как нет. А транзисторы есть.

[Гость sergeya]

Таки сколько лет хранились. На газетке про ГДР написано.

Да, лежат в коробочке, завернутые в эту газетку. Я ее специально на фоне оставил :smile:

Изменено 28 Декабря, 2009 в 10:13 пользователем sergeya

[Ser.Balashoff]

А у меня вот П410 от 61 года. И до сих пор не паянные.





Рука не поднимается выкинуть. Оставил для истории.

[Гость spb-nik]

А вот и наши германиевые транзисторы ГТ309 (что побольше). А совсем маленькие - из списанного армейского ЗИПа, хранятся у меня для коллекции с 1974 г. Маркировки на них нет, что-то типа ГТ109, но еще меньше.

Эти транзисторы - ГТ310.

В промышленности применялись в микроприемниках
