Правильное решение! Только под 24В моторчик нужно добавить стабилитрон и резистор, или делитель из двух резисторов, т.к. у большинства современных полевиков напряжение затвора не должно быть больше 20 вольт. И легко сделать плавный запуск, а то уж больно сильно эта железка дергается при старте... Сейчас я бы так и сделал, а тогда ещё не знал, какая это классная штука - полевики, а реле этих на 24 вольта была куча после раздербана трёх огромных древних ксероксов.

[Гость kton]

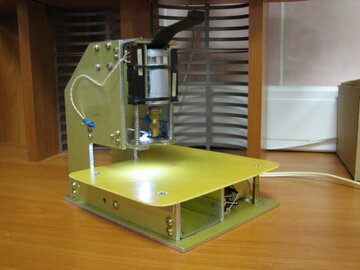

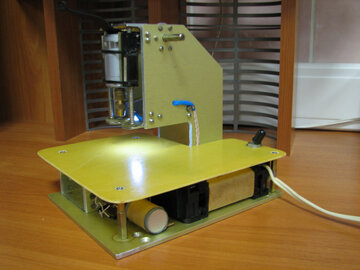

Всем привет.Смастерил вот такой станочек для сверления плат.Рычаг подачи движка планировал сделать по другому.Но пока оставлю так.Направляющие от старого СD-привода.

[Гость atlas030960]

Доброго времени суток Алексей 'mokmor'

Всем привет.Смастерил вот такой станочек для сверления плат.Рычаг подачи движка планировал сделать по другому.Но пока оставлю так.Направляющие от старого СD-привода.

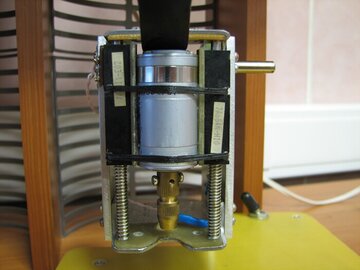

Очень классная конструкция, Вы молодчина, если Вам нетрудно выставите фото крупным планом двигатель и аправляющие от старого СD-привода (их взаимодействие).

Зарание благодарен.

[Гость kton]

Привет всем.Сань, станок на работе,в субботу захвачу фотоапп. и постараюсь поподробнее снять элементы покрупнее.Да и подскажу,как лучше сделать двигатель съёмным, хотя эти движки работают хорошо и долго, если не насиловать.

Изменено 24 Января, 2012 в 07:28 пользователем kton

[reper]

Всем привет.Смастерил вот такой станочек для сверления плат.Рычаг подачи движка планировал сделать по другому.Но пока оставлю так.Направляющие от старого СD-привода.

Класс, красиво! Ему бы еще отсос приспособить (там, кажется, между консолями есть пространство) - было бы вообще замечательно.

[Гость kton]

Есть такая мысль,Володя.Вот как раз и планировал туда вставть маленький "пылесос" самодельный(мини-циклончик).Конструктив в голове лежит примерный, да всё руки не доходят как всегда.

[Гость kton]

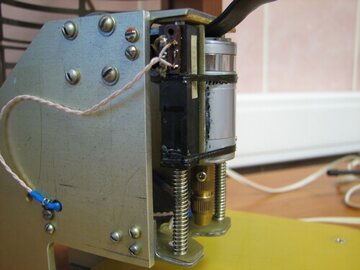

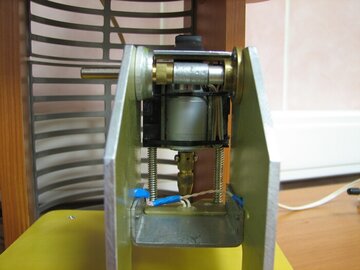

Всем привет.Александр, примерно вот так.А двигатель лучше закрепить на L-образной пластине,а уже к её длинной стороне сзади прикрепить хомутами пластиковые бегуны с бронзовыми втулками, которые будут скользить по направляющим.Да,эти элементы использовал от двух старых приводов дисковых накопителей, хотя здесь можно и от CD-рома(двух) приделать.

Изменено 28 Января, 2012 в 15:03 пользователем kton

[papasha]

Вчера закончил вот такой станочек. С подсветкой и пылесосом. Уже успел просверлить пару плат.

[редковезучий]

вот сделал станочек по описанию в журнале Радио.дел всего на пару часов.по сравнению со сверлением просто рукой-необычайно удобно.внутри пружины винт-ограничитель

[Dimonos]

Супер!!! :smile: Это самая простая конструкция. Просто гениально. Почему я не додумался?

Осталось поставить под сверло ванночку с водой и будет вообще блеск. И пылесосов не надо.

[Segun]

Супер!!! :smile: Это самая простая конструкция. Просто гениально. Почему я не додумался?

Осталось поставить под сверло ванночку с водой и будет вообще блеск. И пылесосов не надо.

Я тоже в восторге, так полностью погружать текстолит в воду?

[Гость rubenlukin]

так полностью погружать текстолит в воду

Саш, да. Пользы: не летит стеклянная пыль, плюс сверло охлаждается. Минус -- теоретически проскальзывает. Если хорошо заточено -- пофигу.
