Сверление отверстий в печатной плате - станочки, приспособы, способы


Гость squier

Рекомендуемые сообщения

а сколько оборотов достаточно для сверления плат? хочу взять шуруповёрт, давно себе хотел, 250 об, как думаете хватит?



Возможно и поздно. У меня получалось и шуруповертом, дает 1000 об/мин. Сверло милиметровое, просверлил кучу дырочек, не затупилось. Стружка выходит целой (скручивается в спираль). Патрон только у меня не совершенный (лучше пока не искал), но из за конструкции зажима немного не центруется, но сверлить можно.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
  • Ответов 99
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

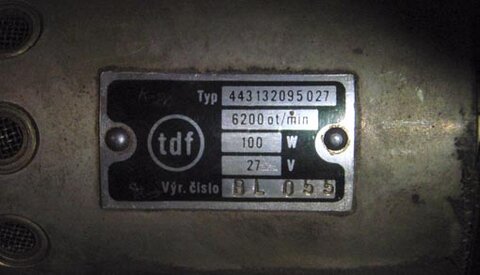

Привез наконец из деревни моего застоявшегося без дела любимца. Увы, лежал в сухом гараже, но тем не менее подржавел, решил сразу сделать ему ревизию и попутно сфоткал, может, кому будут интересны конструктивы. Делал мне его друг-фрезеровщик еще 20 лет назад. Основой послужил старый микроскоп, двигун мне достался от какого-то вертолетного оборудования. Патрон на 6,0 мм, больше и не надо. Вращение регулируется переключением обмоток самодельного транса на торе. На полную мощность практически не работаю, боюсь взлететь вместе с платой. Получилась крайне удобная вещица, делающая очень чистые отверстия и практически не ломающая сверла.

P.S. На перекошенный ремень привода не обращайте внимания, это пацан "налаживал"...




Изменено пользователем smarold
Ссылка на комментарий
Поделиться на другие сайты

Интересная конструкция, я так понимаю на онове штатива от микроскопа. :smile:

Мой станочек сделан на основе штатива от микроскопа МБС-9 ,достался мне без оптики так что появилась у него вторая жмзнь. Мотор на 27 вольт тип к сожелению не знаю обороты где то около 1500 чего вполне хватает для сверления как обычными так и твердосплавными сверлами ,последние предпочтительнея так как дают более чистые отверстия. Патрон поставил от dremel в качестве основы взял зажим от цанги ,резьба подошла идеально.Вообщем биение сверла длинной 40мм гдето около 0.3мм ,ну и сделал подсветку на светодиодах

Ссылка на комментарий
Поделиться на другие сайты

... и получаются отклонения по вертикали, что особенно заметно при двусторонних платах. Говорят, упрочненные есть 0,8 мм, но я пока не нашел.

Отклонения есть, но получается заметно быстрее, чем на станках.

А станочек, кот. здесь выложен приглянулся. Конструкция очень хорошая, надо сотворить.

Что касается твердосплавных сверл. Проходил через это, сверлят просто идеально, только хрупкие очень. Малейший перекос и хрум...

Все переломал, на этом и успокоился. Дороже они, проще пачку обычных закупить.

А затачиваю мелкие сверла алмазным надфилем. Не вынимая их из патрона. Достаточно нескольких движений надфилем, чтобы подправить сверло.

Только с углами не напутать. Руку немного набить надо. Одной заточки как правило хватает на несколько десятков отверстий, потом снова надо затачивать.

Вообще, пришел к выводу, что для сверл малого диаметра надо брать высокооборотный двигатель. Если обороты низкие, сверло "вгрызается" в текстолит

и тут же ломается.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

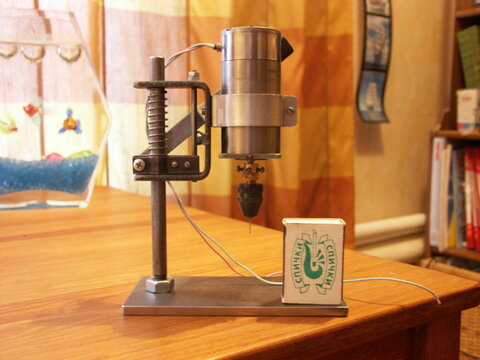

вот ещё вариант

нашёл на сайте ПАЯЛЬНИК

Москва-Митино-3-ий этаж-220руб без мотора.





ещё вариант

нашёл на сайте ПАЯЛЬНИК

Эскизы прикрепленных изображений

Уменьшено до 70%

Прикрепленное изображение

1000 x 750 (166,87 килобайт)

Изменено пользователем arz17
Ссылка на комментарий
Поделиться на другие сайты

Москва-Митино-3-ий этаж-220руб без мотора.

ещё вариант

нашёл на сайте ПАЯЛЬНИК



Если Вы имеете в виду вот этот вариант, то на Митино они бывают редко, их быстро разбирают... .


Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
Возможно и поздно. У меня получалось и шуруповертом, дает 1000 об/мин. Сверло милиметровое, просверлил кучу дырочек, не затупилось. Стружка выходит целой (скручивается в спираль). Патрон только у меня не совершенный (лучше пока не искал), но из за конструкции зажима немного не центруется, но сверлить можно.

Не понимаю, как шуруповертом просверлить отверстие, скажем 0.5 мм. Вот 5 мм да, согласен

Ссылка на комментарий
Поделиться на другие сайты

Не понимаю, как шуруповертом просверлить отверстие, скажем 0.5 мм. Вот 5 мм да, согласен





Я обычной дрелью сверлю сверлом на 0,8!Нормалек!Пока другого нет! :smile:

Ссылка на комментарий
Поделиться на другие сайты

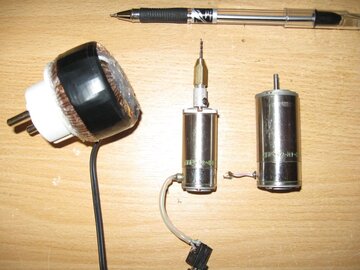

Двигатель ДПР-32-Ф1-13 - 27В, 9000 об/мин. (20 грн.), цанга - 20 грн. для сверл от 1 до 2 мм, блок питания (электролит 1000μFх35В и 4х1N4007 залиты в центр тороида). Рядом - ДПР-42-Н1-03, 35 грн. Для плат - хватает с головой, очень удобно. Да и по финансам - копейки. Да, сверла твердосплавные, хвостовик - 2мм, цена - 2 грн/шт.




Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Станочек сделанный мной во времена СССР, в инструментальном цехе.

Служит верой и правдой мне по сей день, и не только для сверления плат :smile:.

Вес (весьма массивного) подвижного стол-плиты скомпенсирован пружинкой.

Сам стол «гуляет» вверх-вниз на двух очень точных шлифованных и каленых втулках-колонках.

Сейчас такое, повторить боюсь уже маловероятно :smile:

Там очень много точной и сложной металобработки:

Очень качественный металл, термообработка, плоская и круглая шлифовка, расточка на координатном станке….



:smile: Извиняюсь за бардак царящий у меня в кладовке,

и сильно подозреваю что у всех, в их норках, тоже подобный уютный свинарничек :smile: .


Ссылка на комментарий
Поделиться на другие сайты

Локи, шикарно. Не написал бы ты - скал бы что станок заводской. И правда неповторимо...

А помогите мне, други вот чем. Завалялся у меня тут двигатель шаговый, КДИ-24. Информации по нему не нашел. Как вобще запитать такой двигатель? 6 проводов, я так понимаю трехфазный... Провода помченны цветами: Красный, черный, желтый, зеленый, белый и синий. Кто с ними вобще дело имел, подскажите. Если получится, приспособлю для сверления... :smile:

Ссылка на комментарий
Поделиться на другие сайты

Шаговый двигатель не подойдет для сверления. Невысокая скорость, низкий момент, сложная схема включения. Поищи коллекторный двигатель.

Ссылка на комментарий
Поделиться на другие сайты
