Сверление отверстий в печатной плате - станочки, приспособы, способы

Рекомендованные сообщения

Гость squier

Хотелось спросить совета у опытных самодельщиков, кто как сверлит отверстия в печатных платах. Я для этого использую не большой станок с обычной дрелью в ней, но это очень не удобно, зажимать тонкие сверла тяжело, пока сверлишь глохнешь до свиста в ушах, в общем одни минусы. Слышал что можно использовать какие то небольшие двигатели для этой цели. Вот хотел поинтересоваться кто как из форумчан решил эту проблему. Желательно с фотографиями своих устройств

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Я пользовался и пользуюсь микродрелью типа движок от коллекторный движок (из магнитофона, но без РЧВ или лучше ДПМ/ДПР) + цанговый/конусный патрон. У меня Д-118 + конусный патрон под вал 6мм, момента достаточно для чего угодно. Движок не очень быстрый, это не очень хорошо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость akl123


Вот такой станочек сделал более 20 лет назад из списаного микроскопа. Двигатель МУ 30

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ateist

:smile:




жаль, у меня вся механика стерлась уже в микроскопе этом :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://forum.cxem.net/index.php?showtopic=10283 здесь много разных конструкций и ссылок... .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zhu4ara

Шуруповёртом сверлю - супер получается! И сверло поменять за две секунды можно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Вот ссылки по которым можно посмотреть станочки!

Разные станочки - интересный опыт использования разных подставок и т.д. -

_https://plazon.ru/pro-radio/mastak/mastak.html



_https://foto.rambler.ru/users/stanker/1/ - оч. интересные станочки.

_https://www.stanker.boom.ru/ Сайт настольных малогабаритных станков

_https://imafania.boom.ru/index.htm - самодельные станки с ЧПУ

_https://www.buildyouridea.com/ - тоже имеется, что посмотреть...

_https://www.lcard.ru/forum.php3?forum=2 - оборудование

_https://www.cnczone.com/forums/showthread.php?t=8928 - токарный станок с ЧПУ

_https://plavka-al.chat.ru/3d/bmi1.html

_https://www.theworkshop.ca/machining/FoamMi...9/FoamMill9.htm

_https://buildyouridea.com/cnc/tk-421/phase5/phase_5.html - способ изготовления безлюфтовой гайки

_https://hans-w.com/cnc.htm

_https://www.otocoup.com/Photos.htm

_https://www.fullnet.com/u/tomg/gooteecn.htm - токарные станки

_https://metalworking.com/tutorials/ARMY-TC-...-524-index.html

_https://metalworking.com/tutorials/ARMY-TC-9-524/ch7.pdf про токарные станки

_https://metalworking.com/tutorials/ARMY-TC-9-524/ch8.pdf про фрезерные

_https://electroprivod.ru/theory.htm - теория управления шаговым двигателем (на всякий случай )

_https://sdr.ru - Набор бесплатных и очень недорогих но мощных программ проектирования моделирования

_https://www.8linx.com/cnc/day6.htm - Сверлильный станок радиолюбителя с ЧПУ.

_https://ogrenci.hacettepe.edu.tr/~b0164043/maximus/index.htm

_https://ogrenci.hacettepe.edu.tr/~b0164043/maximus/index.htm - "деревянные" станки - оч. интересно!

_https://hobbycnc.com/plans.php - ЧПУ из дерева

_https://www.roboforum.ru/viewtopic.htm?t=826

_https://forum.rcdesign.ru/ - на форуме есть раздел по станкам, программам управления и електронике к ним

_https://www.centroidcnc.com/video_catalog.html - ссылка на видео с ЧПУ

_https://media.utmn.ru/artem/stanok.jpg

_https://media.utmn.ru/artem/stanok.jpg - шаговые двигатели

_https://www.rf.atnn.ru/s2/mashina.html - фрезерная машина

_https://forum.rcdesign.ru/index.php?showforum=41 - интересный сайт на эту тему

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

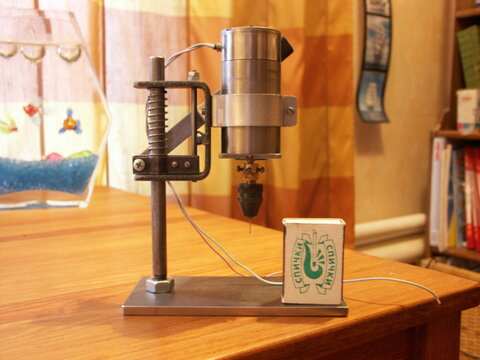

вот ещё вариант

нашёл на сайте ПАЯЛЬНИК


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость squier

Спасибо всем откликнувшемся, прям завалили ссылками :smile:. Я так понял самый простой способ найти старый микроскоп, может где нибудь в школе, и потом прикумекать двигатель с цанговым патроном.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dark_kynep
Спасибо всем откликнувшемся, прям завалили ссылками :smile:. Я так понял самый простой способ найти старый микроскоп, может где нибудь в школе, и потом прикумекать двигатель с цанговым патроном.

ИМХО, последний вариант mastersound'a проще не куда. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость akl123

Мне тоже последний вариант приглянулся. И затрат минимум, и работать должен хорошо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
вот ещё вариант

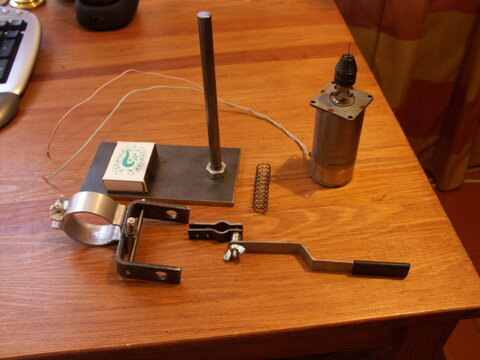

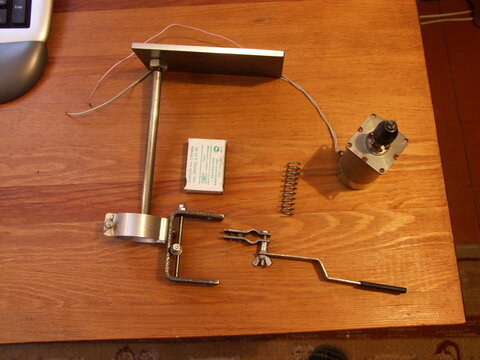

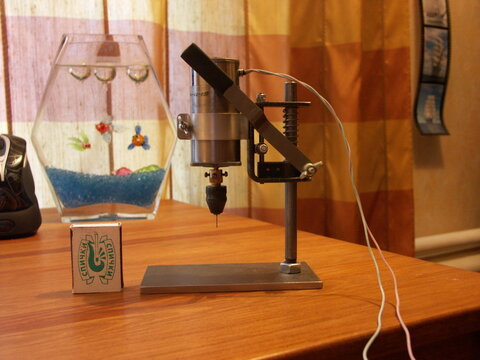

Действительно хороший вариант, а вот он с других сторон и в разборе, правда я на него сейчас другой патрончик поставил... . :smile:





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
