Сверление отверстий в печатной плате - станочки, приспособы, способы

[Гость hsl]

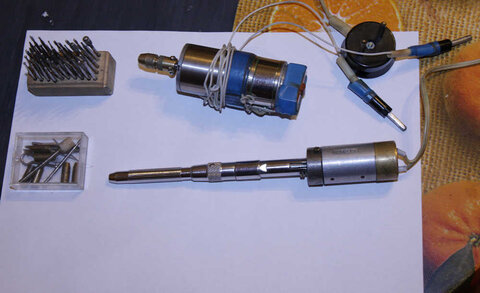

Это была вот такая минидрель





В принципе похожие моторчики с цангами продаются, по началу хотел купить, но посмотрел, у них у всех люфт приличный, сверло бьет, так и не нашел ничего приличного, а у этого все очень точно, сверло совсем не бьет.

[Dimonos]

Станки у всех приблизительно одинаковые. Все вращают сверло, сверло сверлит.

Сверлит между прочим стекловолокно. И тупиться.

Проблема хорошо заточить сверло, ∅ 0,7-0,9мм. Как это сделать качественно, я до сих пор не знаю.

Беру алмазный надфиль и вжик. Не очень . Бывают и отрицательные углы. Про победитовые(вернее твердосплавные)

сверла в курсе. Их кстати еще тяжелее точить.

Кстати и никто не придумал отсос пыли . А ведь это очень удобно. Или сдув. Или оба сразу.

Еще сверло можно охлаждать ( меньше будет тупиться). Если по простому-положите плату в кювету с водой и сверлите.

Сверло потом протереть и высушить.

[Гость hsl]

...Если по простому-положите плату в кювету с водой и сверлите.

Сверло потом протереть и высушить.

Оригинально, главное кювету вместе с платой не просверлить)



Кстати и никто не придумал отсос пыли . А ведь это очень удобно. Или сдув. Или оба сразу.

Сдув это наверное не лучший вариант, еёж потом собирать придется, а вот отсос, стоит подумать.

Изменено 7 Января, 2011 в 17:50 пользователем hsl

[Dimonos]

Оригинально, главное кювету вместе с платой не просверлить)

Значит снизу (под кювету) надо подставить корытце.



Сдув это наверное не лучший вариант, еёж потом собирать придется, а вот отсос, стоит подумать.

Тут дело в том , что разрежение (отсос ) той же силы как и ветер(сдув) сделать труднее( нужно больше мощи),

поэтому видимо лучше сдуть туда , где всасывает.



Все это только идеи, в полной мере не подкрепленные практикой, да и не всем это надо.

Изменено 15 Декабря, 2011 в 22:55 пользователем dimonos

[Гость teewoon]

Оригинально, главное кювету вместе с платой не просверлить)





Сдув это наверное не лучший вариант, еёж потом собирать придется, а вот отсос, стоит подумать.

А я сделал козырек габаритом с хлебницу из толстой прозрачной пленки - ставлю его позади сверлилки и там все сдуваемое собирается. Еще в козырек вмещается дремель на креплении. Сквозь пленку вполне все видно, а пыль и стружка дальше него не улетает.

Изменено 7 Января, 2011 в 21:43 пользователем teewoon

[reper]

И тупиться.

Затачиваю сверло тем же дремелем (ручным) со вставленным в него дантистским абразивным кругом под большой (на оба глаза) линзой (лупой). Практически всегда получается.

Или сдув

На сверло навязываю маленькую тряпочку либо жгутик из ниток (веревочек), и она сметает пыль от места сверления.

Внимание!: Пыль от сверления стеклотекстолита очень вредная, за эту работу в СССР давали молоко и более ранний срок ухода на пенсию, так что будьте бдительны - лучше все-таки отсасывать!!!

ПС. Идея с ванночкой оччень понравилась...

Изменено 11 Января, 2011 в 17:09 пользователем reper

[Dimonos]

Попробовал сверлить отверстия под водой. Под плату кусочек деревяшки, опустил в ванночку, налил воды чуть выше

платы. Просверлил. Сверлом 0.9 мм. Мусор слил в канализацию.

Весма недурно. Пыли нет. Брызг нет. Понравилось. Единственно , что не гут-это может заржаветь сверло и в патрон может добраться вода. Но сверло можно посушить феном и смазать , тоже сделать и с патроном. За исключением этого, недостатков не обнаружил.

Попробуйте.

[Гость alchedat]

Вот решил оживить тему и показать свои сверлилки.

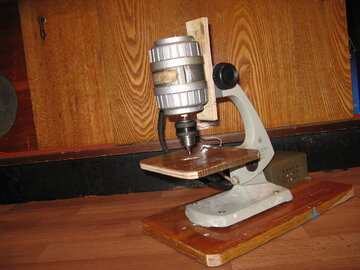

1. Народный - микроскопный вариант. Зверь машина, сверлит даже обломаным и не заточенным сверлом. Ещё бы, с таким моторчиком )

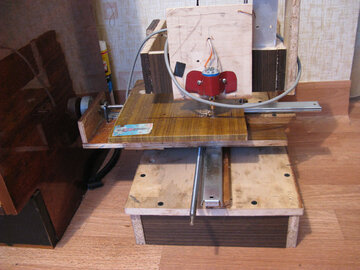

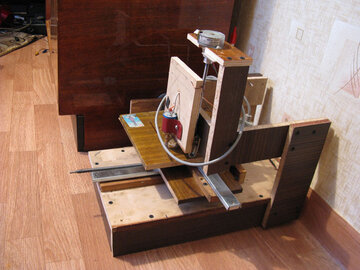

2. А это свеженькая с ЧПУ

[Гость mirch]

Да уж, придумать что-то принципиально новое сложно. Разница в приводе: ручной, автомат или полуавтомат. Я пока на ручном.





[ivan_by]

У нас таких магазинов уже и нет. Или я о них не знаю. Зато есть радиорынок. Поищу конечно, спасибо.

У Вас в минске на жданах должны быть! цанговые поторы разного размера (размер зависит от отверстия под вал двигателя) у нас в Гомеле они есть самый маленький на вал 2мм, большой под 4мм, стоит это чудо 80т.р. если брать с моторчиком то 120т.р.

[Yamazaki]

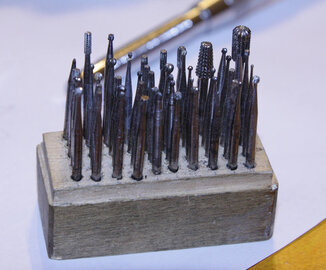

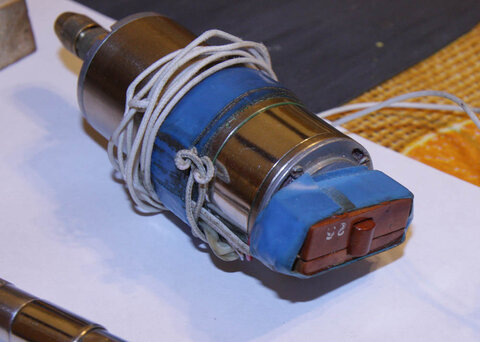

Такой девайс:

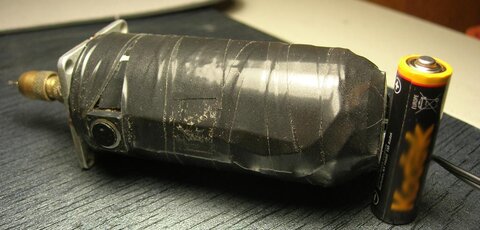

Под изолентой релюха, без неё кнопка наверняка подгорит.

[nick_ross]

я на своей сверлилке давно отказался от релюшек/мощных микриков.

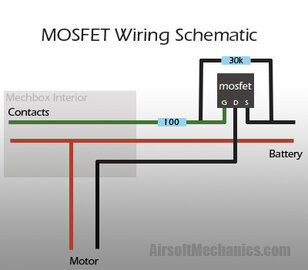

Использую MOSFET ключ.

Идею стырил у наших эйрсофтовцев)

они так спуск на своих стволах переделывают:smile:

Источник - _https://talks.guns.ru/forummessage/74/115600.html

Изменено 16 Декабря, 2011 в 12:40 пользователем nick_ross
