Сверление отверстий в печатной плате - станочки, приспособы, способы

[Гость diamond]

Шаговый двигатель не подойдет для сверления. Невысокая скорость, низкий момент, сложная схема включения. Поищи коллекторный двигатель.



Да, спасибо, уже понял... Придется использовать дремель. Но обороты дикие, в дереве сверло калится в момент, с текстолитом думаю то же проблемно будет, хоть и проще... :smile:

Изменено 24 Декабря, 2009 в 11:20 пользователем diamond

[Гость bumbox]

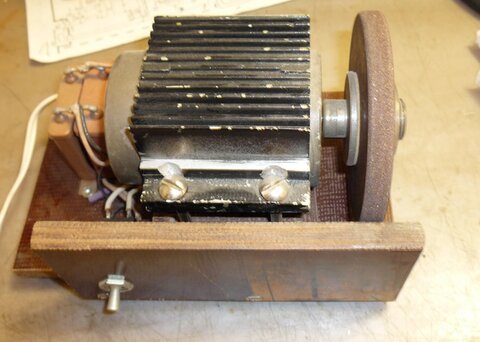

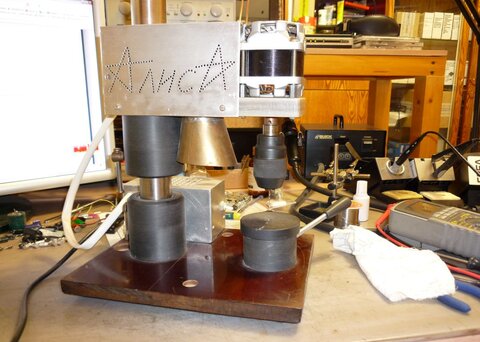

А вот и мои помощники:



это не в тему, но до кучи:

[Yamazaki]

akl123, не согласен, сейчас у шаговиков очень неплохие параметры, другое дело что кди-24 - действительно хлам.

[Гость en chin pok]

akl123, не согласен, сейчас у шаговиков очень неплохие параметры, другое дело что кди-24 - действительно хлам.

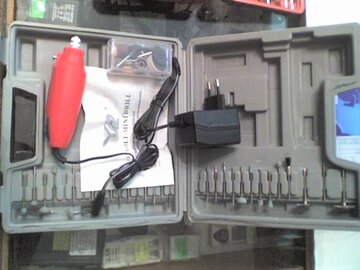

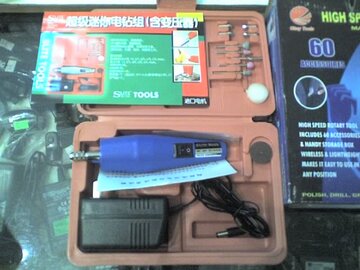

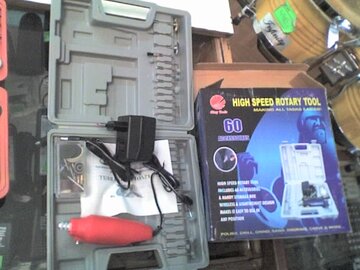

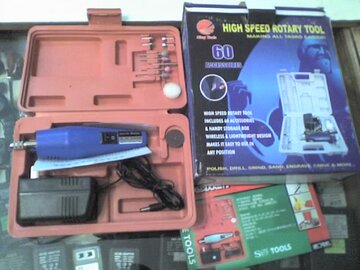

Вот такие штуки (штук 5 я привез из чина),-сверлят,пилят,шлифуют... красная-10$ / синяя-8$ (разные насадки-головки под разные ∅ сверл,+насадки для пилки по металлу,текст.,+шлифовочные головки+наборы сверел)-моща отличная,точит-режет,-только подавай материал.. :smile:

[Гость klon_kz]

Вещи просто замечательно-привлекательны. Есть одно но. Из опыта эксплуатации всяких аналогичных самоделок на базе ДПРов - при частом использовании в качестве фрезеровок, шлифовок, отпиливателей, т.е. при боковых нагрузках на вал движка, довольно быстро разбиваются подшипники и посадочные места под них. Так чтобудте готовы и к таким неприятностям. Навряд ли у ЧИНовцев на опорах стоят нормальные подшипники качения. Скорей всего бронзографитовые. :smile:

[Гость en chin pok]

Вещи просто замечательно-привлекательны. Есть одно но. Из опыта эксплуатации всяких аналогичных самоделок на базе ДПРов - при частом использовании в качестве фрезеровок, шлифовок, отпиливателей, т.е. при боковых нагрузках на вал движка, довольно быстро разбиваются подшипники и посадочные места под них. Так чтобудте готовы и к таким неприятностям. Навряд ли у ЧИНовцев на опорах стоят нормальные подшипники качения. Скорей всего бронзографитовые. :smile:

Два экспериментальных образца насилую около 1.5 года..

-Нет никаких нареканий..

-Да и пора признать,что китай производить не толька гавно..

-Кацственных аппаратов у них также немеряно,-только $ им подавай-и выбирай товар..

Движки в них незнакомой констр. - мне ..,-за это время не заметил никакого люфту или выкаблучиваний со стороны работающих движков...

-Но эти аппаратики канечно -только для спецупотребления (типа сверления печ. плат и шлифовки мел некувалдных ремработ..)

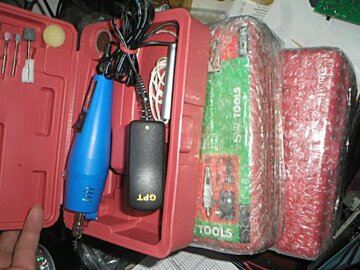

- Есть в наличии (отп. цена син:- 15$ ,красн дорожи:- 23$),привоз из китая в камазе (фирма брала с меня за 1 куб груза:-350$)-это только доставка моего груза (товар я отд. покупал..)

-Ничего Личнага... :smile: :smile:

[Гость en chin pok]

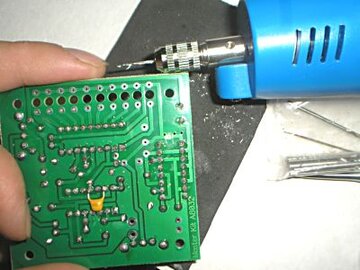

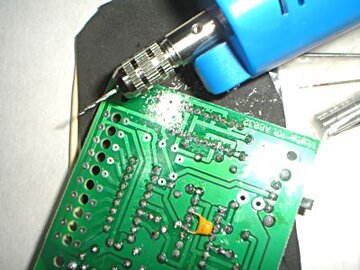

Крэшь тэст :-сверлени одной рукой,-платка от NM8032 MasterKit даже не придерживается,-просто лежит на резинке от коврика мыши,-при сверлении руку спец. чуть двигаю (дсбаланс)... В эксперименти участвует не нова (распечатанная мини-ган машинка),-а рядовая мая (после полуторагодичнага используванию аппарат..)

[Гость chagoo]

Смотрится достойно, вот толко сколько оно стоить...? :smile:

А по качеству отцтойно! Там больше половины деталей из пластмассы.

Сам долго выбирал и чуть не купил дремелевский вариант вместе с дремелевской бормашинкой.

В итоге взял вот эти инструменты Сверлильная станина PROXXON MB 140S и Бормашина PROXXON FBS 240Е .

Кому интересно, можно посмотреть видео про них _https://www.youtube.com/watch?v=2worC-keDSc

Изменено 19 Октября, 2010 в 21:25 пользователем chagoo

[Гость alexander59]

Не помню в какой теме форума и кто бросил в мою сторону избитую фразу: "это равносильно микроскопом гвозди заколачивать"! :smile:

Фразу я слышал и ранее, но именно здесь на этом форуме мелькнула мысль: "ну гвозди заколачивать микроскопом - быстро его превратишь в металлолом, а вот сверлить печатные платы!"

Подумал - сделал!

Надо сказать хлам для сборки подобрался отменный:

- древний микроскоп без окулярной части но с приводной рейкой;

- электродвигатель МУ-102А 70W/27в/3А/11200об. в мин. - от какого то самолета (один весь ржавый, второй удалось восстановить)

к стати на днях такой видел б/у в магазине радиодетали за 750 рубчиков;

- плоская пружина для компенсации веса двигателя и шпинделя;

- два подшипника;

- патрон для зажима сверла;

- баночка для сбора "муки" от сверления;

- ну естественно карандаш, бумага и услуги токаря (расточить подходящую трубку и выточить валик с конусом Морзе под патрон).



Резюме:

11000 об/мин - то что надо, сверлит до 6мм (мах. патрона) кромочки отверстий ровные, без лохмотьев и ни малейшего намека на дефекты при выходе сверла даже без подкладки чего либо под стеклотекстолит, что практикуют при сверлении на малых оборотах.

Отверстия малого диаметра (при испытаниях сверлил ф=0,8мм) сверло идет как в масло при откровенно максимально возможной подачей (как швейная игла протыкает ткань) ни намека на поломку! (читал, что промышленные станки сверлят на оборотах от10000 до 100000об/мин.)



В общем я доволен что кто то мне напомнил про микроскоп! (может отзовется! :smile: ). Теперь можно заниматься сверлением плат с большим удовольствием! :smile:



Будут вопросы, задавайте, правда все предельно просто!

Вот фото:

Изменено 16 Ноября, 2010 в 08:05 пользователем alexander59

[Гость alexander59]

Сейчас листал ВСЮ тему, хотел посмотреть кто чем сверлит.

БА!!! Пост №3!!! И моторчик как у меня! Пост №16, тоже микроскоп! Оказывается я не первый, обидно, но в тоже время и рад за конструкторов! Молодцы!

Изменено 16 Ноября, 2010 в 17:18 пользователем alexander59

[Гость bytda]

Вот такие штуки (штук 5 я привез из чина),-сверлят,пилят,шлифуют... красная-10$ / синяя-8$ (разные насадки-головки под разные ∅ сверл,+насадки для пилки по металлу,текст.,+шлифовочные головки+наборы сверел)-моща отличная,точит-режет,-только подавай материал.. :smile:



Поддался в своё время так такие отзывы и купил.....

Что понравилось:

1. цена

2. удобно работать.



Что огорчило:

1. Дисбаланс патрона. Есть, порой мешает, и не предусмотрено никакой регулировки.

2. Корявая система зажима - по несколько минут уходит на поиск нужной "точки крепления" иначе жутко бьёт. Причина в том, что зажим хоть и цанговый, но почему то зажимается только самыми кончиками.

3. Слабая мощность. А чег особсно ждать от моторчика с параметрами 12в 0.5А?



В общем за эти деньги (я потратил 700р), лучше купить или на моторчик+набор насадок+набор фрез. Или добавить и купить полноценный дремель.

[Гость dimarius83]

Это микроскоп фирмы ЛОМО ( я на рынке купил его за 600 рублей без всей оптики) себе из такого сварганил тоже станочек с движком ДПР завтра фото выложу! сделано из такого аппарата "Микмед-1"

Изменено 4 Декабря, 2010 в 13:59 пользователем dimarius83
