Двухтактный усилитель на ГУ-29

[Гость alchedat]

Значит наши субъективные мнения совпадают. Владимир, как дела, какого аудио-монстра сейчас конструируешь?

Изменено 26 Февраля, 2010 в 07:03 пользователем alchedat

[Ruslan_kh]

Приветствую Всех!

Пишу в первый раз, прошу строго не судить а просто подсказать, что не так. Не стал создавать новую тему.

Загорелся собрать ламповый усилитель на ГУ-29. Вижу автор собрал и у него работает, с чем поздравляю!

Хочу собрать усилитель на 15ватт на канал для 4Ом нагрузки. По какой схеме собирать? Однотактная или двухтактная для этой мощности? Прошу совета по силовому и выходными трансформаторам. Каие варианты можно применить из готовых унифицированных или других трансформаторов без переделки или с минимальными изменениями.

Изменено 21 Апреля, 2010 в 13:05 пользователем ruslan_kh

[TANk]

15ватт на канал для 4Ом нагрузки.

Это только двухтактный вариант. В однотакте такую мощность с ГУ-29 снять гораздо труднее.

А про двухтаткты на этих лампах написано тут немало.

Готовые унифицированные трансформаторы хотите применить в питании или в качестве выходных? На выход их конечно ставить можно, но это толлко временный вариант для наладки и настройки. Потом надо будет все равно ставить специализированный выходной трансформатор чтобы получить максимум от этих ламп.

[Ruslan_kh]

Tank Мне то самому Ваша Двухламповый стерео усилитель на 6Н1П + ГУ-29

больше понравилась. Единственное мошность маловата. Возможно ли такой вариант использовать 6Н23П на пером каскаде и две ГУ-29 по одному на канал на выходе, а аноды соединить паралельно. При такой схеме включения какую мощность можно получить? Буду признателен если бы набросали схемку для такого варианта. И рекомендации по трансформаторам.

Если не в той теме продолжаю попровьте.

Изменено 22 Апреля, 2010 в 06:21 пользователем ruslan_kh

[TANk]

Tank Мне то самому Ваша Двухламповый стерео усилитель на 6Н1П + ГУ-29

больше понравилась. Единственное мошность маловата. Возможно ли такой вариант использовать 6Н23П на пером каскаде и две ГУ-29 по одному на канал на выходе, а аноды соединить паралельно. При такой схеме включения какую мощность можно получить?



https://forum.datagor.ru/index.php?showtopic=16&st=100

сообщение 113. и дальше можно там прдолжить.

[Ruslan_kh]

Благодарю ! так и сделаем :angry:

[Гость вкн]

Вот пример свеженамотанного выходника для ГУ-29:

Сердечник ШЛ32*40.

1. 732 витка 0,28мм 5 рядов

2. 63 витка 1,25мм 2 ряда

1. 1464 витка 0,28мм 10 рядов

2. 63 витка 1,25мм 2 ряда

1. 732 витка 0,28мм 5 рядов



Всё последовательно.

При 15вт, 30Гц индукция в МП примерно 0,75Тл.



Измерения:

R1 = 86+86 Ом

Индуктивность первичной обмотки 56Гн. при подмагничивании постоянкой 10мА(на случай перекоса плеч).

Также соблазнился и ввёл зазор (2 бумажки по 0,09мм для расчётных 50мА на случай применения в SE):

45мА подмагничивания - 40Гн

50мА подмагничивания - 38Гн

55мА подмагничивания - 37,5Гн

60мА подмагничивания 37,5Гн



Мотайте!

[TANk]

Всё последовательно.

Имеется в виду что соединяем последовательно секции по 732 витка первую и последнюю это будет первой половиной двухтактной первичной обмотки а второй половиной будет секция в 1464 витка? Я правильно понимаю? Иначе непонятно как получилось одинаковое активное сопротивление половин обмотки.

[Гость вкн]

Да. Просто такие очевидные вещи иногда упускаю.

Причём соединять верхнюю и нижнюю четверти надо именно самыми крайними к железу концами-началами. Т.е. начало нижней+конец верхней.

[TANk]

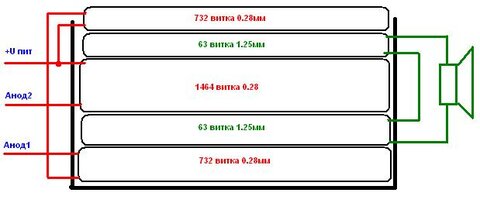

Чтобы стало еще более понятно всем рисую картинку.

[Гость brewmaster]

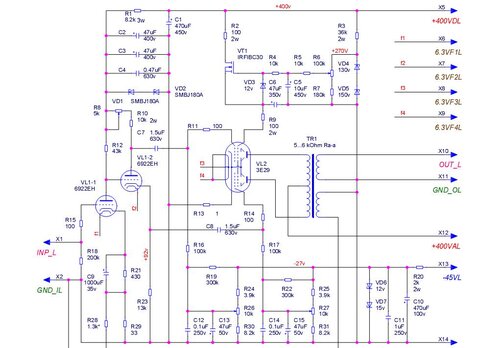

Прошу помощи. Хочу собрать усилитель по этой схеме. Есть два ТС180 и ТСШ170. Какие из них выбрать в кач-ве выходного.



Пойдут ли эти намотачные данные для ТС180. И правильно ли я посчитал для разной акустики будут такие данные:

4 ом - 50 виток, 6 ом -75 виток, 8 - 100 виток?



Выходники мотал по рецепту А.Шалина для Г-807 на ТС-180 с небольшим пересчетом количества витков, потому как вместо ТС-180 я мотал на ТС-160.

Моталось так:

Первичка 3800 витков проводом 0,315мм

Вторичка 144витка проводом 0,9

На каждой катушке:

Первичка – 5 слоёв по 190 витков

Вторичка – 72 витка, 3 слоя в параллель с отводом на 4 Ом от 50 витка.

Первичка – 5 слоёв по 190 витков



Или нужны эти данные:



ТС 180

Выходник для РР Г807 (. Ra-а = 8,34 ком / 8 ом. Первичка: 4560 витков ПЭВ-2 0,31 мм. Rакт первички – 190 ом.

Вторичка: 144 витка ПЭВ-2 1,00 мм. Rакт вторички – 0,145 ома.

Приведённое – 145 ом.

На каждой катушке:

Четверть первичной обмотки – 1140 витков. Пять слоёв по 228 витков в слое.

Половина вторичной – 72 витка. Четыре слоя в параллель.

Ещё четверть первичной – 1140 витков. Пять слоёв по 228 витков.

Обмотки первички соединяются перекрёстно-последовательно,

вторички – последовательно.





А для ТСШ170 не могу найти намоточные данные



Изменено 15 Апреля, 2013 в 14:41 пользователем brewmaster

[TANk]

Внимательнее читаем А. Шалина. Трансформаторы на все случаи жизни часть 1. Особенно внимательно читаем последнюю выделенную жирным строчку.



4. Транс для двухтактника на 6П36С.



Хорошая лампа 6П36С. Недорогая и хорошо звучащая.

Вот для двухтактника на 36-х трансформатор с Ra-а = 6,85 ком на нагрузке 16, 8 и 4 ома.



Каркас делим средней щекой. Мотаем половины в разные стороны.



На каждой половине:

Первичка - две секции по 560 витков (10 слоёв по 56 витков) провода ПЭВ-2 0,355 мм.

R акт первички – 98 ом.

Вторичка – между ними – 112 витков того же провода в два слоя, отводы от 56-го и 79-го витка для 4-х и 8-ми ом соответственно. 112 витков – для 16-ти ом.

Таких вторичек три в параллель на каждой половине.

R акт вторички – 0,88 ома. Приведённое – 352 ома.

Соединяем первичные обмотки перекрёстно-последовательно, вторичные – параллельно. Подробнее смотрите в монографии Г. Цыкина.



Итого на каркасе 2240 витков в первичной обмотке и 112 во вторичной.

Железо, естественно, собирается вперекрышку без зазора.



КПД – 93%.



Остаётся добавить, что такой выходник подойдёт для РР на ГУ50, 6С4С, 6П3С, Г807 и пр. лампах с внутренним сопротивлением 0,8 – 1,5 ком.
