Гость fantom

Изготовление печатных плат фоторезестивным методом

Рекомендованные сообщения

Еще пару слов о фоторезистивном методе:

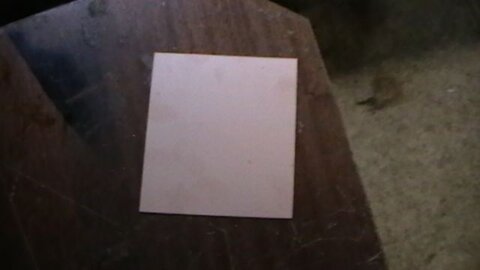

Берем плату :






Прикидываем рисунок

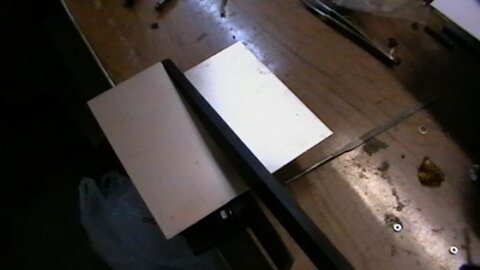

Отрезаем лишнее. Оставьте по 10 мм с краев, не жадничайте.

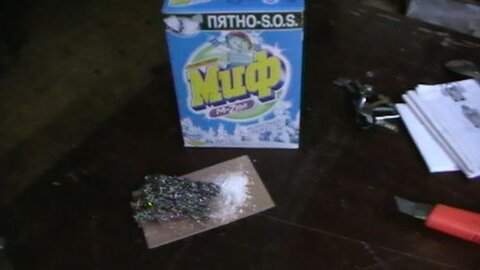

Далее необходимо хорошенько отчистить и обезжирить плату. Ничего сверхестественного в этой операции нет, не надо никакие адские растворители, тем более нашатырный спирт. Берем самый дешевый стиральные порошок и металлическую губку для посуды. Тока не ту, которой посуду моете. Хотя самые суровые радиолюбители могут конечно и посудной губкой это делать :smile:

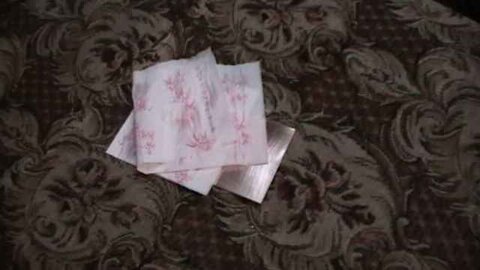

Вытираем плату бумажными салфетками. Они конечно оставляют на плате свои кусочки в виде мелких волосинок. Но это ничего страшного, мы их просто сдуваем.

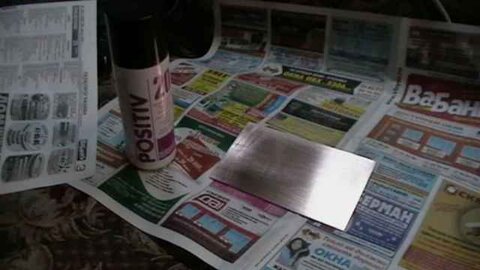

Далее наносим фоторезист






Видео. Самое главное, это то то после нанесения фоторезиста плату надо поставить вертикально. Тогда фоторезист будет стекать, и ее равномерно покроет.



_https://youtu.be/uUriG-Yx5ZI

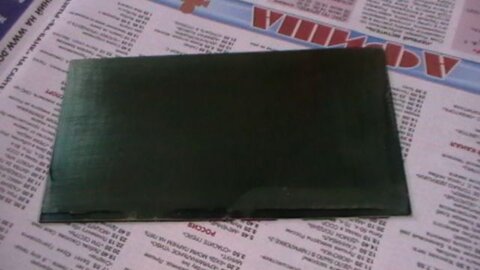

Трех часов сушки при комнатной температуре хватает. Я в этот раз сушил час, так как надо было срочно делать плату. Хватило.

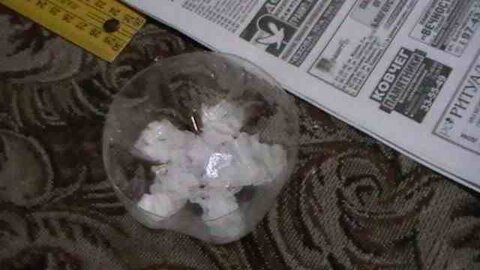

Далее готовим проявитель. Согласно рекомендациям производителя берем 7 граммов гидрооксида натрия на 1 литр воды. Где то я читал что можно готовить раствор используя жидкое стекло, и тд, но не пробовал. Пробовал "Крот", который продается в виде порошка в "Магнитах" он вполне подходит, его тоже можно использовать, тока в пропорции 10 грамм на литр воды.

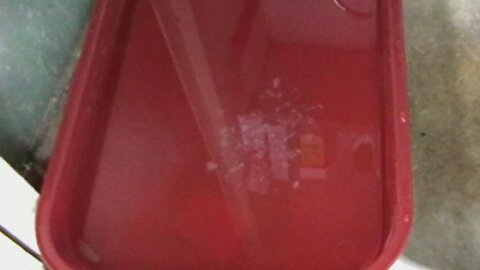

В качестве ванны используем лоток от кошек.

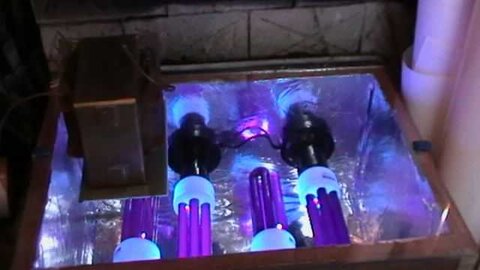

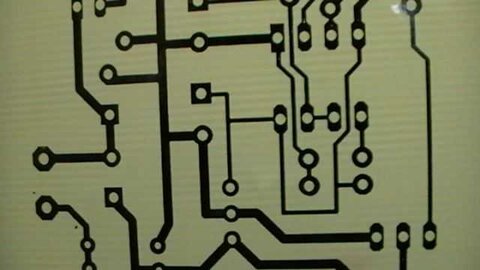

Далее засвечиваем плату. Фотошаблон печатаем на прозрачной пленке (можно купить в магазинах компьютерной техники) при этом выключаем экономию тонера и тд. Если хотите получить супер результат то делайте фотошаблон используя печать на фотовыводе.






У меня время засветки 8 минут для этого фоторезиста.

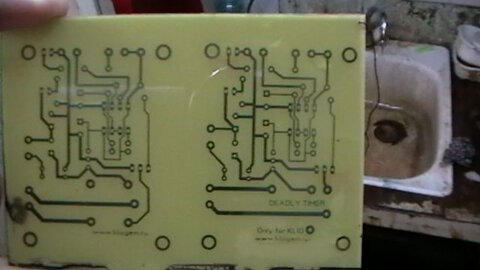

Далее проявляем плату. Видео:



_https://youtu.be/HQ4oM2o3zmA

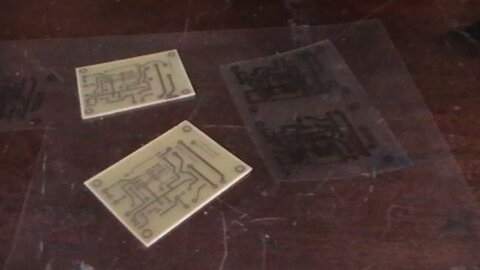

Травим (тут уж кто чем травит: кто то использует хлорное железо, кто то персульфат аммония)

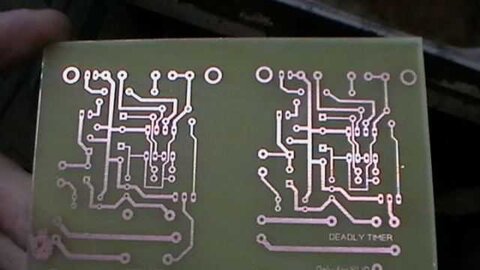

Ну а потом стираем теперь уже не нужный фоторезист, и режем плату как нам надо.









Далее сверлим. Но это уже совсем другая история ))))


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vasil

Смывать окись меди можно Ортофосфорной кислотой (в коку колу добавляют) , вступает в реакцию только с окисью а саму медь не трогает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Посему выдержка при засветке ДРЛ не сильно отличается от таковой при засветке бытовыми УФ-лампами "черного света"...



Одна-две минуты для ДРЛ-125 ... . :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
