Подскажите, пожалуйста, какой ящик можно смастырить для динов Edge EDPRO 6B. Обращаюсь сюда, потому что уже давно не занимался конструированием и расчетами АС.

В теории АС и так то не особо был силён, а сейчас ещё и забыл, что знал когда то )))



А тут подогнали парочку динов (это автомобильные среднечастотники), думаю повесить их на стену в качестве околокомпьютерных мониторов,

поэтому размер ящика желателен по минимуму...

а, может, их вообще просто так повесить можно?

Завтра вечером их только забрать получится...



Вот данные динов: (с интернета)

Edge EDPRO 6B:

Fs (собственная резонансная частота) – 162 Гц,

Vas (эквивалентный объем) – 3,4 л

Qms (механическая добротность) – 6,81

Qes (электрическая добротность) – 1,20

Qts (полная добротность) – 1,2

Mms (эффективная масса подвижной системы) – 9,2 г

BL (коэффициент электромеханической связи) – 4,7 Тл м

Re (сопротивление звуковой катушки постоянному току) – 3,2 Ом

dBspl (опорная чувствительность, 1м, 1Вт) – 91,6 дБ



---

Басов от них не требуется... если "мяска" захочется, под столом дежурит активный саб ;)

Вот еще... на Ютубе есть на них обзоры, кому интересно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... может, их вообще просто так повесить можно? ...

Можно, только не совсем вплотную к стенке, будет отражаться неприятно.



... Только я так и не понял, когда играли именно они? ...

А какая разница, все равно дома играть они будут по другому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, Дмитрий. Только вот я думаю, желательно же подключать его через ФВЧ, подрезать частотку герц до двухсот, чтоб не колбасило его низкими частотами, если я надумаю иногда сделать погромче? Тем более, что саб имеется... Тогда, для эстетичности, можно же динамик вставить в какой-нибудь колпак, типа глобуса или весёленького пластикового тазика? Не? Какой примерно объем должен быть у колпака?

Изменено пользователем vik402

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виктор, примерно, от литра до двух. Через кондёр электролит микрофарад 20-50.

Изменено пользователем drummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

ИМХО 50 мкФ неполярный, 25 В или более, для очистки совести (у меня подобная хрень трудится на открытой лождии, усилитель достаточно мощный, так чтоб уж наверняка не сжечь)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Можно, только не совсем вплотную к стенке ...

Дмитрий, ну от Вас не ожидал...!!!???

Какой может быть "слушабельный" звук от динамика "гордо и одиноко" висящего в свободном пространстве ?...

У меня ассоциация такая: выхожу на сцену перед огромным залом БЕЗ ТРУСОВ и пою песню... :biggrin: , классно, правда ?!... :wink:



Самое, минимальное ОФОРМЛЕНИЕ динамика необходимо...,

без расчётов и измерений, для полочной, компьютерной акустики, литра два -три закрытого пространства сзади...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Тогда, для эстетичности, можно же динамик вставить в какой-нибудь колпак, типа глобуса или весёленького пластикового тазика? ...

Я бы не стал этого делать, динамик фриэйр, если закрывать сзади, то ему нужен объем, не повышающий упругости воздуха сзади. Это хотя бы объем хорошей, толстой двери в автомобиле. А там не 2-3 литра, как советуют выше И добротность 1,2 не просто так.

Цифра резонанса не особо важна, важно, что повысится добротность и даже если обрезать высоко, динамик будет раздемпфирован.

И не думайте, что 1 порядок сильно ослабит дерганье диффузора, ничуть, крутанете ручку, ходить будет очень прилично. Но это не страшно, динамик мощный, ниче не случится.



Исходя из вышесказанного лучшим решение будет не делать ваще никакого оформления,дин не мелкий и он сам себе оформление для тех частот, что он может. Или если невтерпеж, сделать маленький симпатичненький щиток. И все.

Все ящики, тем более закрытые надо еще сделать, и они и жесткие должны быть к тому же, и их настроить надо к тому же.

Захотите, потом сделаете, если звук вам не разонравится.



И попробуйте разместить их как можно дальше от стены, как получится.

А еще, если развернуть динамики, чтобы между их осями был угол 120 градусов, получите расширенную зону стереоэффекта.

Это в случае без оформления или шит, т.е диполь.



... Дмитрий, ну от Вас не ожидал...!!!??? Какой может быть "слушабельный" звук от динамика "гордо и одиноко" висящего в свободном пространстве ?... ...

Нормальный звук, вы попробуйте.

Трусы тут неуместны ващето, хотя если вы споете песню без трусов, это должно иметь успех у женского населения.А если песня хорошая, то и у мужского. :biggrin:



... Виктор, примерно, от литра до двух. ...

Это не среднечастотник и работать он будет не от 800 гц.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ясно. Всем спасибо. Все сообщения внематочно прочитаны и на ус намотаны. Когда заберу и послушаю эти дины в натуре, возможно и продолжим тему.

---

А пока немного лирики...

Всегда была охота заиметь среднечастотный дин, ибо саб есть, ВЧ головок от S30 аж 4 штуки скопилось, а вот среднечастотников не было.

На данный момент, у меня околокомпьютерная аудиосистема представляет из себя самопальную конструкцию на базе автомагнитолы (я ее уже здесь показывал как то...) + для фронтов, на стенке висит пара спичечных коробков от ДВД-кинотеатра и + активный саб под столом (автомобильный же, питаемый от компьютерного БП). Играет это всё весьма неплохо... мне нравится. Когда нужен просто дежурный музыкальный фон, то играют одни "спичечные коробкИ", а когда что-то заинтересует, то лёгким движением руки включаю питание на саб и, вот оно... пошла упругая низкочастотная волна от бас-гитары, барабана... )))

Вот кто бы что ни говорил, а мне саб всегда душу греет и поднимает настроение... я от него не устаю (от некоторых людей слышал мнение, что от саба они устают и у них начинает болеть голова)

Надеюсь, что с этими СЧ всё будет еще басче )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... мне саб всегда душу греет и поднимает настроение... я от него не устаю ...

А вот это самое главное.

... 50 мкФ неполярный, 25 В или более, для очистки совести ...

Два по сто в одну посуду соединить последовательно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Это не среднечастотник и работать он будет не от 800 гц. ...

Дим, только сам динамик занимает цилиндровый объём почти полтора литра...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Два по сто в одну посуду соединить последовательно ...

И припаять их на тот же МБГО (МБГП, МБГЧ) ёмкостью хлтя бы в 1,0 мФ. Как минимум - удобно для крепежа. Если корпус конечно будет, а так-то их можно и на К73-11(16) той же ёмкости припаять.

... усилитель достаточно мощный, так чтоб уж наверняка не сжечь ...

Именно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Принес динамики домой. Подключил. Играют. :smile:

Подвесы очень жесткие, пробить такие моей автомагнитоле не под силу. Диффузоры начинают более-менее активно двигаться практически на полной громкости. Так что, в этом плане, всё норм, значит с ФВЧ можно не заморачиваться? Или что?

Полоска у них заявлена до 10 кГц, но в ближнем поле, на мой слух, высоких более чем... во всяком случае в вокале, а вот тарелочки песочат. Потянет.

---

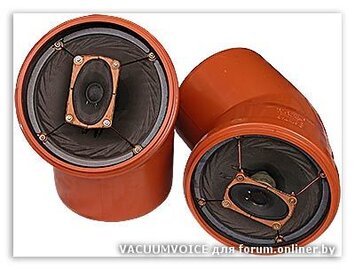

Теперь вопрос... Дима dimonos, поделись опытом, как подвесить дины без корпуса? Что то бы сделать такое, чтоб баско было... м?



post-4368-0-27774600-1501678548_thumb.jpg :biggrin:

Изменено пользователем vik402

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
