yrk Опубликовано 26 Июля, 2017 в 12:34 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 12:34 Данные фильтров НЧ взять с S-30 Так? Для начала попробуйте: ...то 10ГД-34 надо пустить вообще без фильтра... Как правильно заметил Сергей, у этого динамика резкий спад после 5 кГц. Если не ошибаюсь, их и в пром. акустику ставили без фильтра. Если не понравится, можно и дальше экспериментировать. :music: Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 26 Июля, 2017 в 13:59 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 13:59 Сергей вы здесь наверное самый опытный в этом деле... Данные фильтров НЧ взять с S-30 а ВЧ с S-90? Так? Валерий! Болтоактивность на форуме и опытность не связаны между собой. Самый опытный здесь - Мешин, который сделал и переделал акустики раз в 100 больше меня. Но он устал вытягивать информацию с таких, как Вы (не согласны?). Попробуйте сначала 10ГД-34 включить без фильтра, а 10ГД-35 с фильтром 3 порядка (два конденсатора и катушка), важно - на частоту 5 кГц (это стандарт для них). Они применялись не только в S-90, поэтому поищите фильтр под свои возможности (сразу возникают вопросы на которые вы НЕ ОТВЕЧАЕТЕ) - есть ли провод (какой?), можете ли измерить индуктивность, знакомы ли с программами по расчету катушек? Послушайте. Если высоких слишком много, попробуйте добавить к ВЧ фильтру резистор. Далее можно добавить НЧ фильтр и сравнить - лучше с ним или без него. Обратите внимание: S-30B с динамиком 8 Ом, у вас, как я понял 4 Ома, поэтому нужен фильтр от S-30, но в нем дурацкая (неудобная для вас) катушка с отводом, поищите аналогичный фильтр с тем же динамиком от другой акустики и тоже на 5 кГц. Вопрос о ящике, его объеме, фазоинверторе - это отдельная тема. В принципе ящик лучше больше, чем меньше т. к. лишний объем вы можете заполнить пенопластом, поролоном и т. п. Ссылка на комментарий Поделиться на другие сайты Поделиться
drummer Опубликовано 26 Июля, 2017 в 14:30 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 14:30 ... попробуйте добавить к ВЧ фильтру резистор. ... На всякий случАй дополню:в данном случае резистор нужно поставить перед фильтром, не перед ВЧ динамиком. Ссылка на комментарий Поделиться на другие сайты Поделиться

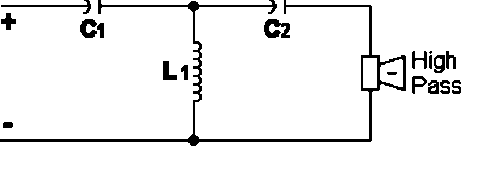

meshin Опубликовано 26 Июля, 2017 в 14:49 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 14:49 Третий порядок для 10ГД-35, на 5000 Герц. С1-1,3 мФ С2-4,0 мФ L1-0.38 мГ. НЧ напрямую, как советовали. Можно применить L-Pad: _http://www.apicsllc.com/apics/Misc/filter2.html Любое количество дБ в минус. ... На всякий случАй дополню:в данном случае резистор нужно поставить перед фильтром, не перед ВЧ динамиком. ... Тоже дополню: - L-Pad ставится между фильтром и динамиком. Ссылка на комментарий Поделиться на другие сайты Поделиться
Valeriy Опубликовано 26 Июля, 2017 в 16:32 Автор Жалоба Поделиться Опубликовано 26 Июля, 2017 в 16:32 ... Третий порядок для 10ГД-35, на 5000 Герц. ... Спасибо Игорь, сейчас займусь поиском данных, ведь нужно знать что покупать...? ))) Ссылка на комментарий Поделиться на другие сайты Поделиться

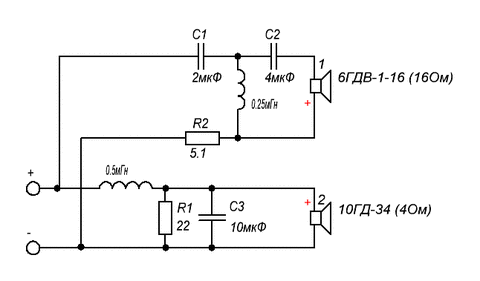

Valeriy Опубликовано 26 Июля, 2017 в 17:54 Автор Жалоба Поделиться Опубликовано 26 Июля, 2017 в 17:54 Вот что нашел в сети, буду начинать с этой схемы фильтров... Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 26 Июля, 2017 в 18:52 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 18:52 Вот что нашел в сети, буду начинать с этой схемы фильтров... Я видел R1 совершенно не такой. И для начала надо без ФНЧ попробовать. Ссылка на комментарий Поделиться на другие сайты Поделиться
Dimonos Опубликовано 26 Июля, 2017 в 19:51 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 19:51 Объясните "недогоняющему".. В кубиках Салтыкова тоже есть аналогичный резистор 22ом. Собственно эта схема- измененная схема фильтров Салтыкова пересчитанная под пищалку 16 ом 3гд-2. 22 ом резистор, не выравниватель на мой взгляд, это демпфер Z на частоте резонанса нч головы. Ссылка на комментарий Поделиться на другие сайты Поделиться

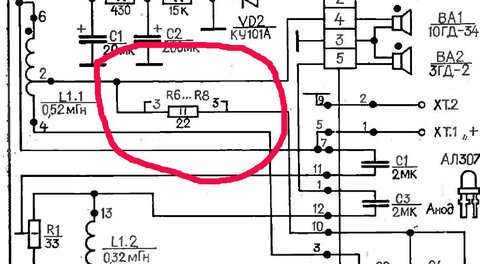

Chugunov Опубликовано 26 Июля, 2017 в 22:07 Жалоба Поделиться Опубликовано 26 Июля, 2017 в 22:07 Ждать пока Валерий расскажет где он взял эту схему и кто её рисовал, можно до морковкина заговенья. Бывает, что я ошибаюсь, грешен, но вопросы стараюсь задавать не просто так. Вот фрагмент заводской схемы комментарии нужны? И ведь Валерий будет искать этот ЕДИНСТВЕННЫЙ резистор 22 Ом, а другие могут целую теорию изобрести почему нужен именно этот номинал. Валерий, не обижайтесь, не вы первый, не вы последний. ПОЛНАЯ информация должна исходить от ВАС, а не мы должны экстрасенсировать. Сплошь и рядом на выдавливание начальных условий уходит столько времени и сил, что на другое сил и желаний уже не остается. Ссылка на комментарий Поделиться на другие сайты Поделиться
meshin Опубликовано 27 Июля, 2017 в 01:12 Жалоба Поделиться Опубликовано 27 Июля, 2017 в 01:12 ... А зачем воздух внутри колонки греть резистором R1 ? , теряя полезную мощность... Более безграмотного решения "выравнивания" не видел ... Тогда, все инженеры, разработчики акустики - чмо! Начиная с отечественных и заканчивая теми, кто за бугром. При проводе катушки 6ГДВ-1 ∅ по меди в 0.08 мм, какой нагрев? Ссылка на комментарий Поделиться на другие сайты Поделиться
Valeriy Опубликовано 27 Июля, 2017 в 03:32 Автор Жалоба Поделиться Опубликовано 27 Июля, 2017 в 03:32 (изменено) ... Ждать пока Валерий расскажет где он взял эту схему и кто её рисовал ... Сергей кто её рисовал не знаю, взял в сети, особой информации о ней нет! Вот Дмитрий пишет о схемах фильтров Салтыкова или что-то похожее, вообщем мне интересен один ответ: Можно её применить к этому набору динамиков? А что там за сопротивление 22 ом и зачем оно там установлено...---- мне не интересно, вы люди с большим опытом и лучше все знаете! Мне нужна малость: "схема,размеры катушек, моточные данные, ∅ провода" вот и все! Можете подсказать - это хорошо, нет значит - нет - и - на этом спасибо...(кое какую информацию я получил) Изменено 27 Июля, 2017 в 03:48 пользователем Valeriy Ссылка на комментарий Поделиться на другие сайты Поделиться
Andre_Green Опубликовано 27 Июля, 2017 в 04:28 Жалоба Поделиться Опубликовано 27 Июля, 2017 в 04:28 (изменено) ... Вот что нашел в сети, буду начинать с этой схемы фильтров... Прикрепленные изображения Прикрепленное изображение: 45678.GIF ... Для схемы из поста 18. ФНЧ - срез по уровню -3 дБ 1.5 кГц, ФВЧ срез по уровню -3 дБ около 5 кГц. Между полутора и пятью килогерцами дырка! Такая бааальшая среднечастотная дырка! Оно не совмещается даже по уровню -6 дБ. Делайте выводы... Изменено 27 Июля, 2017 в 04:33 пользователем Andre_Green Ссылка на комментарий Поделиться на другие сайты Поделиться
