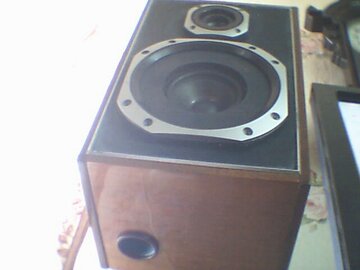

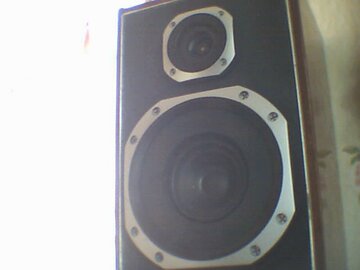

Достались мне корпуса от 10МАС-1 в хорошем состоянии, вот решил заняться доработкой этой системы. В средине все демпфировал, ФИ 50х145 в место штатных динамиков НЧ установил 25ГДН1-4-80, а ВЧ 10ГД35 стал туда как влитый, правда, пришлось добавить фланец 3,5мм для установки ВЧ заподлицо. А вот с фильтром проблема, не могу рассчитать, временно установил обычный первой позиции 4,7ом и конденсатор 1μF, даже так «МАС» звучать стали хорошо, есть низы итд! Но хочется полностью довести их до «ума» ведь работы вложено достаточно не так все просто как некоторые думают, а что там - раз - два и все…

Аксакалы, подскажите данные фильтров, если можно более подробно?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Великоват объём для этого НЧ. Зтот НЧ динамик, нисколько не хуже отработает и в два раза меньшем объёме. Например в корпусе от S-30 или в корпуса колонки от Кометы-225С. Тем более, что в упомянутых корпусах, частота настройки ФИ примерно одинаковая и близка к настройке этой АС.

По настройке и типу фильтра, я думаю Вам подскажут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... По настройке и типу фильтра, я думаю Вам подскажут. ...
Игорь я много просмотрел разных публикаций схем фильтров, но все они в основном под динамики 10ГД-30 и 3ГД-31. Наверное придется покупать от S-30 дорабатывать их может что-то получиться?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Достались мне корпуса от 10МАС-1 ...в место штатных динамиков НЧ установил 25ГДН1-4-80

В отверстия ∅ 200 мм вставлены динамики ∅ 125 мм?

Каким образом?

ФИ врезан в нижнюю панель, как установлена колонка?

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... ФИ врезан в нижнюю панель, как установлена колонка? ...
И то верно, а я сначала внимания не обратил. На ножки их ставить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... ФИ врезан в нижнюю панель, как установлена колонка? ...
Сергей вы видели вообще в живую эту акустику? Изначально она сделана как настенная, ножек у неё не было, а остальное здесь: ВАРИАНТЫ ДоработОК акустической системы 10МАС-1М



С. Зотов ( я сделал совершенно другой вариант, но принцип один) Позже я выточу ножки высотой 40 мм думаю будет достаточно, установлю их немного под углом...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Наверное придется покупать от S-30 дорабатывать их может что-то получиться? ...

Есть модели с одним конденсатором, есть и с более сложными фильтрами. Однозначного решения по фильтрам Вам не подскажет никто. Корпус другой. Объём больше. Фронтальная панель и шире, и выше. Это будет влиять на выбор частоты раздела и порядок фильтра. Тут только под микрофоном как всегда советует Сергей Чугунов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Однозначного решения по фильтрам Вам не подскажет никто. ...
Все ясно Игорь, это тонкое дело! Вообщем все нужно делать способом "ТЫКА" на слух, измерительной аппаратуры как таковой у меня нет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей вы видели вообще в живую эту акустику?

И видел и слышал. Впрочем, эти колонки давно уже не видел, их давно все повыкидывали - они вышли из моды. Учитывая, что 99,99% владельцев акустику не дорабатывает, это не удивительно.

Относительно изначально настенной - спорно. Обычно ее ставили на что-нибудь, в пору ее молодости про подставки и не слышали.

Отверстие ФИ снизу создает определенные проблемы по установке. Лучше было бы сделать сверху - тогда можно было бы ставить и на что-то, и к стенке.



Вариантов доработок было море. Ваш намек на

ВАРИАНТЫ ДоработОК акустической системы 10МАС-1М

некорректен т. к. 10ГД-30 и 10ГД-34 (25ГДН1-4-80) АБСОЛЮТНО разные динамики.

Вы не уточнили, какой у вас, по фото на 100% сказать не могу, похоже на 10ГД-34 ,

но тогда все ссылки на Зотова неуместны, он писал про . 10ГД-30 .

25ГДН-4-4 (как у Зотова) они же 15ГД-17 совершенно другие динамики, хорошие, но сверхдефицитные.

я сделал совершенно другой вариант, но принцип один

Вот про это-то надо было подробнее, мы не экстрасенсы.

Позже я выточу ножки высотой 40 мм думаю будет достаточно, установлю их немного под углом...

Вот еще подтверждение, что вешать на стенку колонки - это не дело.

Ножки это хорошо, но если колонки будут стоять на полу - это плохо.

Направленность на ВЧ узкая и они будут слышны на уровне пола, а на уровне ушей - остатки.



Думаю, для Вас самое главное - красивый внешний вид, металлические кольца вокруг динамиков. Чтобы было "приятно глазу". Так?

С точки зрения Звука лучше бы была переделка по Шорову - установка 2ГД-40 и замена фильтров. Дело в том, что динамики типа 10ГД-34 (и я это писал 1000 раз) принципиально неспособны нормально звучать от 2 до 5 кГц и звук будет "вялым, тухлым".

Но фильтр у Шорова расчитан под 10ГД-30 (8 ОМ), у вас же 4 Ома (?).

Переднюю панель придется перепиливать и безобразие драпировать тканью.

Но до этого надо попробовать добавить 2ГД-40 и новые фильтры.



Мешин, как всегда прав, микрофон очень помог бы, но понимаю, что это нереально.



Беда Особенность 10ГД35 в том, что он не играет ниже 5 кГц и совместно с 10ГД-34 очень важная область 2...5 кГц будет звучать хреново.

Если вы слушаете синтезаторную и современную музыку, наплюйте на всё что я написал, если слушаете вокал и натуральные инструменты, задумайтесь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...это тонкое дело! Вообщем все нужно делать способом "ТЫКА" на слух

Подумав. я понял, что впал в ошибку - хотел как лучше, а вы будете делать не как лучше, а как проще.

Тогда вот что.

ЕСЛИ у вас будет пара 10ГД-34+10ГД-35, то 10ГД-34 надо пустить вообще без фильтра или поискать фильтр из колонок где стоит этот динамик и частота раздела 5 кГц (это крайне важно). Дело в том, что он и без фильтра выше 5 кГц не тянет. Да, середина будет грязная, а что вы хотели?

Для 10ГД-35 надо взять фильтр третьего порядка, как в S-90. Никаких "просто конденсаторов". Дело в том, что его резонанс (звон и хрипение) примерно на 3,5 кГц т. е. чрезвычайно близко и простой фильтр добавит эту хрипелку в тот же диапазон 2...5 кГц. Даже фильтр 3 порядка с этим справится не очень, но дополнительный режекторный фильтр вы делать все равно не будете.

Выровнять (если) надо отдачу на ВЧ можно с помощью дополнительного резистора или делителя.

По фильтрам это ВСЁ!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Вот про это-то надо было подробнее, мы не экстрасенсы. ...
С.Зотов писал о фланце-переходнике толщиной 20 мм и установкой его с середины я же сделал его 12 мм и установил его снаружи сверху одел декоративные панели, это капрон а не железо, призвуков нет никаких! Тем самым вид стал более, менее лучше, жаль веб-камера снимает плохо...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подумав. я понял, что впал в ошибку - хотел как лучше, а вы будете делать не как лучше, а как проще.

Тогда вот что.

ЕСЛИ у вас будет пара 10ГД-34+10ГД-35, то 10ГД-34 надо пустить вообще без фильтра или поискать фильтр из колонок где стоит этот динамик и частота раздела 5 кГц (это крайне важно). Дело в том, что он и без фильтра выше 5 кГц не тянет. Да, середина будет грязная, а что вы хотели?

Для 10ГД-35 надо взять фильтр третьего порядка, как в S-90. Никаких "просто конденсаторов". Дело в том, что его резонанс (звон и хрипение) примерно на 3,5 кГц т. е. чрезвычайно близко и простой фильтр добавит эту хрипелку в тот же диапазон 2...5 кГц. Даже фильтр 3 порядка с этим справится не очень, но дополнительный режекторный фильтр вы делать все равно не будете.

Выровнять (если) надо отдачу на ВЧ можно с помощью дополнительного резистора или делителя.

По фильтрам это ВСЁ!

Сергей вы здесь наверное самый опытный в этом деле, я понимаю так: Данные фильтров НЧ взять с S-30 а ВЧ с S-90? Так?
