[Гость kdtp]

Когда Вы его «сварите» и он будет ещё горячий…, попробуйте его немного протянуть - затянуть…, так…, не сильно. Когда он остынет, то сам собой, ещё немного, усядется.

[Dolboyacher]

Доброе утро! Так и сделал. Варил больше 2х часов, пока пузырики не перестали выходить. С утра перед работой по-быстрому проверил, что получилось, уж очень не терпелось, торопился, из-за чего пожег предохранитель в одном из тестеров, надеюсь ничего в нем больше не пострадало. Результат на лицо! Зудение под нагрузкой пропало, при нагрузке в 2А (включал на мгновение) зудение так-же не появляется, немножко гудит, но это не сравнить с тем что было, да и 2А это почти в 4.5 раза больше чем по паспорту допускается на обмотках 200 и 40 вольт. Посмотрел на "дугу" в 1см, при медленном отсоединении нагрузки,варить можно, красиво :smile:. При нагрузке в 100мА, практически не слышно, в корпусе, думаю, слышно не будет. На всякий случай установлю его через резиновые прокладки. Вот такая дребедень, вечером замерю ток ХХ, посмотрю на сколько он изменился. Так что все удалось :smile: .

P.S. Я тут подумал, что когда трансформатор был горячий, наверное можно было вообще вытащить подковы сердечника из обмоток и посмотреть что и как, но , решил, вдруг там торцы кривые и склеены эпоксидкой и решил лишнего не разбирать, смог перебороть своё любопытство.



Назрел вопросик. В ТА-288 имеется обмотки 2 набора по : 355в, 200в, 40в. Каждая из 355х - будет питать драйвера, одна 200в+40в - питать выходные лампы на обоих каналах, 40в через удвоитель пойдет на смещение обоих каналов, по токам все более чем с двойным запасом.

Так вот, остается одна обмотка на 200В, можно ли сделать так: 2е cпараллельные 200В + одна 40В ??? Так не будет "болтаться" одна обмотка и 200 вольтовой будет полегче.

А может не страдать ерундой, а сделать 355 и 240 на один канал и так же на другой, а для смещения поставить маленький дохленький трансформатор с удвоением или утроением, ток там мизерный?

Замерил тут ток ХХ у трансформатора от УПСа 600Ваттного (точнее 600VA) , по габаритам ватт на 60, получил 11мА, многовато, пробовал питать им только накалы предварительных каскадов и даже с такой малой нагрузкой, грелся градусов 45.

Что-то я разболтался, опять тихо сам с собою.... :smile:

Изменено 25 Декабря, 2014 в 08:12 пользователем Dolboyacher

[Гость kdtp]

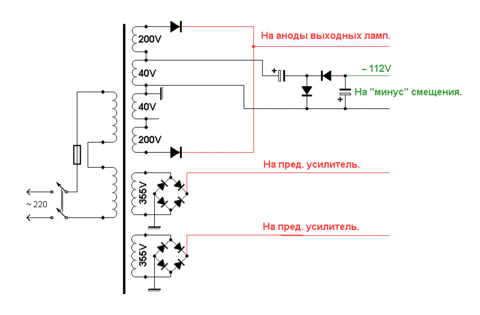

А можно и по-другому. См. схему.

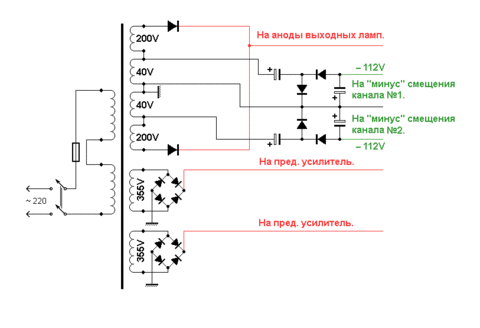

Или.

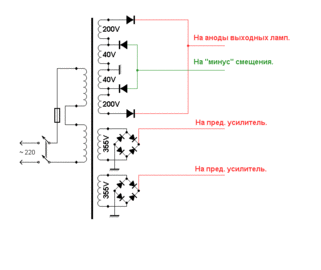

Или, для «полной» симметрии….



Или, для «полной, полной, полной» симметрии….

Изменено 25 Декабря, 2014 в 15:35 пользователем kdtp

[Dolboyacher]

А можно и по-другому. См. схему.

Вот спасибо, Виктор! А я уже сижу выбираю маленький транс для смещения, оказалось все так просто!

А относительно выходных ламп, выпрямитель однополупериодный получается, или я ошибаюсь??

Изменено 25 Декабря, 2014 в 14:33 пользователем Dolboyacher

[Гость kdtp]

А относительно выходных ламп, выпрямитель однополупериодный получается, или я ошибаюсь??

Руслан, э-э-э-э-э, Вы меня «убили» наповал…, своим вопросом. :smile: Это двухполупериодный выпрямитель! Уровень пульсации такой же, как после мостового выпрямителя, а выпрямленный ток будет в 1,41 раза БОЛЬШЕ (с конденсатором, разумеется, на схеме не обозначен), чем номинальный ток всей вторичной обмотки, к которой он «присобачен». Или, по простому, если после выпрямителя «повесить» крондёр на «хороший» номинал, то получим; 240 Вольт х 1,41 = 338 Вольт, а по номинальному току – 0,42 Ампера (данные их справочника) х 1,41 = 0,59 Ампера. То есть, 338 Вольт, на номинальной ток до 0,59 Ампер!

Изменено 25 Декабря, 2014 в 14:53 пользователем kdtp

[Dolboyacher]

Руслан, э-э-э-э-э, Вы меня «убили» наповал…, своим вопросом. :smile: Это двухполупериодный выпрямитель!

:smile: Да, стыдно, Убегал с работы не успел просмотреть вдумчиво. Это выпрямитель со средней точкой который получается. Просто никогда его не использовал. Я еще очень много чего не знаю, учусь, так сказать :smile:

Изменено 25 Декабря, 2014 в 16:38 пользователем Dolboyacher

[Гость kdtp]

Да ладно, Руслан, я же пошутил, про «убийство».... :smile: Кстати, именно такой тип выпрямителя, как правило, применяют при использовании кенотронов. Ну, а поскольку Вы ни разу не использовали в своих конструкциях кенотронный выпрямитель, вот поэтому и «не столкнулись» с ним, до сих пор….

[Dolboyacher]

Да ладно, Руслан, я же пошутил, про «убийство».... :smile: Кстати, именно такой тип выпрямителя, как правило, применяют при использовании кенотронов. Ну, а поскольку Вы ни разу не использовали в своих конструкциях кенотронный выпрямитель, вот поэтому и «не столкнулись» с ним, до сих пор….

Еще раз спасибо за схемки, это решает одну проблему, хорошо! Один кенотрон у меня есть 5ц3с, красивый такой, когда-нить использую и его, пока еще не дошел. :smile:

Пожег я тестер, нужно менять несколько диодов и восстанавливать пару дорожек, вот что значит спешить :smile:

[Dolboyacher]

Всем, добрый день! Тестер починил и перемерил токи ХХ и у ТА288 и у самодельных выходников. Уж очень подозрительно мало показывало у ТА288, скорее всего тестер барахлил. На самом деле оказалось при использовании первички на 230в у ТА ток холостого хода аж 160мА, что много :smile: . Зато у моих выходных трансформаторов всего 1.7мА - это хорошо! Разница в токе ХХ между силовым и выходным заметна и на слух, когда включаешь без нагрузки, силовой немного гудит ,а выходной вообще не слышно что включился, даже если ухо прислонить. Так что силовой не таким хорошим оказался, я огорчен :smile: На сколько критично, что ток ХХ такой большой? Получается что из полных 510Вт мощности 35Вт он потребляет уже на ХХ , а это почти 6,9%.Чувствую придется мне мотать силовик самому.

Изменено 27 Декабря, 2014 в 15:00 пользователем Dolboyacher

[Dolboyacher]

Прочитал, что нормальный ток холостого хода мощного трансформатора 5-10%. Значит не так все плохо.

Попробовал добавить 10ти вольтовую обмотку к первичке (всего 240), получил ток ХХ 95мА (это уже 3%), а напряжения на вторичке снизились до 349В, 190В и 38В, соответственно, что даст после выпрямителя (490В, 265В и 54В) x 2. Можно конечно использовать всю первичку на 268В, но тогда сильно упадут напряжения на вторичке. А хотелось бы чтобы питание анодов 6п42с было все таки 300В (265+54=319В, под нагрузкой просядет еще), в классе А при токе 120мА то что надо. Так что жить можно :smile:

Изменено 27 Декабря, 2014 в 14:58 пользователем Dolboyacher

[aleks8845]

Так что жить можно



Под осень перемотал все свои трансы по "умному" :smile: , под 235 вольт сетевого, да и еще с пониженной индукцией, к зиме в розетке стало 245-249 :smile: , все фиксированное смещение "развалилось" :smile: , после долгих размышлений делаю другой БП :smile:

Изменено 27 Декабря, 2014 в 18:47 пользователем aleks8845

[Dolboyacher]

Под осень перемотал все свои трансы по "умному" :smile: , под 235 вольт сетевого, да и еще с пониженной индукцией, к зиме в розетке стало 245-249 :smile: , все фиксированное смещение "развалилось" :smile: , после долгих размышлений делаю другой БП :smile:

Расчеты расчетами, а место маневрам должно быть! Хорошо когда если что, можно поиграть какими-то параметрами и посмотреть что и как изменяется, это я уже усвоил, даже точный расчет мало что гарантирует,тем более, что звук такая вещь, которую цифАрками измерить не получится. Хорошо, что у моего ТА-288 первичка позволяет играться, можно сделать 60мА тока ХХ, при использовании всех обмоток первички в 268Вольт. Решил использовать компромиссный вариант в 254В и 70мА ХХ.

А мотать трансы тот еще труд, ну тут глаза боятся , а руки делают :smile: Как закончу с этим усилителем, начну мотать выходники на ОСМ-04 под однотакт и силовой придется мотать самому, хоть ни разу еще их не мотал.

Сейчас параллельно перематываю прибоевские выходные трансформаторы, так делаю всю центральную секцию первичной обмотки отдельными 6-ю слоями, чтобы можно было гибко поиграться.

Изменено 27 Декабря, 2014 в 20:15 пользователем Dolboyacher
