Гость termen Опубликовано 10 Апреля, 2014 в 06:05 Жалоба Поделиться Опубликовано 10 Апреля, 2014 в 06:05 (изменено) D5 можно поставить Д815Г - 10V 1A 8W. Хотя бы для проверки. Да, но импортные детали продают под боком практически. Заменил D4 на 1n4007, D5 на 2 последовательно включенных 1N5338BG (5.1В, 1А). С9 заменил, т.к. заводской сдох. Питание теперь в норме. Также заменил Р5 (родной имел обрыв в некоторых местах). 2.2кОма, линейный. Не уверен, что верно выбрал группу, но других не было. Заменён пассик, смазан шпиндель. Перед заменой шкивы промыл спиртом от налёта от старого пассика. Сразу после включения может не запускаться с новым пассиком, или вращаться с пониженой скоростью. Получилось так, что запустил ЭПУ и отошёл на пару минут. Скорость выросла. На 33 недотягивает, 45 Унитра прёт как глухонемая, но обороты плавают. Выставляю по меткам, через минуту метки уходят вперёд медленно. Насчёт Р1, Р2. Увеличивая сопротивление, увеличивается напряжение на аноде D6, но уменьшается напряжение на двигателе, и скорость абсолютно недотягивает. Говорят, стоит Z2 заменить на сверх яркий светодиод с резистором. Благо, они стоят копейки, проверить на практике можно. Господа, что делать далее, если не поможет? Изменено 10 Апреля, 2014 в 07:13 пользователем termen Ссылка на комментарий Поделиться на другие сайты Поделиться
Serg_K Опубликовано 10 Апреля, 2014 в 07:32 Жалоба Поделиться Опубликовано 10 Апреля, 2014 в 07:32 (изменено) Я ставил обычный красный светодиод и на датчик оборотов и на автостоп. Резистор рассчитывал по току. Ссылки, которые я давал посмотрел? Там по-моему подобные случаи описаны. Изменено 10 Апреля, 2014 в 07:33 пользователем serg_k Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость termen Опубликовано 10 Апреля, 2014 в 07:45 Жалоба Поделиться Опубликовано 10 Апреля, 2014 в 07:45 (изменено) Я ставил обычный красный светодиод и на датчик оборотов и на автостоп. Резистор рассчитывал по току.Ссылки, которые я давал посмотрел? Там по-моему подобные случаи описаны. Да, спасибо, перечитал всё. Вечером займусь. Какова будет разница в работе ЭПУ с красным и белым диодом? Это уже просто из любопытства Изменено 10 Апреля, 2014 в 11:19 пользователем termen Ссылка на комментарий Поделиться на другие сайты Поделиться
logvoleg Опубликовано 10 Апреля, 2014 в 15:06 Жалоба Поделиться Опубликовано 10 Апреля, 2014 в 15:06 Какова будет разница в работе ЭПУ с красным и белым диодом? Никакой. Ссылка на комментарий Поделиться на другие сайты Поделиться

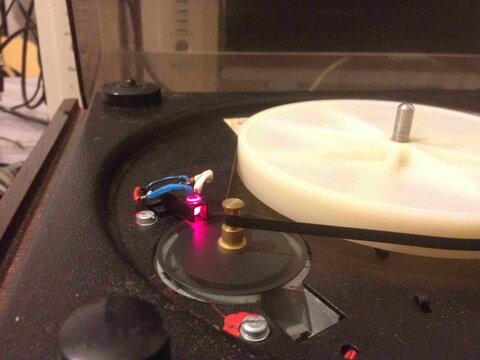

Serg_K Опубликовано 10 Апреля, 2014 в 15:06 Жалоба Поделиться Опубликовано 10 Апреля, 2014 в 15:06 Ну если для фоторезистора засветки достаточно, то никакой. Вот так все выглядит: Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость termen Опубликовано 11 Апреля, 2014 в 06:00 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 06:00 Вот вчера так и сделал. Что белый, что красный, что лампочка - разницы никакой. Сначала вертак раскручивается, потом обороты помалу падают. Решил померять напряжения в контр. точках. Всё более-менее близко к схеме, кроме одного: с фоторезистра в режиме "33" идет 0,23в (надо 1,8в), в режиме "45" - 0,17 (по схема 1,45в). Фоторезистор помер? Ссылка на комментарий Поделиться на другие сайты Поделиться
logvoleg Опубликовано 11 Апреля, 2014 в 06:30 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 06:30 (изменено) Всё более-менее близко к схеме, кроме одного: с фоторезистра в режиме "33" идет 0,23в (надо 1,8в), в режиме "45" - 0,17 (по схема 1,45в). Фоторезистор помер? Вадим, а по схеме из первого поста, у Вас нормальные напряжения. Понимать бы все таки у Вас первая или вторая схема... Номинал С1 у Вас какой? В цепи фоторезистора у Вас стоит T1 или T2? Схемы похожи но не совсем, попробуйте разобраться какая у Вас версия... Сравните параметры (темный и засвеченный) фоторезисторов F1 и F2, (отпаянными от схемы) должно быть одинаковы, ну или очень близки. Осциллографа у Вас нет? Изменено 11 Апреля, 2014 в 06:31 пользователем logvoleg Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость termen Опубликовано 11 Апреля, 2014 в 06:40 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 06:40 Вадим, а по схеме из первого поста, у Вас нормальные напряжения. Понимать бы все таки у Вас первая или вторая схема...Номинал С1 у Вас какой? В цепи фоторезистора у Вас стоит T1 или T2? Схемы похожи но не совсем, попробуйте разобраться какая у Вас версия... Сравните параметры (темный и засвеченный) фоторезисторов F1 и F2, (отпаянными от схемы) должно быть одинаковы, ну или очень близки. Осциллографа у Вас нет? У меня вторая схема, Unitra G-602 C. Номинал С1 2.2μF. В цепи фоторезистора стоит Т2. F1 вчера пробовал таким образом померять - вообще слабо реагирует на засветку. F2 скорее всего исправен, т.к. автостоп работает, но выколупывать его не хочу. Есть пара ФПФ-7А. Можно их приспособить? Осциллографа, увы, нету.... :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
logvoleg Опубликовано 11 Апреля, 2014 в 07:03 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 07:03 (изменено) F1 вчера пробовал таким образом померять - вообще слабо реагирует на засветку. F2 скорее всего исправен, т.к. автостоп работает, но выколупывать его не хочу. Есть пара ФПФ-7А. Можно их приспособить?Осциллографа, увы, нету.... :smile: Ну если слабо реагирует на засветку тогда наверное помер, интернет говорит что темный 2 МегОм светлый 2 КилОм... ФПФ должен подойти, вроде по всем параметрам прокатывает... Изменено 11 Апреля, 2014 в 07:04 пользователем logvoleg Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость termen Опубликовано 11 Апреля, 2014 в 07:15 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 07:15 (изменено) Ну если слабо реагирует на засветку тогда наверное помер, интернет говорит что темный 2 МегОм светлый 2 КилОм... ФПФ должен подойти, вроде по всем параметрам прокатывает... Есть идея, как проверить.( Если, конечно, это обязательно). 10в источника нету, есть 9в батарейка. Последовательно с фоторезистором припаять резюк на 1кОм, и это произведение подкл. к батарейке. Светодиод подкл. к ум, на вход подать прямоугольный сигнал, подобрать уровень до полной яркости. Частота? Тут посчитаю. Длина окружности шкива на шпинделе/длина окружности шкива на двигателе*скорость*6. 6 - число окон в крыльчатке. Мб надо будет подобрать R1 в готовой схеме. Резюк засвечивать в светонепроницаемом тоннеле из термоусадки. Может с точки зрения науки это не совсем правильно, но другое на ум при доступных мне средствах/инструментах не приходит.... Изменено 11 Апреля, 2014 в 07:16 пользователем termen Ссылка на комментарий Поделиться на другие сайты Поделиться
logvoleg Опубликовано 11 Апреля, 2014 в 07:22 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 07:22 Есть идея, как проверить. :smile: Проще проверить прям на месте... Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость termen Опубликовано 11 Апреля, 2014 в 07:32 Жалоба Поделиться Опубликовано 11 Апреля, 2014 в 07:32 (изменено) :smile: Проще проверить прям на месте... Последствий не будет? А то в вертушке первый раз ковыряюсь :smile: Ладно, шутки-шутками. Вечером попробую и отпишусь. Олег, спасибо Вам! Изменено 11 Апреля, 2014 в 08:33 пользователем termen Ссылка на комментарий Поделиться на другие сайты Поделиться
