Гость Мирный Атом

Проблема с радиотехникой у-101

Рекомендованные сообщения

Гость Мирный Атом

Всем доброго времени суток! Отдали мне усилитель радиотехнику у-101 вместе с колонками 15АС-109. Проблема в следующем: сигнал на усилитель идет, всё хорошо, индикация есть, но нет звука на колонках. Дядя, который отдал, сказал, что он работал работал и вдруг перестал работать. Всё есть, а звука нет и сказал, что возможно проблема с каскадами. Осмотрел колонки внешне - нареканий нет, не рваные. Дядя сказал, что на всю мощь не слушали. Обычно на среднем и чуть ниже уровнях. Помогите, кто чем может! Очень бы хотелось оживить всё это и выбросить на помойку китайские genius на 1.5 ватта. Заранее спасибо!





P.S. Схему и фото устройства прикладываю ниже:



s45.radikal.ru/i109/1312/bd/f27434a28d38.png

i069.radikal.ru/1312/94/8bb37d38c72e.jpg

s020.radikal.ru/i705/1312/ba/1d70e76a6457.jpg





З.Ы. Имею простенький made in china тестер, так что если необходимо - сделаю какие вам необходимы замеры и простите,что на радикал загрузил - не прикреплялись сюда

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Мирный Атом
Очень хорошая статья https://datagor.ru/tuning/2358-radiotehnika...e-k-zhizni.html

Я при ремонте и переделке ее придерживался.

спасибо за статью. Сейчас прочитаю, но проблема в том, что по ссылке прибор был хоть как-то рабочий....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Прибор есть ? Пользоваться тестером умеешь ? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Мирный Атом

Прочитал. Слишком уж всё сложно)))) но конденсаторы смогу поменять,да и звук бы поднять сначала



Добавлено после раздумий:

Прибор есть ? Пользоваться тестером умеешь ? :smile:

Да. Думаю, что да))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда меряй напряжения относительно корпуса усилителя.

1.На конденсаторах блока питания там должно быть четыре напряжения

+31, -31, +26, -26 вольт.

2. На выходе усилителя. Можно прямо в разьеме на колонки.

3. На выходе самих блоков УНЧ-50-8 (разъем XS6 контакт 4 . разъем XS9 контакт4)

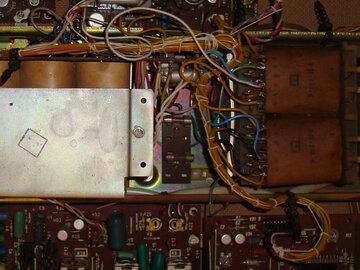

Посмотрел фото. Там внутри есть два предохранителя. Целы ??



Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Мирный Атом
два предохранителя. Целы ??

целые. Измерения сейчас сделаю

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
целые. Измерения сейчас сделаю

Иван!

Не надо торопиться менять вслепую конденсаторы, сначала надо добиться работоспособности усилителя.

1. Проверить колонки можно тестером измерив их сопротивление. Если оно от 3 до 20 Ом, они исправны.

2. Поскольку усилитель перестал работать (оба канала, как я понял) внезапно и без дыма, проблему надо искать в блоке питания или в блоке защиты акустики.

3. Есть ли в колонках подключенных к усилителю хоть какой-то шум, если приблизить ухо?

Если есть - один путь, нет - другой.

4. Скорее всего - тишина. Это может быть из-за неисправности:

а) блока питания,

б) одного из оконечных УМЗЧ,

в) узла защиты.

5. Чтобы определить это, надо измерить напряжения, как указано выше.

Осторожно! Если при этом сделать замыкание, сгорит что-то еще и искать будет намного труднее.

Отклонение измеренных напряжений от схемных могут быть до ±20%, если они отличаются в разы - скорее всего неисправность. Как ее устранить - отдельная песня.

6. Лучше всего найти какого-нибудь "дяденьку" или друга, который разбирается в этом.

7. Лезть что-то перепаивать пока рановато.

8. Думаю, или какой-то предохранитель (на глаз это не определить), или сдох один канал (при его отключении другой заработает), а скорее всего узел защиты.

Здесь, если поискать, этот вопрос обсуждался, надо найти и изучить.

Переписывать каждый раз одно и то же для каждого новенького - не лучшее решение вопроса.

9. Надо выложить сюда результаты измерений узла в котором напряжения резко не в норме.

Начинают с питания, затем - УМЗЧ, затем - защита.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Мирный Атом
Тогда меряй напряжения относительно корпуса усилителя.

2. На выходе усилителя. Можно прямо в разьеме на колонки.

нули

Тогда меряй напряжения относительно корпуса усилителя.

3. На выходе самих блоков УНЧ-50-8 (разъем XS6 контакт 4 . разъем XS9 контакт4)

Если я правильно нашел(транзисторы там) - нули

Тогда меряй напряжения относительно корпуса усилителя.

1.На конденсаторах блока питания там должно быть четыре напряжения

+31, -31, +26, -26 вольт.

у верхних трех успел замерить напряжение - 26,0, 25,7, 27,0 под нагрузкой. После этого провод у щупа отпал. Попробую сделать сейчас.

Написал так,как измерял(имею ввиду порядок)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

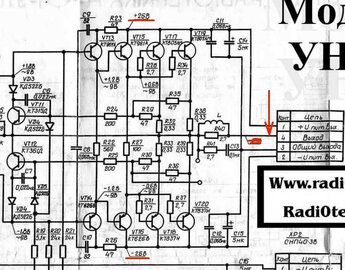

Какие постоянные напряжения в указанных точках при включенном усилителе в модулях УНЧ-50?

Я просто уточняю. И напряжение на выходах (указал стрелкой) точнее - должен быть не чистый ноль, а сколько?

Если в норме, перейдём к узлу защиты, но прежде можно убедиться, что усилитель работает - надо подключить любой динамик через резистор порядка 100 Ом, лучше 1-2 ватта, но можно полватта прямо к точке, которую я указал стрелкой. Если из динамика будет негромкий звук (не надо форсировать), проблема с защитой.

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Мирный Атом
Иван!

Не надо торопиться менять вслепую конденсаторы, сначала надо добиться работоспособности усилителя.

1) одна похоже не работает. очень грустно(((

2) точно не известно, был дым или нет,но горелого вроде бы ничего нет,как по запаху,так и цвету

3) тишина.никаких шумов

Я искал на форуме и как-то не наткнулся на эту тему



Добавлено после раздумий:

Какие постоянные напряжения в указанных точках при включенном усилителе в модулях УНЧ-50?

проверять также - 1 щуп в точку, один на корпус?

Я просто уточняю. И напряжение на выходах (указал стрелкой) точнее - должен быть не чистый ноль, а сколько?

Если в норме, перейдём к узлу защиты, но прежде можно убедиться, что усилитель работает - надо подключить любой динамик через резистор порядка 100 Ом, лучше 1-2 ватта, но можно полватта прямо к точке, которую я указал стрелкой. Если из динамика будет негромкий звук (не надо форсировать), проблема с защитой.

к сожалению, нет таких резисторов

Изменено пользователем Мирный Атом

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
индикация есть, но нет звука на колонках.

Индикаторы уровня работают с выхода мощновика, искать скорее надо в модуле защиты. При включение слышно щелчок реле ?

Поделиться сообщением


Ссылка на сообщение
