Вместо резистора поставить электронный дроссель. Например по такой схеме. Нижнюю часть можно не смотреть там питание для смещения оконечного усилителя. Смотрим то, что идет с обмотки 250в на диодный мости и далее схему самого сглаживающего фильтра.





Мощный полевой транзистор гораздо удобнее крепить к радиатору чем резистор. Выходное сопротивление источника питания с таким "дросселем" гораздо ниже чем с резистором. Напряжение питания поднимется примерно до 300 вольт. Резисторы в катодах 6Н6П уменьшить так, чтобы через лампы шел ток примерно 30мА. На каждой лампе анод-катод примерно 145в умножаем на ток 30мА = 4.3Вт При допустимых 4.8Вт Ну можно чуть снизить ток 25-28мА так чтобы суммарная мощность рассеивания не превышала 8Вт (4Вт на половину).

Ток измеряем по падению напряжения на нижнем катодном резисторе. Например на 8 ноге 3.7 вольта сопротивление 150 Ом. Ток получится 3.7/150=0.025А



А можно по подробнее о преимуществе такого решения, в отличие от текущего?

Сейчас поставил керамический резистор 2кОм 5W, анодное 256В что на мой взгляд благоприятнее для лампы чем максимально дозволенные 300В.

Изменено 20 Ноября, 2013 в 12:47 пользователем morphy

[TANk]

Коэф сглаживания пульсаци у электронного фильтра на порядок больше.

Выходное сопротивление источника питания тоже гораздо ниже.

Транзистор гораздо легче прикрепить к радиатору или корпусу для отвода тепла чем резистор.



анодное 256В что на мой взгляд благоприятнее для лампы чем максимально дозволенные 300В.



Лампы стоят 2шт одна над другой. Напряжение анод-катод для каждой из этих ламп равняется половине напряжения питания. Тоесть при питании 300в на каждой из ламп будет по 150 вольт. Чтобы в такой схеме достичь максимально допустимого 300в напряжения на лампе надо анодно питание сделать порядка 550-600 вольт.

[Гость morphy]

Помогите пожалуйста с номиналами в схеме стабилизатора!

Резисторы на какую мощность должны быть?

Кондеры, C1, С2, С3 на какой вольтаж?

С1 и С3 обязательно должны быть такой емкости как на схеме? На текущий момент имеются 4 кондера 220мкФ 400В, так же около 4 кондеров 470мкФ 220В из них что то можно сообразить? Т.к покупать кондер на 800мкФ не очень то хочется, да и в корпусе места не так много.



Вольтаж замерял, с транса ТАН-28 на мост идет ~250, после моста 330 прямых, после резистора 260. Резистор хоть и поставил керамику на 5Вт 2кОм все равно греется сильно. Так же сегодня решил поставить предохранитель на 0.5А за вместо 3А, выгорают махом :angry:

[bdna]

Помогите пожалуйста с номиналами в схеме стабилизатора!

Резисторы на какую мощность должны быть?

Кондеры, C1, С2, С3 на какой вольтаж?

С1 и С3 обязательно должны быть такой емкости как на схеме? На текущий момент имеются 4 кондера 220мкФ 400В, так же около 4 кондеров 470мкФ 220В из них что то можно сообразить? Т.к покупать кондер на 800мкФ не очень то хочется, да и в корпусе места не так много.



Вольтаж замерял, с транса ТАН-28 на мост идет ~250, после моста 330 прямых, после резистора 260. Резистор хоть и поставил керамику на 5Вт 2кОм все равно греется сильно. Так же сегодня решил поставить предохранитель на 0.5А за вместо 3А, выгорают махом :angry:



Добрый день. сам постоянно пользуюсь эл.дросселем, поэтому попробую ответить. Если что Александр (tank) подправит.

С1 у Вас уже стоит, тот который после диодного моста.

С3 можно поставить такой же.

С2 (вместе с R3) задает время нарастание напряжения до максимального (задержка анодного).

все конденсаторы, исходя из приведенных Вами напряжений БП, на 400В.

Делитель R1+R2 задает напряжение на выходе. меняя соотношение можно менять напряжение.

из рекомендаций:

- разница напряжения между входом и выходом не рекомендуется менее 20-30 В

- R4 ка можно ближе затвору. практически на ногу транзистора.

- можно использовать и другие полевики подходящие по напряжениям, главное смотреть чтобы в нем (в транзисторе) внутри был встроенный защитный стабилитрон. например в указанном на схеме 2SK2996 или STP9NK50Z (я этими пользуюсь) он есть. а вот например в IRF830 (который тоже можно использовать) защитного стабилитрона нет. поэтому нужно ставить отдельный.

- ну и наконец эта схема легко превращается в стабилизатор, при необходимости.

[TANk]

С1 и С3 обязательно должны быть такой емкости как на схеме?

схема питаня довольно мощного двухтактного усилителя. Для ушного С1 С3 100μF хватит с запасом.



ну и наконец эта схема легко превращается в стабилизатор, при необходимости.

резистор R2 заменяем на цепочку стабилитронов на нужное напряжение. Стабилитроны желательно зашунтировать конденсатором на 1-10 μF. Лучше бутербродом из 0.1μF пленки и электролита на 10μF.

В зависимости от тока и напряжения стабилитронов подбираем номинал R1.

[Гость morphy]

Спасибо за прояснения! А диод какой подойдет?

[bdna]

Спасибо за прояснения! А диод какой подойдет?

например КД226

его назначение разрядить побыстрее С2 после выключения питания.

[Гость morphy]

КД226В подойдет?

[bdna]

КД226В подойдет?

вполне подойдет.

[Гость morphy]

А резисторы на какую мощность?

[TANk]

0.25-0.5Вт Мельче не использую (по причине удобства)

А так, пользуясь законами Ома и Джоуля-Ленца можно посчитать за несколько минут.

Например R1+R2 имеют сопротивление 215ком при анодном напряжении на входе 350 вольт через них пойдет ток равный 350/215000=1.6мА

Мощность выделяемая на резисторе при этом будет I^2*R Для R1 это 0.0016*0.0016*15000=0.03Вт. для R2 это будет уже 0.5Вт Это самый греющийся резистор. Для остальных мощность 0.125Вт будет с 3-10кратным запасом.

[Гость morphy]

Собрал, подключил на входе 342, и на выходе 342 ((((

Собирал все на печатке, чуть позже выложу схему.

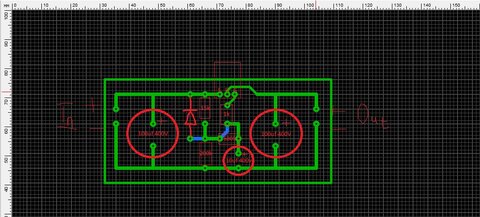

Печатка:





UDP: Извиняюсь, транзистор оказался пробит (( Либо пробитый продали, либо я его. Эх жалко 61р транзистор (

Изменено 25 Ноября, 2013 в 17:04 пользователем morphy
