Доброго времени суток, датагорцы! Решил я осуществить давнюю задумку, собрать простенький усилок на лампах. В схемотехнике я не бум бум а скорее бам бам, поэтому пришлось долго курить интернеты, искать что то наиболее простое и подходящее, выбор пал на популярнейшую схему Александра tANK'a. Схема довольно простенькая, но мне как человеку без опыта дается довольно туго, по ходу разбирательств возникает гора вопросов на которые ответы найти, увы не могу. Поэтому обращаюсь к вам, знающим и опытным!

Вопросы:

1. Как правильно подать накал с имеющегося транса(если не затруднит, нарисуйте схемку подачи)?

2. Правильно ли развел схему?

3. Что можно дополнить/убрать из списка элементов?



Что на данный момент имеется для сборки:



Транс - ТАН 28/220 х1

Лампы - 6Н23П х6



За остальными компонентами собираюсь в радиотовары, на данный момент список такой:



Резисторы:



2кОм 2Вт х1

200Ом 0.25Вт х4

1кОм 0.25Вт х2



Резистор переменный сдвоенный:



22-47кОм 0.25Вт х1



Резистор подстроечный:



330-470Ом 0.25Вт х2



Кондеры полярные:



220мкФ 400В х4

3300мкФ 6В х2



Кондеры неполярные:



0.1 мкФ 300В х2

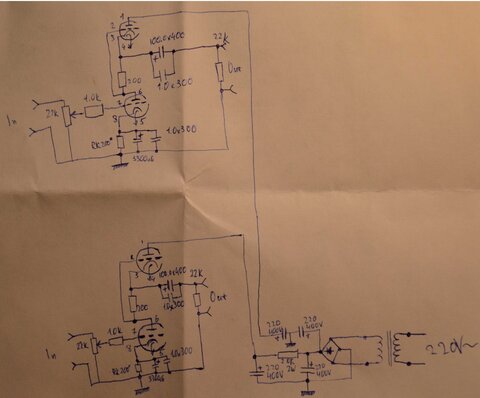

Фото нарисованной схемы:


Изменено пользователем morphy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот тут схема (правильная). https://datagor.ru/amplifiers/tubes/108-str...naushnikov.html

Там же на портале масса образцов.



Ноги транса 19,21 и 20,24 - накал.

Мощность его, конечно с огромным запасом.



и по приведенной схеме не вижу 0.1 мкФ 300В х2. Там нало 1,0 300В 4 шт., а 220мкФ 400В надо 2 шт.

Изменено пользователем ads

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morphy
Вот тут схема (правильная). https://datagor.ru/amplifiers/tubes/108-str...naushnikov.html

Там же на портале масса образцов.



Ноги транса 19,21 и 20,24 - накал.

Мощность его, конечно с огромным запасом.



и по приведенной схеме не вижу 0.1 мкФ 300В х2. Там нало 1,0 300В 4 шт., а 220мкФ 400В надо 2 шт.



Извиняюсь, забыл уточнить. На схеме пытался изобразить 2 канала.

С 19,21 и 20,24 можно напрямую подключать в накал? Мне советовали соединить через общий провод добавив резисторы 0.5 Вт, только с каким номиналом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

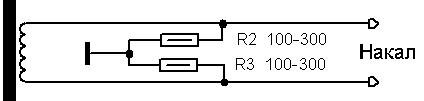

Если нет фона - можно не ставить эти резисторы.


Изменено пользователем ads

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morphy
Если нет фона - можно не ставить эти резисторы.



Большое спасибо! Завтра затарюсь элементами, приступлю к сборке. Результатом поделюсь, если интересно =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

у меня такой есть )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morphy
у меня такой есть )



Он по моему у все есть :smile: . Постараюсь корпусом удивить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morphy

Все таки собрал!! Звучит хорошо.

Есть фон, но это пока в варианте без резисторов в токе накала. Прикуплю рубиконы или nichicon, сигнальные провода заэкранирую буду собирать в корпус.

А пока вопрос, какую звуковушку прикупить USB т.к кроме ноута ничего нет? Бюджет 4к

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis
Все таки собрал!! Звучит хорошо.

Есть фон, но это пока в варианте без резисторов в токе накала. Прикуплю рубиконы или nichicon, сигнальные провода заэкранирую буду собирать в корпус.

А пока вопрос, какую звуковушку прикупить USB т.к кроме ноута ничего нет? Бюджет 4к

У меня одна Aureon 5.1 USB MKII _https://www.terratec.net/en/products/Aureon_5.1_USB_MK_II_2120.html,

Вторая ZERO DAC _https://www.head-fi.org/t/269458/review-zero-24-bit-192khz-dac-headphone-amp-pre-amp

Свои деньги обе отрабатывают с лихвой. ZERO DAC имеет неплохой потенциал доя тюнинга, вплоть до лампового выхода, материалы есть в иНете.

Про то, чтобы запитать накалы постоянкой не думали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morphy
У меня одна Aureon 5.1 USB MKII _https://www.terratec.net/en/products/Aureon_5.1_USB_MK_II_2120.html,

Вторая ZERO DAC _https://www.head-fi.org/t/269458/review-zero-24-bit-192khz-dac-headphone-amp-pre-amp

Свои деньги обе отрабатывают с лихвой. ZERO DAC имеет неплохой потенциал доя тюнинга, вплоть до лампового выхода, материалы есть в иНете.

Про то, чтобы запитать накалы постоянкой не думали?



Мысли были, но думаю если через резисторы шум уйдет, то зачем? Сейчас 6Н6П поставил, благо транс позволяет. Пока не могу понять что мне больше по душе. Фон как то странно себя ведет, при изменении громкости переменным резистором, на максимальной громкости уходит в левое ухо, в правом слышен только фон звуковухи ноута, если повернуть примерно на середину появляется и в правом, но в левом все же посильнее. Пока грешу на переменный резистор, и местами кривую пайку.

Изменено пользователем morphy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думаю, что это монтаж в первую очередь виноват.

У меня в таком же усилке вообще этих резисторов нет - и тишина такая, что никакой возможности определить в наушниках, включен аппарат или нет. Переменный резистор советский недоработаный. Думал, что так хорошо из-за того, что на работе заземление есть, специально принес домой - фона не появилось.

Дай фото монтажа посмотреть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования

Вы сможете оставить комментарий после входа



Войти сейчас
