Собираем колонки на VISATON SC10N + VISATON W170S

=https://www.visaton.com/en/bauvorschlaege/2_wege/altoi/construction.html

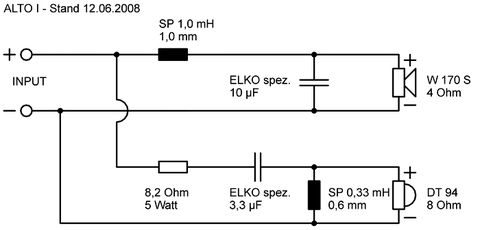

есть схема


надо нарисовать печатку, кто соображает, помогите пожалуйста


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Что значит "надо нарисовать"? В чём, на чём и чем? :smile:

На приведённой слишком тонкие дорожки.

И вообще, такие фильтры лучше собирать навесным монтажом, максимально используя существующие выводы (но, без фанатизма), одножильным (например, обмоточным) проводом, чечением от 1,5 кв.мм.

Изменено пользователем alvis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все верно, фильтра аккустических систем делаются в большинстве случаев навесным монтажем. При таком виде монтажа существуют особые правила компоновки, почитайте на рунете об этом много сказано!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
надо нарисовать печатку

Евгений.

Здесь всё правильно написали, что смысла в печатной плате нет, проще и лучше делать соединения проводами.

Но и в случае печатной платы и при монтаже проводами надо знать габариты конкретных деталей.

Откуда мы знаем, какие у вас катушки, конденсаторы, резисторы?

Какая польза будет от наших рисунков?

Надо взять рельные детали, положить на стол и подвигать их так, чтобы было удобно паять и провода чтобы были покороче.

Катушки по возможности разносить подальше друг от друга (еще желательно, чтобы их оси были перпендикулярны, но уверен, что у вас не хаенд, так что можно игнорировать).

Детали фильтров нередко тяжелые и надо предусмотреть как их крепить.

Так что, теперь фото разложенных на столе деталей - в студию!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

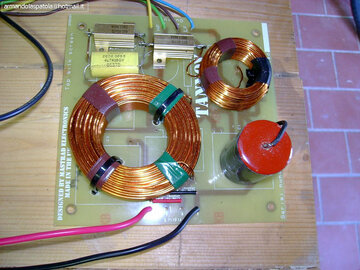

Вот, например, плата фильтра. Догадайся с трёх раз из чего она сделана.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вот, например, плата фильтра.

Евгений! Как к такому фильтру сделать печатную плату??

Промышленность часто делает печатные платы, особенно для дешёвых АС, только из-за технологичности - быстрее и дешевле, чем заставлять людей паять вручную, да и ошибиться труднее. Кроме того в таких АС обычно ставят дешевые малогабаритные детальки именно для печатного монтажа.

Ку-ку, реакция какая-нибудь будет?

Или спросил и в сторону?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну я думал на печатке как то правильнее и красивее

просто я ж за ноги не знаю как спаять, а на печатке мне проще

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Тогда надо посадочные размеры иметь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тогда надо посадочные размеры иметь.

Вот про это я и писал - расположить детали на столе и найти удобное размещение для них.

Но детали-то крупные и тяжелые, часто их надо крепить винтами, хомутами, шурупами.


В фольгированном материале для них надо делать дырки, что не очень-то удобно.

Можно, конечно, сделать и печатную плату, но думаю, что времени и усилий на это уйдет немало, а результат будет сомнителен.

Итак, если у вас малогабаритные детали, выводы которых удобно впаивать в плату (посмотрите на мой рисунок, где указал стрелками конденсаторы МБГО - как их в плату впаивать??), можно делать печатный монтаж (тем более у вас деталей с гулькин нос).

Вам так удобней - делайте.

Но как мы, не зная Ваших деталей, можем что-то нарисовать??

И если делать, дорожки должны быть как можно шире.

Уверен, Вы вполне сообразите как развести 5 деталей.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ну я думал на печатке как то правильнее и красивее

просто я ж за ноги не знаю как спаять, а на печатке мне проще

Вот как раз и не проще, если что то не так, печать придётся выкинуть, и делать другую.

Проще и практичнее сильноточные фильтры делать навесным монтажем.

На печати такие фильтры делаются только в условиях серийных производств и при полностью отлаженной схеме.

А тут, захотите добавить одну детальку и ....не выйдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Евгений, посмотрите на примеры фильтров для акустики сделанных на печатных платах, потом сравните их со своей платой.

Начинать надо с подбора деталей. Размеры конденсаторов и катушек в фильтре будут очень сильно отличаться от задоженных в стандартные библиотеки СпринтЛайоута или подобной рисовалки для печатных плат.

Потом, как вам уже говорили, все реальные детали располагаем на листе бумаги и двигаем стараясь разнести катушки индуктивности подальше друг от друга и установить их желательно еще и в разных плоскостях или хотя бы перпендикулярно друг другу.

После того как приблизительное положение найдено можно начинать рисовать плату.

Сечение дорожек на плате делать максимально возможным.



post-44-1375563324_thumb.jpg post-44-1375563330_thumb.jpg





post-44-1375563336_thumb.jpg post-44-1375563342_thumb.jpg









Но перед окончательной сборкой желательно собрать все навесным монтажом на куске фанеры и проверить действительно ли все работает как надо.

Обычно после этого этапа кусок фанеры с собранным навесом фильтром переносится внутрь АС и про изготовление печатной платы (пока дело не дойдет до серийно выпускаемого образца) забывают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

там всего пять деталей, размеры не проблема, я просто думал какие то особенности есть по разводке дорожек

я взял

Катушка индуктивности Jantzen Round Coil 0.70 mm 0.33 mH (1021)

Терминал акустический Visaton ST 77

Конденсатор MKP Jantzen Cross Cap 400V 3.3 uF

Конденсатор MKP Jantzen Cross Cap 400V 10 uF

Резистор MOX Jantzen 10W 8.20 Ohm metallized

Катушка индуктивности Mundorf MCoil Air-core L100 1.0 mH 1.00 mm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
