Емкостной датчик на qt100помогите доработать под реле

[Гость susliklife]

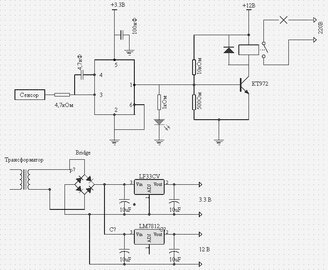

Собрал схему емкостного датчика на qt100/

Все заработало но вот через транзистор подключил к ней реле, при при дотрагивании к сенсору лампа включается и моментально выключается. Подскажите как сделать так что бы при одном нажатии лампа включалась а при другом выключалась??

Подскажите именно что сделать с выводом микросхемы номер 1, тоесть с выходом. как туда цепануть реле что б оно функционировало по данному требованию

А то теряю всякую надежду(((((

[Yamazaki]

Т-триггер на логике нужно добавить. Есть какие-то микросхемы, в которых он уже реализован, но я сейчас не вспомню с ходу... Т-триггер можно получить из D-триггера (555ТМ2, 74LS74) или из JK-триггера.

_https://gpsguru.ru/content/view/486/32/

[Гость susliklife]

Т-триггер на логике нужно добавить. Есть какие-то микросхемы, в которых он уже реализован, но я сейчас не вспомню с ходу... Т-триггер можно получить из D-триггера (555ТМ2, 74LS74) или из JK-триггера.

_https://gpsguru.ru/content/view/486/32/

Блин вот так и думал что все же не из-за триггерного режима работы) Скажите а что либо на оптопаре либо на симисторе придумать не выйдет???

Я так понимаю что единица с вывода qt100 (1 нога) на секунду перейдет на вход триггера а на выходе его останется единица до следующего поступления сигнала на вход триггера?

Дело в том что у меня не хватает знаний поставить этот триггер правильно в цепь что бы я наверняка не ошибся, если вас не затруднит будьте любезны подсказать как это реализовать. Буду вам очень признателен :smile:

[reper]

Я так понимаю что единица с вывода qt100 (1 нога) на секунду перейдет на вход триггера а на выходе его останется единица до следующего поступления сигнала на вход триггера?

Именно так. Практически - во- первых, yamazaki указал ссылку, ежели не понятно - набираешь в поиске "Т триггер" и получишь море информации и выберешь подходящую.

[Гость susliklife]

К561ТМ2

Это микра двух двухступенчатых d-триггеров .



по этой схеме нужно переделать К561ТМ2.

только вот по карте Карно не понял, подается всего на один вход 1 и то на одном Q 1 то на Q вектор единица какой выход верный??

[Chugunov]

Александр!

Советую изучить

_https://digteh.ru/digital/T_trigg.php

достаточно рмс. 1 и 2.

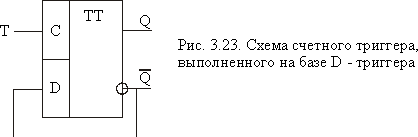

Надо выход Q с черточкой сверху соединить со входом D

Сигнал подают на вход С а снимают с Q

Это если при прикосновении и УДЕРЖАНИИ пальца лампочка вспыхивает и гаснет т. е. проходит импульс, в первом посте написано невнятно.

Есть еще нюанс - чтобы при включении устройства лампочка обязательно горела или не горела, надо использовать начальную установку, но это следующий вопрос.

Чтобы К561ТМ2 работала, надо R и S входы подключить к общему проводу!!

Питать ее от 12 В.

С подключенной микросхемой надо убрать 500 Ом.

1 кОм к светодиоду надо увеличить в несколько раз или удалить.

Есть желание и упорство с этим работать?

Если нет, напишите.

[Гость alvis]

А можно и вообще вот так.

Взято отсюда _https://forum.cxem.net/index.php?showtopic=75793

Там ещё есть

[Гость susliklife]

А можно и вообще вот так.

Взято отсюда _https://forum.cxem.net/index.php?showtopic=75793

Там ещё есть

Эм.. Чего то я только не понял как оно работает?)) Хотя такой вариант больше всего бы подошел. Вы не могли бы обьяснить пожалуйста?



Александр!

Советую изучить

_https://digteh.ru/digital/T_trigg.php

достаточно рмс. 1 и 2.

Надо выход Q с черточкой сверху соединить со входом D

Сигнал подают на вход С а снимают с Q

Это если при прикосновении и УДЕРЖАНИИ пальца лампочка вспыхивает и гаснет т. е. проходит импульс, в первом посте написано невнятно.

Есть еще нюанс - чтобы при включении устройства лампочка обязательно горела или не горела, надо использовать начальную установку, но это следующий вопрос.

Чтобы К561ТМ2 работала, надо R и S входы подключить к общему проводу!!

Питать ее от 12 В.

С подключенной микросхемой надо убрать 500 Ом.

1 кОм к светодиоду надо увеличить в несколько раз или удалить.

Есть желание и упорство с этим работать?

Если нет, напишите.

Я несколько недель не могу разобраться. И это уже принцип) в конечную нагрузку будет подключена позже полтора метра светодиодной ленты.

Прошу прощения за отсутствие знаний. Я студент, пока месть только учусь. И мне уже стыдно будет даже перед самим собой) требуется что бы при кратковременном прикосновении лента включалась, а ещё при одном выключалась. Обычный включатель выключатель. Просто я уже побывал на 4х форумах известных вами и мной и никто нигде на данный момент не смог мне ответить на мой вопрос) Теперь я вижу два варианта решения схемы. Получится ли сделать триггер на реле? Или там нужно будет отдельно что нибудь нажимать?

[Yamazaki]

https://forum.datagor.ru/index.php?s=&s...ost&p=62452

Вот эта схема работает железно. Проверял сам. Одно нажатие включает нагрузку, второе выключает. Нужно только две релюхи каждая по две перекидных группы контактов, причем напряжение питания реле должно быть вдвое меньше, чем напряжение питания всей схемы. Скажем, от 12 вольт в этой схеме будут нормально работать 5вольтовые.



Всё-таки рекомендую вам сделать на микросхеме. Это дешевле, проще и не щёлкает. Раздобудьте или 74LS74 или 74HC74 или типа того 74_буквы74, я вам нарисую схему.

Или, как вариант, на советской К561ТМ2 (хотя можно сделать и на 155ТМ2, и 555ТМ2 и т.п.)

https://forum.datagor.ru/index.php?s=&s...ost&p=63852

Только со входа резистор подтяжки и кнопку выкинуть, а вход подключить к выходу qt100

[Гость alvis]

Эм.. Чего то я только не понял как оно работает?)) Хотя такой вариант больше всего бы подошел. Вы не могли бы обьяснить пожалуйста?

Назовём левый резистор R1, а правый R2.

При подаче питания конденсатор заряжается через нормально замкнутые контакты К1.1 и кнопки.

При нажатии на кнопку, конденсатор разряжается через обмотку реле, реле срабарывает, замыкается и "подхватывается" ("становится на самоблокировку") контактами К1.2.

При отпускании кнопки конденсатор через резистор R1 и нормально разомкнутые контакты К1.1 подключается к общему проводу и дополнительно разряжается.

При повторном нажатии, разряженный конденсатор подключается к обмотке реле, на некоторое время напряжение на ней падает и реле "отпускает".

Вот, как-то так.

Недавно собрал подобную схему с конденсатором на РПС20 - работает, как часы.

[Гость susliklife]

https://forum.datagor.ru/index.php?s=&s...ost&p=62452

Вот эта схема работает железно. Проверял сам. Одно нажатие включает нагрузку, второе выключает. Нужно только две релюхи каждая по две перекидных группы контактов, причем напряжение питания реле должно быть вдвое меньше, чем напряжение питания всей схемы. Скажем, от 12 вольт в этой схеме будут нормально работать 5вольтовые.



Всё-таки рекомендую вам сделать на микросхеме. Это дешевле, проще и не щёлкает. Раздобудьте или 74LS74 или 74HC74 или типа того 74_буквы74, я вам нарисую схему.

Или, как вариант, на советской К561ТМ2 (хотя можно сделать и на 155ТМ2, и 555ТМ2 и т.п.)

https://forum.datagor.ru/index.php?s=&s...ost&p=63852

Только со входа резистор подтяжки и кнопку выкинуть, а вход подключить к выходу qt100

Давайте на 74HC74 она есть у меня в городе. вы нимогли бы в ближайшее время нарисовать схему, просто что б я дважды на рынок не мотался) Большое спасибо

[Chugunov]

Я несколько недель не могу разобраться. И это уже принцип) в конечную нагрузку будет подключена позже полтора метра светодиодной ленты.

...требуется что бы при кратковременном прикосновении лента включалась, а ещё при одном выключалась. Обычный включатель выключатель.

Теперь я вижу два варианта решения схемы. Получится ли сделать триггер на реле? Или там нужно будет отдельно что нибудь нажимать?

Александр!

Почти всегда к одной цели ведут много дорог, надо только выбрать подходящую для себя.

Если интересует сенсорное переключение т. е. от касания - это одно, если нужен кнопочный переключатель, это другое.

Надо определиться, кого взять в жёны -ткачиху, повариху или...

Я предложил вариант, который можно поставить МЕЖДУ уже имеющимися и работающими (если я правильно понял) сенсорным и исполнительным узлом.

По ссылке, которую дал выше yamazaki https://forum.datagor.ru/index.php?s=&s...ost&p=63852 сообщение 45 на К561ТМ2 схема, которая практически совпадает с той, что я описал.

Релейные схемы IMHO сложнее т.к. требуются реле на определенные напряжения и они работают только от кнопки (или полупроводникового ключа), капризны в настройке.

Но даже простая типовая схемка на К561ТМ2 требует некоторых умений, ничего не поделаешь.

Просто я уже побывал на 4х форумах и никто нигде на данный момент не смог мне ответить на мой вопрос)

Вопрос не сложный, но надо ДЕЛАТЬ, мы не можем это сделать за вас, объяснить и посоветовать - сможем.

P.S. Сергей! Не надо ему на ТТЛ микросхемах, лучше КМОП - К561ТМ2 или импортном аналоге - питание (из рисунка) 3 и 12 В. Лучше сразу панельку, а микросхем 2-3 штуки, может одна выживет.

Изменено 25 Февраля, 2013 в 20:44 пользователем chugunov
