Двухтакт на 6П36С (нужна помощь)

[Vaskeee_93]

Доброго времени суток! сразу к делу.

Собрав свой первый ламповик недолго думая решил заняться вторым, по мощней. Марш-бросок по закромах Родины дал такие результаты:

5 х 6П36С, 4 х 6П3С, ТСШ-170, ТС-180, ТС-250, ну и мелочевка само собой.

Порывшись в гугле наткнулся на схему:

а вот и статья: 1https://drszoidberg.livejournal.com/559.html

Сразу она мне приглянулась, но лишь потом доглядел. что половины сам не разберу

По-сему прошу помочь по схеме:

1) Какое должно быть напряжение смещения? (по паспорту вроде 7В)

2) Можно ли данную схему переделать для 300-330В??

3) Какой должен быть ток анода?

Вопросы еще есть, но о них чуть позже, для начала хочу разобраться с этим. Жду советов, заранее благодарен!

Изменено 26 Октября, 2012 в 20:30 пользователем vaskeee_93

[TANk]

1. Где то нолик потерялся. порядка -70 (семьдесят) вольт надо на смещение подать. Смотрите оригинальную схему Сергеева Сергея на его сайте.

_https://www.sergeev21.-мы не распространяем ссылки на [народ.ру]-/6p36spp.htm

обратите внимание на схему блока питания. Там с трансформатора на смещение идет 120вольт, потом немного понижается делителем.

2. Ничего переделывать не надо. При напряжении питания 300в (вместо 360, а в оригинале Сергеева это порядка 330в) слегка снизится выходная мощность. Режимы выходных ламп подстроить регулятором "смещения" вместо 70 вольт на сетках придется выставить порядка 65. Вот и вся настройка.

3. У Сергеева ток анода установлен 55мА для каждой лампы. Контролируется тестером без сигнала на входе усилителя по падению напряжения 0.55в на резисторах номиналом 10 ом включенных в катоды выходных ламп. В вашем варианте схемы надо будет добиться падения напряжения 55мВ на измерительном резисторе номиналом 1 ом в катодах ламп. Именно для контроля тока через лампы он там и стоит. Произведение тока через лампу на напряжение между анодом и катодом не должно превышать максимально допустимой мощности рассеивания на аноде этой лампы (берется из справочника). Для ламп 6П36С максимальная мощность на аноде немного занижена (лампы предназначались для работы с высоким напряжением в блоке строчной развертки и с плохим охлаждением). Реально можно смело жарить эту дампу до 20-24Вт на аноде. Работают годами проверено неоднократно.

[Vaskeee_93]

Дико извиняюсь за лажу со смещением, не разглядел на оф. сайте

Кстати по напряжению: возьму последовательно 110 и 130 на ТСШ170, + у меня дома в сети постоянно 228-230.

Может пока не поздно заменить схему на оригинал??





Добавлено после раздумий:

А за понятное объяснение по току спасибо :smile:



Теперь второй вопрос: выходники

Из нормальных вариантов - все по 1, (ТС180, ТС250)

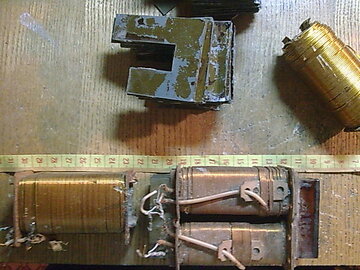

Но есть такое предложение: намотать выходники на железе от стабилизатора "Украина"

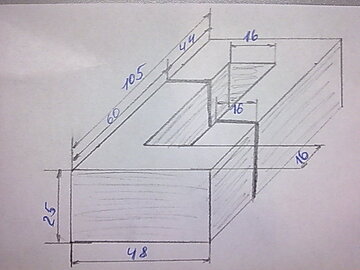

Вот его размеры (в высоту можно добавить)

Между наборами пластин слой материала похожего на гипс

Размеры родного каркаса: длина-68, высота-28, ширина-20. Каркасы буде пробовать делать новые

В длину каркаса влезло 83 витка сечением ~0.8

Пойдет не??

[al ex]

Для правильного транса на П-сердечнике нужно делать обмотку на двух катушках, а в данном случае и на одну может не поместиться, если ее общая толщина 16 мм (минус толщина каркаса) - для провода места катастрофически мало.

[Vaskeee_93]

Плохо дело..... А как силовики их можно будет использовать? 100Ватт долговременно даст??

Кстати, надыбал еще один транс, теперь есть ТС-180 и ТС-180-2, они сгодятся??

[TANk]

ТС-180 и ТС-180-2, они сгодятся??

Железо одинаковое. Так что в перемотку на выходники подойдут.

[Vaskeee_93]

это радует.

Но вот еще проблемка. При питании накала выхлопа напруга проседает до 5.5 с 4-мя лампами, и до 5.7 с 3-мя. Докинуть пару витков??

[TANk]

Падает до 5.7в с каким силовым трансформатором?

Может добрасывать пару витков не надо, а лучше перемотать обмотку более толстым проводом? Падает напряжение на активном сопротивлении обмотки, она начинает греться от этого. Добавление пары тройки витков только усилит нагрев обмотки и она сгорит совсем.



По поводу трансформаторов от стабилизаторов напряжения. Качаем эту программу

https://datagor.ru/software/429-powertrans.html

и потратив пару минут с линейкой и этой программой сможете сами ответить на свой вопрос. Да и по диаметру провода для перемотки накальной обмотки эта программа поможет определиться более точно.

[Vaskeee_93]

Огромнейшее спасибо за программу, не раз пригодится :smile:

На ТСШ-170. Даже Сергеев писал что при включении накала 4х ламп напрямую напруга падает до 5.5.

В запасе есть ТС250-2М, могу его перемотать; я с ним знаком, провод имеется, заодно намотаю сразу 250В (чтоб 350 получить).

Кстати, пока у меня будет неделя времени вдали от мастерской, пожалуйста посоветуйте где почитать о выходниках. Суть их мне ± понятна, но я не могу никак понять в какую сторону мотается (никак не въеду в схемы :smile: )

[Vaskeee_93]

И тишина...)

[TANk]

Суть их мне ± понятна, но я не могу никак понять в какую сторону мотается (никак не въеду в схемы

А чего думать то?

на заводе трансформатор мотается на станке. Пока катушку не намотают, она со шпинделя станка не снимается. намотка идет в одну сторону. Все по порядку. Если соединяем последовательно секции первичной обмотки, то конец предыдущей соединяем с началом последующей. Все просто.



Если же для каких то целей одна из секций мотается в противоположном направлении, то при ее последовательном соединении с другими секциями соединяем конец предыдущей с концом "наоборотной" секции, а ее начало с началом последующей. Правило левой руки. Все обмотки в трансформаторе должны создавать магнитное поле в одном направлении. Когда то это даже в школе изучали.

[Vaskeee_93]

Посмотрите пожалуйста я правильно понял?

Нагрузка 4 Ом

Первичка последовательно, вторичка параллельно
