Двухтактный ламповый усилитель на 6Н9С + 6П3С

[Гость Alp1Ne]

Здравствуйте) Электроникой занимаюсь давно, но в лампах новичек) Хотелось бы собрать двухтакт на 6н9с+6п3с. Нашел схемку Манакова

Но возникли вопросы:

Какие номиналы элементов лучше выбрать из разброса на схеме?

Какое лучше выбрать напряжение питания?

Можно ли запитать от тс-180 анодное? Но для смещения придется использовать второй трансформатор( Просто тс-180 валяется 3 штуки:smile:

Возможно кто то собирал и посоветует что лучше поставить или изменить для лучшего звучания:smile:

Заранее спасибо

[miketmb]

От разброса указанных элементов качество звука не пострадает,т.е что есть ,то и ставим.Сам собирал по этой схеме 3 варианта.Отличия были только в выходных лампах (6п3с,6п6с и 6п7с) и вых.трансах.При одинаковом анодном мощность в триоде у всех одна и та же-6 Вт.

По звуку больше склоняюсь к 6п6с,хотя разница в нюансах еле уловима(клоны одной лампочки).Для питания ставил и ТС-180.Обмотку на 130 в.( 2 по 63 в.) с удвоеним использовал для анодного-получилось под нагрузкой порядка 350 вольт,42 вольт пошли под смещение.

Больше внимания следует уделить межкаскадным кондерам и вых.трансам.Усилитель великолепно звучит как на малых,так и на больших уровнях,единственно,я не использую ни регулятор громкости(он в источнике),ни темброблок.

[Гость Alp1Ne]

И есть ли данные по намотке вых трансов, можеть статья какая нибудь? именно для этого усилителя:smile:

[TANk]

Г-807 - высоковольтная версия 6L6 (6П3С) с анодным колпаком на макушке. В остальном лампы одинаковые. Поэтому смело берем рецепт А. Шалина.



Перейдём к ещё более «народному» варианту – ТС180.

Это железо двухкатушечное, ПЛР 21 х 45.

Чистых 8,8 квадратов сечения.

Плюс весьма вместительные катушки.

Посмотрим, что можно на них намотать.

Первым делом напрашивается выходной трансформатор для РР.



16. Выходник для РР Г807. Ra-а = 8,34 ком / 8 ом.



Первичка: 4560 витков ПЭВ-2 0,31 мм. Rакт первички – 190 ом.

Вторичка: 144 витка ПЭВ-2 1,00 мм. Rакт вторички – 0,145 ома.

Приведённое – 145 ом.



На каждой катушке:

Четверть первичной обмотки – 1140 витков. Пять слоёв по 228 витков в слое.

Половина вторичной – 72 витка. Четыре слоя в параллель.

Ещё четверть первичной – 1140 витков. Пять слоёв по 228 витков.



Обмотки первички соединяются перекрёстно-последовательно,

вторички – последовательно.



КПД транса – 96%.



Этот трансформатор играл отличный бас. Кому такой нужен – пожалуйста!

Имейте в виду, что интересным вариантом будет запараллеливание первичек.

Тогда можно экспериментировать с Rа-а в широких пределах.

[Гость Alp1Ne]

Спасибо) Как раз есть такие трансы, буду перематывать)

[Vaysa]

Доброго всем времени суток.

В данный момент начал сборку данного усилителя, питание кенотронное трансформатор 380+380 вольт, (ну был такой от старого прибора)после кенотрона на конденсаторах получилось чуть больше 500вольт. Не многовато для питания? Раньше на 6п3с подавали до 600 :smile: они были слегка малиновыми и это было для "Шарманки" :smile: но это совсем другая история....

Какие резисторы в моем случае поставить в аноды 6н9с? По справочнику max 250в. Для начала хочу поставить выходные трансформаторы от Ригонды 102. или не стоит с таким напряжением?

[TANk]

Напряжение 500в получилось на холостом ходу. Под нагрузкой будет порядка 400-420в.



Ток через лампу 6Н9С в оригинальной схеме 1мА.

Соответственно на анодных резисторах (130кОм) этих ламп падает напряжение в 130в. На самих лампах напряжение порядка 150-160в.

Мы подаем напряжение питания например 420в. Чтобы режим 6Н9С не изменился и на ней осталось тоже напряжение в 160в на анодных резисторах должно падать уже 420-160=260в. При токе через лампу в 1 мА эти резисторы должны быть сопротивлением в 240-260 кОм.

[Segun]

Напряжение 500в получилось на холостом ходу. Под нагрузкой будет порядка 400-420в.



Ток через лампу 6Н9С в оригинальной схеме 1мА.

Соответственно на анодных резисторах (130кОм) этих ламп падает напряжение в 130в. На самих лампах напряжение порядка 150-160в.

Мы подаем напряжение питания например 420в. Чтобы режим 6Н9С не изменился и на ней осталось тоже напряжение в 160в на анодных резисторах должно падать уже 420-160=260в. При токе через лампу в 1 мА эти резисторы должны быть сопротивлением в 240-260 кОм.

Может тогда R9 увеличить

[Vaysa]

При токе через лампу в 1 мА эти резисторы должны быть сопротивлением в 240-260 кОм.

Алеександр, а трансформаторам от Ригонды 102 не поплохеет от такого напряжения? И обязательно в моем случае их проварить в парафине?

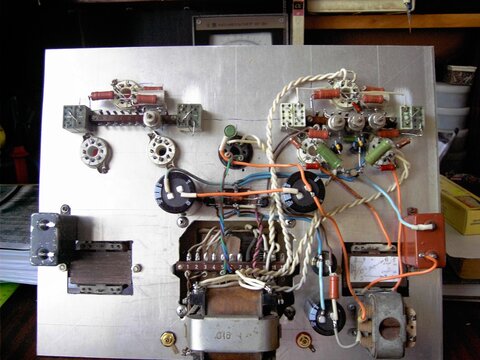

1канал уже собран, а включать боязно именно из за трансформатора, других пока нет.

R9 поставил 5к

[TANk]

Может тогда R9 увеличить

Можно и увеличить. Смотрим на ВАХ. Выбираем точку с напряжением на аноде 200в (примерно половина напряжения питания) ток 1мА. Смотрим какое будет напряжение смещения. Исходя из него расчитываем величину катодного резистора и анодного. При более высоком напряжении питания лампы 6Н9С работают лучше.



Алеександр, а трансформаторам от Ригонды 102 не поплохеет от такого напряжения?

Единственная неприятность, которая может случиться от повышенного напряжения питания - это пробой межобмоточной изоляции. Трансформаторы заводские, сделаны по ГОСТу. Должны держать 1000в напряжение между обмотками. Но это для новых только сделанных трансформаторов. Где и сколько лет они хранились и что и какая плесень в них могла завестись - неизвестно. Лучше перед включением проварить в парафине желательно. Это улучшит изоляцию. А можно, если есть такая возможность, проверить изоляцию мегаомметром на пределе 1000в.

[Гость Alp1Ne]

Tank, а при намотке на тс-180 не нужно делать зазор как делают на твз?)

[Vaysa]

Трансформатор на РР собирается без зазора
