Усилок на 6н1п+6п3с

[seafree]

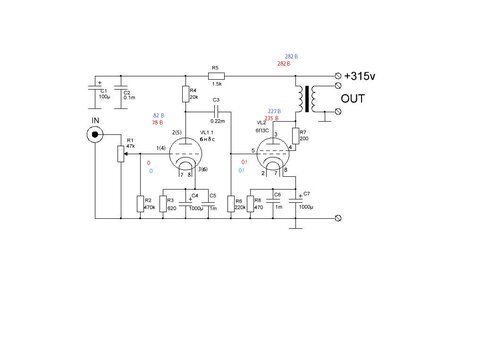

Хочу собрать усилитель по данной схеме , сомневаюсь в правильности номиналов элементов . Прошу помощи . Можно ли в качестве выходного тр-ра применить ТВЗ-1-1 ? Поправте номиналы элементов . Заранее спасибо.

Изменено 1 Августа, 2012 в 11:19 пользователем seafree

[TANk]

Пользуемся поиском. Находим вот эту тему

https://forum.datagor.ru/index.php?showtopic=1616

Читаем - там про усилитель на 6П3С и применимости, точнее неприменимости в нем трансформаторов типа ТВ3-х-х все написано.



По приведенной схеме - если половинки 6Н2П соединены параллельно, то с номиналами все в порядке. Если планируется использовать по половине на канал (одна лампа 6Н2П на оба канала) то тогда номиналы резисторов в катоде и аноде увеличить в 2 раза.

[seafree]

Спасибо , Александр. Да буду использовать одну 6н2п на два канала. Ксожалению кроме ТВЗ-1-1 ни чего нет. Буду на них пробовать.



Добавлено после раздумий:

Поправил номиналы в первом посту.



Добавлено после раздумий:

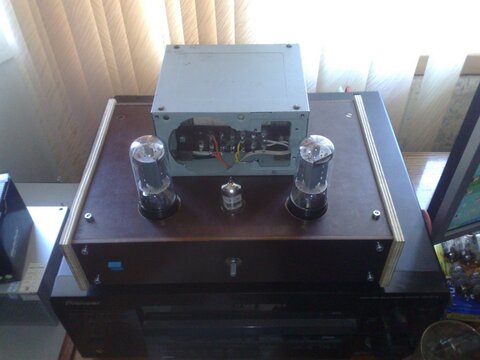

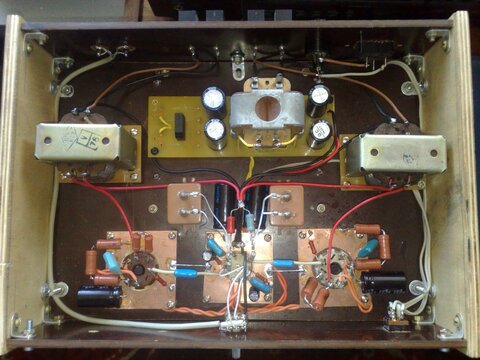

Собрал макет , звук хороший , даже на акустику с 87дБ громкости хватает. ТВЗ-1-1 переделанные , катушки надеты на железо от ТВ-3Ш и пропитаны парафином. Минимальная частота около 40Гц.

[TANk]

Можно поискать лампы 6П6С и поставить их. Мощность уменьшится, качество будет лучше, даже с ТВЗ.

Вариант второй - пока слушаешь этот усилитель потихоньку найти пару сердечников сечение 8-12кв/см и намотать правильные выходные трансформаторы. Прибавка в качестве звука ощутимая будет.

Ламповый звук - это болезнь, она заразная и очень плохо лечится. Чем дальше, тем большего будет хотеться.

[seafree]

У меня есть пару ОСМ-0,1 , несколько ПЛ , вот только с проводом напряг , на пару тр-ров может и хватит , но я их для чего нибудь получше берегу. 6п6с есть 8шт. я на них двухтакт хочу собрать . вот с этим усилком закончу и буду на 6п6с делать.



Добавлено после раздумий:

Возможно в первом каскаде применить 6н1п ? какие номиналы анодного и катодного резисторов будут?



Добавлено после раздумий:

Ламповый звук - это болезнь, она заразная и очень плохо лечится. Чем дальше, тем большего будет хотеться.

это точно , но больше чем на 6п6с или г807 я наверно не потяну , не говорю о 300в или 2а3 это заоблочно все для меня.

[TANk]

но больше чем на 6п6с или г807 я наверно не потяну , не говорю о 300в или 2а3 это заоблочно все для меня.

Я тоже ни одного усилителя на 2А3 или 300В еще не собрал. Возможно и не соберу, в планах пока не значатся. Есть много других не таких дорогих и разрекламированных ламп, которые при правильном подходе дадут результат ничуть не хуже.



Константин, зачем нам 2А3, когда есть 6П21С, которая стоит порядка 100-150руб. Это прямонакальный пентод который, будучи включенным в триодном режиме, по звуку сможет поспорить с любой даже самой именитой 2А3. Схема усилителя чуть чуть сложнее чем та, которая собрана сейчас. Сложнее блок питания тем, что на каждую из выходных ламп надо свою обмотку накала. И выходной трансформатор на железе от ОСМ-01 для этой лампы можно сделать очень неплохой. И трансформатор ТС180 для питания можно приспособить без перемотки, и в отличие от 2А3 эту лампу можно включить в ультралинейный или в пентодный режим, что даст больше мощности и свои нюансы звучания.

[seafree]

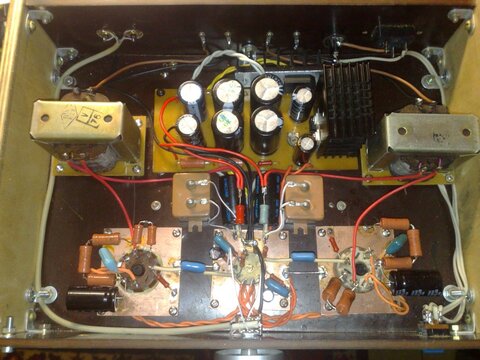

Изменил БП , поставил стабилизатор на накал . Убрал дроссель . Звук стал каким то жостким , транзисторным . Пропала мягкость .

Можно в первом каскаде поставить 6н1п , а то чувствительность большая. Слушаю музыку с компа , выход у звуковой почти 2в. Какие наминалы резисторов в аноде и катоде будут у 6н1п?

Изменено 11 Апреля, 2012 в 14:59 пользователем seafree

[TANk]

Для 6Н1П - в аноде 20-24кОм, в катоде 620-680 Ом. Можно поставить 6Н8С с этими же номиналами резисторов, чтобы уже все лампы были октальными.

[seafree]

Александр , спасибо. У меня уже корпус под пальчиковую лампу сделан , 6н8с у меня всего одна , я ее хочу в темброблок использовать по вашей схеме.

[seafree]

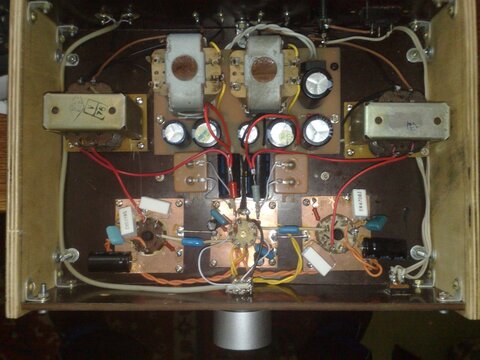

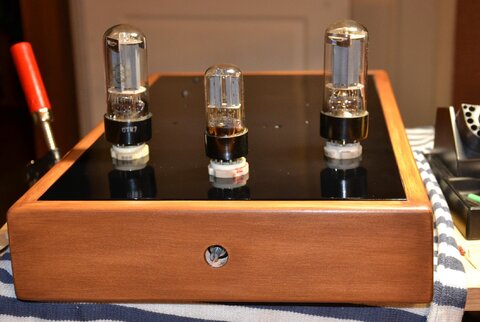

Опять изменил БП , убрал стабилизацию накала , поставил два дросселя по одному на канал , в предварительном каскаде поставил 6н1п , изменил резисторы катодный 680 Ом анодный 24 кОм, у выходной лампы в катоде поставил резистор 470 Ом 5Вт. сеточный резистор 220 Ом тоже на 5Вт. Звук стан хорошим , мягким , перегруза нет.

[Гость glc]

Сеточный резистор-то зачем на 5 Вт? Для лучшей большести (или для большей лучшести)? :smile:

[seafree]

Сеточный резистор-то зачем на 5 Вт? Для лучшей большести (или для большей лучшести)?

Сначала стояли 100+100 Ом , что то как то не по феншую , покупал в магазине деталюшки разные и их купил . Чтоб были.

Изменено 13 Апреля, 2012 в 12:09 пользователем seafree
