Помогите починить усилитель "Романтика" 50РУ 122С

[Гость Nikita94]

На месте VD3 может стоять КЦ410Б либо эта сборка из кд208а

[Гость Vityek777]

Я нудный, противный и пр. Для техники нужна точность формулировок и действий, иначе ничего не выйдет.

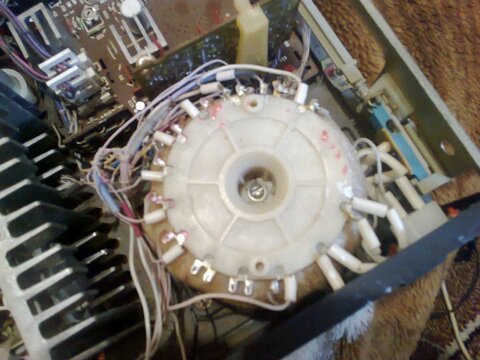

1. Я просил измерить переменное напряжение 27-вольтовых обмоток тр-ра. Что получилось? По схеме это выводы 11 и 13 на самОм тр-ре относительно общего провода.

2. "Надо черный провод тестера на корпус, а красный на предохранители." Нудный уточняет, при измерении пост. напр. пред. 200 В. (если чер.=общ.).

Что такое "515, 505, 1145" я не понял. Надо указывать единицы измерения хотя бы. Это ток, напряжение, сопротивление?

3. Если мостик VD3 по схеме на разъеме и выдирается, кричим "ура" и проверяем тестером диоды (правильнее проверять под рабочим напряжением, но мы схалтурим).

Выдираем мостик из платы.

Тестер на измерение сопротивления, где диод нарисован, обычно 2000 Ом.

Теперь к КАЖДому диоду по отдельности присоединяем щупы и смотрим результат, затем щупы меняем местами. Норма в одном положении сопротивление... вот я и влип, точно не скажу, ну от нескольких сот Ом до 1,2 кОм (оно одинаково у всех диодов данного типа), а в другом направлении - бесконечность.

Если хоть у одного диода сопр. единицы ом или 0, кирдык, или бесконечность в обоих направлениях. У всех диодов должно быть одинаковое сопр-ие в одном напр-ии и обрыв в другом.

Результаты - в студию, будем двигаться дальше. Пока результаты для меня сомнительны и недостоверны.

ЭТО ТОЧНО МОСТ VD3 ??? Дело в том, что у КД208 ток до 1 А - ОЧЕНЬ МАЛО. _https://www.chipinfo.ru/dsheets/diodes/208.html

первое, измерял я напряжение на трансформаторе показало 60 вольт но это при отпаянном диодном мосту и отключенными некоторыми проводами

второе, напряжение на предохранителях 54 вольт это только при отключенных проводах XS1 и XS2

диодный мост: каждый предохранитель показал 508-520 Ом, а в другом положении на экране тестера ничего не происходит

[Гость Nikita94]

А черный провод куда присоединял?

[Chugunov]

первое, измерял я напряжение на трансформаторе показало 60 вольт но это при отпаянном диодном мосту и отключенными некоторыми проводами

второе, напряжение на предохранителях 54 вольт это только при отключенных проводах XS1 и XS2

диодный мост: каждый предохранитель показал 508-520 Ом, а в другом положении на экране тестера ничего не происходит

Я всё равно нудный и добиваюсь внятного ответа.

60 В переменного напряжения(??) относительно общего провода?

Я просил замерить ДВА напряжения относительно общего провода. СКОЛЬКО?

***

КАК измерялось напряжение на предохранителях?

Один провод на одном предохранителе, другой на другом? Или один провод тестера жёстко на "земле", другой по очереди на одном, потом другом предохранителе???

Я не обладаю телепатией и пытаюсь чётко формулировать условия измерений, но ответов не понимаю.

Я пытаюсь сейчас понять - исправен блок питания или нет. Если нет, нельзя лезть дальше.

Нельзя наступать пока в тылу партизаны.

Если, как по схеме, напряжение обмотки 27 В, после выпрямления более 27 х 1,41 = 38 В быть не может!!! Никак (если исправен мост).

[Гость Vityek777]

Давайте по порядку переменное напряжение трансформатора 28.1 вольт :smile: относительно общего провода, одинаковое на 11 и на 13, извиняюсь за предыдущий пост просто я сначала не понял :smile:



Добавлено после раздумий:

на предохранителях я измерял так: на тестере поставил на измерение постоянного напряжения и один провод на первый предохранитель, а второй провод на другой предохранитель напряжение 54 вольт - это точно :smile:



Добавлено после раздумий:

Что дальше делать? :smile:

Изменено 2 Апреля, 2012 в 18:18 пользователем Vityek777

[Chugunov]

Давайте по порядку переменное напряжение трансформатора 28.1 вольт :smile: относительно общего провода, одинаковое на 11 и на 13, извиняюсь за предыдущий пост просто я сначала не понял :smile:

Добавлено после раздумий:

на предохранителях я измерял так: на тестере поставил на измерение постоянного напряжения и один провод на первый предохранитель, а второй провод на другой предохранитель напряжение 54 вольт - это точно :smile:

Что дальше делать? :smile:

Матерные слова я опущу. Практически все измерения делаются, когда общий щуп тестера на "земле"!!! Иначе получается вот такая...

Некорректно измерять так 54 В. А если перекос и одно напряжение выше, а другое ниже, а в сумме норма... Но это на будущее. Чтобы понимать друг друга, надо говорить на одном языке.

Делаю вывод - блок питания в норме. В первом приближении, а я просил промерить диоды - и тишина...

***

Можно вместо предохранителей вставить резисторы 2 ватта этак 10...100 Ом, одинаковые, если есть и включить ус. (без вых-ых мощных транз-ов). Если резисторы не будут гореть и пахнуть, измерить постоянные напряжения на оконечных усилителях (можно и предохранители, если резисторов нет), следить, чтобы не было, дыма, треска (лампочку от сети снимать рано).

Измерить питание Х1.4 и Х1.5. ОСТОРОЖНО! Должно быть примерно ±38 В.

Измерить напр. на Х1.6 - это средняя точка, должно быть около 0. Если напр. мало, преключить тестер на предел 2 В. СКОЛЬКО получилось?

[Гость Vityek777]

я одного не пойму какой общий щуп тестера??????????? на нем только 2 выхода красный и черный



Добавлено после раздумий:

диодный мост: каждый диод показал 508-520 Ом

[Chugunov]

я одного не пойму какой общий щуп тестера??????????? на нем только 2 выхода красный и черный

Рисунок из сообщения 15 надо бы сделать побольше, тогда было бы видно, что нижнее гнездо с надписью COM и обозначением "земли" - это и есть общий. Принято, что он черный, но щупы можно вытащить и он будет хоть красный, хоть синий.

COM - общий.

Среднее гнездо для измерения напряжения, тока, сопротивления.

Верхнее - только для постоянного тока до 10 А. Оно без предохранителя и если в него сунуть напряжение, будет бабах. Им лучше не пользоваться.

[Гость Vityek777]

Рисунок из сообщения 15 надо бы сделать побольше, тогда было бы видно, что нижнее гнездо с надписью COM и обозначением "земли" - это и есть общий. Принято, что он черный, но щупы можно вытащить и он будет хоть красный, хоть синий.

COM - общий.

Среднее гнездо для измерения напряжения, тока, сопротивления.

Верхнее - только для постоянного тока до 10 А. Оно без предохранителя и если в него сунуть напряжение, будет бабах. Им лучше не пользоваться.

вот теперь я понял :smile:

что скажите насчет диодов?????



Добавлено после раздумий:

на тестере поставил положение диод 2000, дотрагиваюсь одним проводом к одному выходу диода а другим к другому показывает 508 а если провода поменять местами то ничего не показывает и так каждый первый 508ом второй 517ом ... короче максимум 520ом, все показывают сопротивление! они целые или нет?

Изменено 2 Апреля, 2012 в 19:27 пользователем Vityek777

[Chugunov]

что скажите насчет диодов?????

на тестере поставил положение диод 2000, дотрагиваюсь одним проводом к одному выходу диода а другим к другому показывает 508 а если провода поменять местами то ничего не показывает и так каждый первый 508ом второй 517ом ... короче максимум 520ом, все показывают сопротивление! они целые или нет?

Я Ворчун, поэтому лучше писать 508 Ом, чтобы не было разночтений.

Простейшая проверка показала, что диоды целы, хотя может быть подлянка - утечка под напряжением, но ЯВНЫХ пробоев и обрывов нет, уже хорошо.

***

Надо измерить режимы по постоянному току, я уже писал про них.

Осторожно! Коротить нельзя.

Убедиться, что ничего не горит, есть ±38 (примерно) вольт и на выходах усилителей напряжения близкие к нулю.

Тогда "щёлкнет" реле подключения колонок.

Если напр. на вых. не равно 0 (что я и подозреваю), и реле не щелкает, надо копать в левую сторону.

[Гость Vityek777]

диодный мост на место паять?

[Chugunov]

диодный мост на место паять?

Да. Первый час, отключаюсь.
