Помогите починить усилитель "Романтика" 50РУ 122С

[Гость Vityek777]

это типа им вафли :smile:

Типа ДА! :smile:

я бы заменил на (просто есть такие)

можно заменить на современный импортный кремний.(там на схеме большой как раз есть распиновка разъема под КТ818-9)

и куда какие ставить? :smile:

В меня на правом радиаторе 2шт КП922Б 8912, на левом 2шт КП922Б 8910. :smile:

Ага на схеме нашел как. Так можно брать кт818гм и кт819гм и они спокойно запоют? :smile:

Изменено 30 Марта, 2012 в 13:57 пользователем Vityek777

[Гость Vityek777]

При осмотре платы А18 я увидел, что есть дополнительные разъемы для транзисторов VT13 и VT14. Как бы стоит один транзистор например VT13 (КТ315Б) и дальше от него по трем дорожкам идет еще 3 разъемы но уже возле радиатора. Вопрос: впаивать туда транзисторы или нет?

Изменено 30 Марта, 2012 в 19:09 пользователем Vityek777

[picap]

Ничего пока не впаевай. Эти транзисторы отвечают за ток покоя оконечных транзисторов.В идеале они должны стоять НА радиаторах выходных ранзисторов.Или рядом, имея НЕПОСРЕДСТВЕННЫЙ контакт с радиаторами. Фото сделай качественное этого куска платы.На пальцах плохо видно :smile:

Изменено 30 Марта, 2012 в 19:33 пользователем picap

[Гость rubenlukin]

... В ветке есть ссылка на схему 6 с хвостиком МБ я ее вчера скачал. Рассмотрел внимательно ...

Аха, въехал, биполяры. Пардону прошу.

[Гость Vityek777]

Ничего пока не впаевай. Эти транзисторы отвечают за ток покоя оконечных транзисторов.В идеале они должны стоять НА радиаторах выходных ранзисторов.Или рядом, имея НЕПОСРЕДСТВЕННЫЙ контакт с радиаторами. Фото сделай качественное этого куска платы.На пальцах плохо видно :smile:

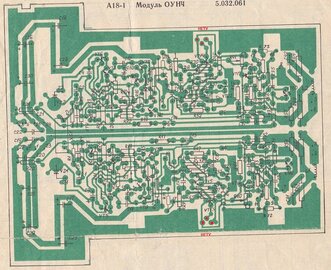

Из качественного могу предложить только это:

[picap]

Если радиатор стоит так как я указал красным цветом, то все сходится. Транзисторы кт315 нужно перепаять в отверстия, которые находятся ближе к радиаторам .См.рисунок. Не допаять еще два, а выпаять из старого места,и впаять в новые места (не перепутать выводы !). Намазюкать их теплопроводной пастой и прижать какой либо пружинящей пластинкой к телу радиатора.

Схалтурили однако. Бывает. Это тоже может быть одной из причин выхода со строя.

Кстати ! Какого типа стоят подстроечные резисторы ???Желательно-обязательно их поменять на многооборотные :smile: .Обрыв скользящего контакта- и выходники могут и отдают душу!

Прочти соседние ветки по ремонту , восстановлению усилителей! Там господин Сергей Chugunov всегда дает дельные советы, к которым надо прислушиваться.

Он абсолютно прав, что повышенное питание +_ 38V и советские транзисторы почти не совместимы (если не сказать СОВСЕМ). Я бы скинул несколько витков со вторички,дабы понизить питание.Такие мощностЯ дома ни к чему, а надежность возрастает.Либо надо применять что либо посовременнее из транзисторов.

Изменено 31 Марта, 2012 в 07:04 пользователем picap

[Гость Vityek777]

да радиатор так стоит на нему еще вырез есть под транзистор! сегодня купил 2 кт818 и 2 кт819 и пасту кпт-8. А где находятся подстоечные транзисторы :smile:

Изменено 31 Марта, 2012 в 12:12 пользователем Vityek777

[picap]

да радиатор так стоит на нему еще вырез есть под транзистор! сегодня купил 2 кт818 и 2 кт819 и пасту кпт-8. А где находятся подстоечные транзисторы :smile:

Транзисторы говоришь ..........Хех ! :smile:

Близжайшие - на Марсе ! На Земле о таких пока не слыхали......Может позже........... :smile:

Я вообще то писал о подстроечных :smile: резисторах.В оконечном УНЧ R40 и R41.

[Гость Vityek777]

блин резисторы :smile: :smile:

провода перепаял и уже первый транзистор 818 поставил на радиатор, руки все в пасте :smile:

315 тоже перепаял ну остальное завтра, а сейчас иду пить пиво :smile: :smile:

[Гость Vityek777]

на подстроечных резисторах написано только к47м

может их покрутить :smile:

та стоит R41- 270, R40- 248 (замеры напрямую с платы)

Изменено 1 Апреля, 2012 в 06:56 пользователем Vityek777

[Гость Vityek777]

Блин все поставил но включать боюсь :smile:

[picap]

Даже не думай ! :smile:

В разрыв первички силового трансформатора включи лампу накаливания 60-100Ватт!

Это предохранит оконечные транзисторы от преждевременного ухода на тот свет. :smile:

Не забываем о правилах ТБ и мерах предосторожности !!! :smile:

Сперва включаем с выдернутыми разъемами питания на УНЧ, проверяем ВСЕ напряжения питания, убеждаемся в соответствии........

А затем с подключенными правильно разъемами питания, проверяем ток покоя выходных транзисторов,нулевую точку. :smile:

Изменено 1 Апреля, 2012 в 08:42 пользователем picap
