Помогите починить усилитель "Романтика" 50РУ 122С

[Гость Vityek777]

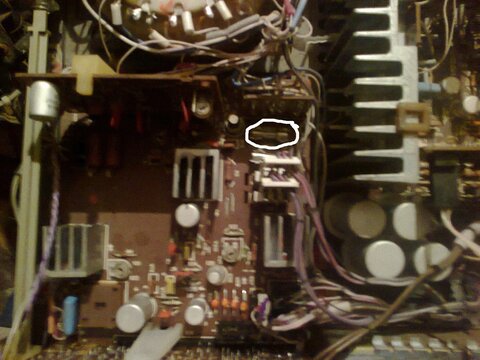

Такая проблема: нету звука из колонок, экран работает когда я снял крышку то увидел что перегорел предохранитель(на фото обведен) я же его заменил но после включения он опять перегорел, из усилителя слегка пахнет горелым. С чего начать?

[picap]

1.С выложенной схемы! :smile:

2.Проверки напряжений питания. :smile:

3. Что это значит ???- экран работает когда я снял крышку :smile:

Изменено 28 Марта, 2012 в 13:17 пользователем picap

[Гость Vityek777]

1.С выложенной схемы! :smile:

2.Проверки напряжений питания. :smile:

3. Что это значит ???- экран работает когда я снял крышку :smile:

экран работает но звука нет, я просто не поставил запятую, схему нашел сейчас тестером буду проверять напряжение

[picap]

Какой экран ??? :smile:

И схему в первый пост выложи !

[Гость Vityek777]

Какой экран ??? :smile:

И схему в первый пост выложи !

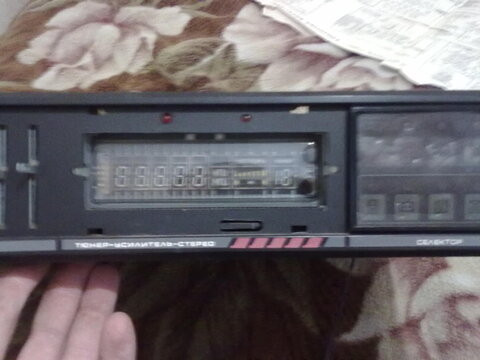

вот экран

[Гость Vityek777]

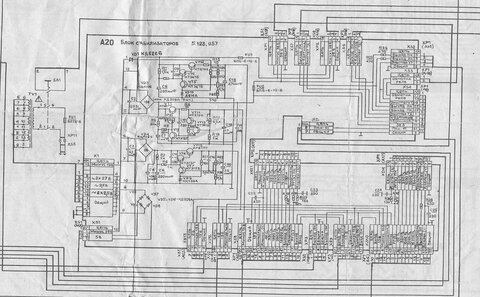

вот схема платы на которой предохранитель

[picap]

вот экран

Ага ! Буду знать. Я почему то всегда думал, что это индикатор ИВЛ-ХХХХ...... :smile:

Осмелюсь предположить, что сгорает предохранитель FU2. Скорее всего приказали долго жить транзисторы оконечного каскада....Но,это только версия.......

Давай еще кусок схемы- куда удут жгуты с разъемов XS1 и XS2 :smile:

Посмотри на плате и уточни номер предохранителя.

Изменено 28 Марта, 2012 в 17:18 пользователем picap

[Гость Vityek777]

Да да да FU2 :smile: , но оказалось, что и FU1 перегорел :smile:

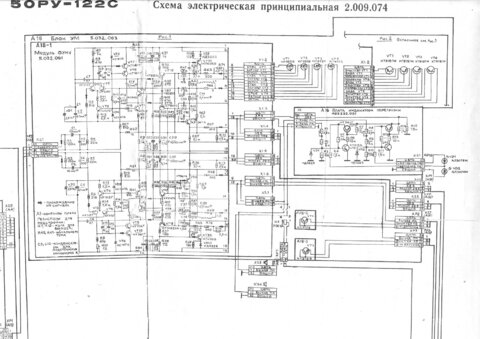

XS1 XS2 это те которые на предыдущей схеме сверху и по середине там еще написано в скобках А18 если да то вот схема куда они идут

Вот еще ссылка на полную схему (https://stream.ifolder.ru/4408494) :smile:

Изменено 29 Марта, 2012 в 13:25 пользователем Vityek777

[picap]

Все верно !

Я недоглядел предохранитель по минусу питания.

Теперь выдергивай разъемы Х1.4 и Х1.5 модуля ОУНЧ. Этим мы снимаем питание с оконечного усилителя.

Далее смотри выходные транзисторы.......какие стоят ???

Надо бы их проверить. Особенно переходы коллектор-эмитер (если 818-819) скорее всего кто то их этих транзисторов окажется перемычкой.

Вообще то проверить нуно ВСЕ транзисторы!!!

Схема чертовски противно нарисована.............

Давай ! Занимайся !Фронт работ у тебя есть ! :smile:

[Гость Vityek777]

Все верно !

Я недоглядел предохранитель по минусу питания.

Теперь выдергивай разъемы Х1.4 и Х1.5 модуля ОУНЧ. Этим мы снимаем питание с оконечного усилителя.

Далее смотри выходные транзисторы.......какие стоят ???

Надо бы их проверить. Особенно переходы коллектор-эмитер (если 818-819) скорее всего кто то их этих транзисторов окажется перемычкой.

Вообще то проверить нуно ВСЕ транзисторы!!!

Схема чертовски противно нарисована.............

Давай ! Занимайся !Фронт работ у тебя есть ! :smile:

транзисторы КП922Б 8910 2 штуки и КП922Б 8912 2 штуки

Как их проверять? :smile:



Добавлено после раздумий:

При снятии этих проводов предохранители остались целыми :smile:

Изменено 29 Марта, 2012 в 17:56 пользователем Vityek777

[Гость gideon]

транзисторы КП922Б 8910 2 штуки и КП922Б 8912 2 штуки

Как их проверять? :smile:

Между выводами если низкое сопротивление или вообще 0, гарантированно в утиль.

[Гость klon_kz]

По симптомам - в УТИЛЬ. При КЗ -предохранители и вылетают . Но сильно не спеши, найди заведомо исправный и сравни со своими. Удачи!
