Два напряжения от одной обмотки транса

[metrolog]

Проверил варианты.

Пост 4 - фон жуткий,

пост 5, все нормально, но не предусмотрел, что сила тока после 7812 будет большая, не проверил и спалил микросхему темброблока. Но фона не было, дым был, но фона нет! ))) Стало быть, поставить сопротивление на ватт 5-10 перед 7812 и будет хорошо. Что и сделал, 100 ом 5 ватт, все заработало, микросхему перепаял, хорошо в запасе была. Теперь нужно точно подобрать сопротивление, чтобы было 35 мА на микросхеме. Всем спасибо за советы!



Этот пост вынес мне мозг :smile:

Если хотите подискутируем на эту тему. В любом случае рад, что у Вас все заработало.

[vladimirm2]

Этот пост вынес мне мозг :smile:

Что именно вынесло мозг?

[Datagor]

Мозг вынесло вероятно вот это:

не предусмотрел, что сила тока после 7812 будет большая, не проверил и спалил микросхему темброблока

И вот это:

Теперь нужно точно подобрать сопротивление, чтобы было 35 мА на микросхеме.



Дело в том, что потребитель (в нашем случае tda1524) не может съесть больше тока, чем он может/хочет.

Нельзя спалить что-то, просто подключив к мощному БП, если всё остальное ОК.

Невозможно "перекормить" нагрузку током - потребление tda1524 должно быть заявленные 35 мА БЕЗ резисторов в цепи питания.

[vladimirm2]

Мозг вынесло вероятно вот это:



И вот это:





Дело в том, что потребитель (в нашем случае tda1524) не может съесть больше тока, чем он может/хочет.

Нельзя спалить что-то, просто подключив к мощному БП, если всё остальное ОК.

Невозможно "перекормить" нагрузку током - потребление tda1524 должно быть заявленные 35 мА БЕЗ резисторов в цепи питания.

Все верно потому, что и от схемы пост 5 тоже отказался после еще одной проверки, все бешенно стало греться; и 7812, и 1524, звук с искажениями. После чего, не разбираясь в чем собственно дело, нашел другой трансформатор с обмотками 30 вольт 3,5 А и 15 вольт 1 А, с этим все просто и стало на свои места, на каждой обмотке свой мостик, на усилитель емкость 2 по 3300, на темброблок 7812 по даташит, на этом и успокоился, все холодное, уже час работает хорошо. В чем собственно было дело мне не ясно, не специалист. )

[metrolog]

Что именно вынесло мозг?



В дополнение к сказанному Игорем:



1. Если был дым, то фона точно не будет :smile:

2. Сила тока после 7812 не может быть большой или малой - она обуславливается нагрузкой.

3. "Теперь нужно точно подобрать сопротивление, чтобы было 35 мА на микросхеме"

35 мА потребляемого тока - это следствие нормальной работы микросхемы, а не ее причина. Т.е. "нормальный" ток появляется в цепи питания при подаче "нормального" напряжения.



С уважением, metrolog.

[vladimirm2]

Повторять экперимент со схемой с пятого поста не буду конечно, может где-то и накосячил при подключении. Скорее всего даже! ) Ручки то очумелые. Но обязательно проверю эту схему на чем либо другом, любопытно, разобраться все же хочется, что не так сделал! За разъяснения спасибо! ))

[vladimirm2]

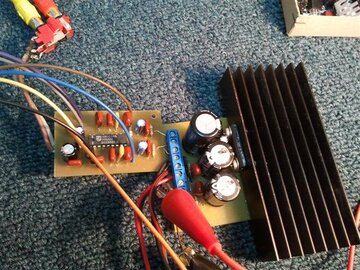

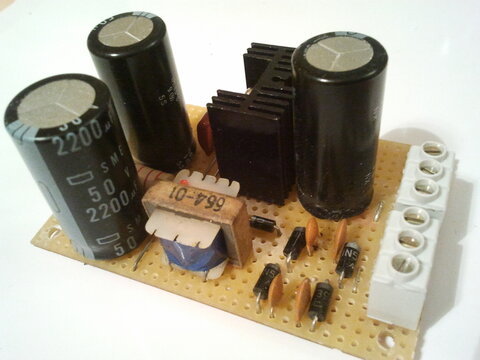

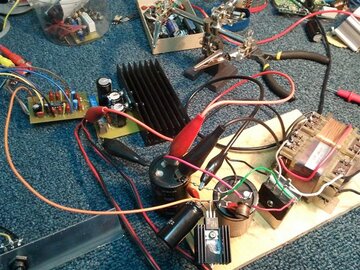

В продолжение темы. Все никак не налажу питание усилителя. мне больше подходит по мощности и размерам именно тот трансформатор, который на выходе имеет две обмотки по 15 вольт со средней точкой, о котором писал в начале темы. Питание темброблока 12 вольт стаб. на тда1524а, питание усилителя от 18 до 40 вольт, все однополярное. Подскажите, как лучше это организовать. Есть LM317, 350, 7812. И желательно использовать два моста выпрямительных, каждый на свое напряжение.

Изменено 9 Февраля, 2012 в 06:35 пользователем vladimirm2

[Гость klon_kz]

LM317 как бы до 40В работает , можно обойтись и одним мостом, а LM включить по классике из даташиита.

[vladimirm2]

LM317 как бы до 40В работает , можно обойтись и одним мостом, а LM включить по классике из даташиита.

То есть, если правильно понял, две обмотки, мостик, за ним последовательно LM317, выставляем 27 вольт, после нее снимаем напряжение для умзч, затем 7812, после нее снимаем 12 вольт напряжение для 1524? Соответственно обе на радиаторы. Так?

[Dimonos]

То есть, если правильно понял, две обмотки, мостик, за ним последовательно LM317, выставляем 27 вольт, после нее снимаем напряжение для умзч, затем 7812, после нее снимаем 12 вольт напряжение для 1524? Соответственно обе на радиаторы. Так?



Навряд ли так. Скорее всего так: УМ питать не стабилизированным напряжением а через LM317 питать темброблок. А подавать на LM317 ту же напругу, что на УМ, и выставить на выходе 12в.

(На стаб LM317 можно подать 40 вольт, на 7812 нет.)

Навряд ли стабилизатор на LM317 выдержит долго, если питать через него УМ.

Схема поста 5 работоспособна на все 100. Не знаю, что Вы там с ней нахимичили.



И трудно понять сколько там вольт все таки на этом трансе из 1 поста. 2х15в или 2х17в?

В первом случае УМ уже на пределе по питанию, даже на нагрузку 8 ом. А на 4ома это много. Газанете погромче и ...

Второй случай 2Х17в выходит за все пределы.

Изменено 8 Февраля, 2012 в 21:15 пользователем dimonos

[vladimirm2]

Описка в первом посте, два по 15 вольт. Есть еще стабилизатор 350-й, может через него питать усилитель?А после него 317 на темброблок?

Изменено 8 Февраля, 2012 в 21:17 пользователем vladimirm2

[Dimonos]

Описка в первом посте, два по 15 вольт. Есть еще стабилизатор 350-й, может через него питать усилитель?А после него 317 на темброблок?

Как раз в первом посте и написано, что 2х15 с отводом от средней точки, поэтому неясность так и осталась( читать выше написанное Вами можно по разному).

А что усилитель как то плохо себя ведет от не стабилизированного источника?
