Гость gogazh

Всё про ASIO

Рекомендованные сообщения

Гость pmp140
...А первая что-то не открылась..

ну-у-у... можно попробовать открыть так:

any_player -> VST -> ASIO

_https://www.aimp.ru/forum/index.php?topic=9240



А с микрофоном - то да! Чем качественнее микрофон, тем правильнее сможете замерить и "исправить" АЧХ колонок.

Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодная добавил плагин ASIO к foobarу, драйвер ASIO родной от звуковой карты ASUS XONAR ST. Разницы в звуке при воспроизведении не почувствовал, при этом регулятор громкости Windows по-прежнему работет, мне казалось что ASIO должен обходить все примочки операционной системы, т.е исключть ее вмешательсво в обработку звука.



Сегодная добавил плагин ASIO к foobarу, драйвер ASIO родной от звуковой карты ASUS XONAR ST. Разницы в звуке при воспроизведении не почувствовал, при этом регулятор громкости Windows по-прежнему работет, мне казалось что ASIO должен обходить все примочки операционной системы, т.е исключить ее вмешательство в обработку звука.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
...Разницы в звуке при воспроизведении не почувствовал, при этом регулятор громкости Windows по-прежнему работет, мне казалось что ASIO должен обходить все примочки операционной системы, т.е исключть ее вмешательсво в обработку звука.



Общий регулятор громкости для операционной системы будет работать ВСЕГДА!

При выводе через ASIO Вы обходите обработку звука в DirectX и системный микшер.

(иллюстрацию - прикрепил)



При воспроизведении lossless-записей и в хороших наушниках, подключённых к хорошему усилителю для наушников (а в Вашей карте он есть :smile: ) - разница слышна сразу!

:smile:


Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня при выходе через АСИО Все регуляторы громкости и в том числе оба указанные в предидущем посте на звук не влияют, даже если поставить галочку "отключить звук". Звук регулируется только на регулятора громкости ФУБАРА, карта ДЖУЛИЯ. Плагин АСИО скачал с официального сайта ФУБАРА. В биосе при этом надо отключить встроенный звук (АС97) Разница звучания при выходе через АСИО существенно лучше. Звук изумительный!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vol2008

Общий регулятор громкости (слева) - это регулятор громкости самого устройства (карты), а не программного микшера(на фото 3 справа). Поэтому установив АСИО - вы обходите программный микшер, а функционирование левого регулятора зависит от драйверов и аппаратуры. Например в нашем ЦАПе он управляет встроенным аттанюатором, а галка "выкл. все" - управляет режимом "МЬЮТ".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
ol82, привет! Рад, что всё получилось.



Ко всем, кто пробовал ASIO+FOOBAR.

Только спокойно, без радостных истерик. :smile: Что вам это дало в плане звука?

Напишите, пожалуйста, не про то что это модно и правильно, и что так слушают крутые чуваки.



Я пробовал ASIO+FOOBAR. MS WinXP SP3. Слушал только CDDA. Программные регуляторы на 100%.

Никакой разницы не заметил. Однако, отключив полностью ASIO и вернувшись к чистому FOOBAR почуствовал, что такой звук для меня комфортнее. По другому объяснить не могу.

:smile:





У меня тоже такое ощущение (иногда!) возникает, что с ASIO - звук вроде детальней на ВЧ, но резче... С DX Sound - вроде чуть замыленнее. Сам пока не определился. Поэтому бывают приступы прослушки в разных конфигурациях с разными плейерами, что порядком изматывает... :smile:



Как довольно частый посетитель форума _https://foobar2000.ru/forum/index.php постараюсь внести ясность в вопрос ASIO+FOOBAR:

- Для foobar2000 версии 0.8.x неким японским хлопцем был создан плагин foo_out_asio.dll

Этот плагин работал очень корректно и всем пользователям нравился.

Затем, создатель плеера foobar2000, польский программист Питер Павловски, страдающий "комплексом БОГА", в очередной раз радикально изменил API плеера, и в версии 0.9.x плагин foo_out_asio.dll перестал работать вообще!

Японец не стал переписывать плагин под новую версию foobar2000.

Какие-то энтузиасты с форума _https://www.hydrogenaudio.org/forums/ таки смогли адаптировать исходный текст старого плагина под foo2k 0.9.x и присвоили ему версию 1.2.6 (последняя на данный момент версия - 1.2.7 ), но сделали это как-то некорректно... :smile:

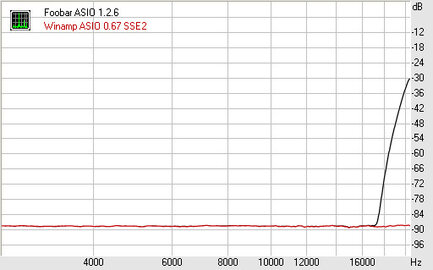

При использовании этого плагина в звуковом сигнале с 16000Гц наблюдается очень резкий рост ВЧ (особенно, если в плеере включён режим Preferences -> Playback -> Output -> Dither).



Решение этой проблемы простое - в Windows 2000/XP используйте для вывода плагин foo_out_ks.dll , т.е. через ядро звуковой подсистемы. Правда есть процент тех несчастливых пользователей, звуковые карты которых НЕ РАБОТАЮТ через KS. Они вынуждены пользовать старую версию плеера foobar2000 - 0.8.x со старым-японским foo_out_asio.dll.

У кого операционная система Windows 7 (или гадская Vista) - категорически рекомендую использовать вывод звука через WASAPI (foo_out_wasapi.dll). Только обязательно нужно уменьшить буфер вывода звука в плеере до минимума ( Preferences -> Playback -> Output -> Buffer Lenght = 100ms ) и установить частоту дискретизации звуковой карты одинаково с частотой аудиосигнала из foobar2000.

Обычно: xxbit/44100Hz, где xx-максимальная разрядность ЦАП вашей аудиокарты.



Для GOLDSMITH, естественно: 16bit/44100Hz



Если Вы слушаете музыку, записанную с разными частотами дискретизаци ( 32000, 48000, 96000Гц), а ЦАП вашей аудиокарты и мощность процессора позволяют, то для улучшенной проработки СЧ можно применить программный ресэмплер foo_dsp_resampler.dll (SOX Resampler).

...Но это уже совсем другая история и для других аудиокарт...

:smile:





Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140

Кстати, для тех, кому не нравится плеер foobar2000 есть, к сожалению, единственная альтернатива, со сравнимым по-качеству звуку и возможностью вывода через ASIO и WASAPI - это плеер XMPlay v3.5 (на данный момент - самая свежая версия).

Сайт: _https://support.xmplay.com/

Бесплатен, имеет много разных "скинов"- для любителей красивостей, при скачивании дополнительных плагинов - воспроизводит все современные lossless- и lossy- аудиоформаты.

Имеет встроенный высококачественный ресемплер.

На данный момент имеет два существенных недостатка:

1 - понимает CUE-файлы, но не отражает список песен по-треково в плей-листе.

Но переключать треки, указанные в CUE, можно нажатием правой кнопкой мыши на значках |<< и >>| , а название исполнителя и песни корректно отображаются в главном окне программы. На скриншотах как раз этот случай - файл в плейлисте - focal4.ape, а в окне плеера отображается название третьего трека Bernard Lavilliers - Romeo Mochado .

2 - нет родного плагина для воспроизведения DVD-Audio дисков. :smile:



Но, не боюсь повториться, качество звука у XMPlay v3.5 - очень достойное!





Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Кстати, для тех, кому не нравится плеер foobar2000 есть, к сожалению, единственная альтернатива, со сравнимым по-качеству звуку и возможностью вывода через ASIO и WASAPI - это плеер XMPlay v3.5 (на данный момент - самая свежая версия).

Сайт: _https://support.xmplay.com/

Бесплатен, имеет много разных "скинов"- для любителей красивостей, при скачивании дополнительных плагинов - воспроизводит все современные lossless- и lossy- аудиоформаты.

Имеет встроенный высококачественный ресемплер.

На данный момент имеет два существенных недостатка:

1 - понимает CUE-файлы, но не отражает список песен по-треково в плей-листе.

Но переключать треки, указанные в CUE, можно нажатием правой кнопкой мыши на значках |<< и >>| , а название исполнителя и песни корректно отображаются в главном окне программы. На скриншотах как раз этот случай - файл в плейлисте - focal4.ape, а в окне плеера отображается название третьего трека Bernard Lavilliers - Romeo Mochado .

2 - нет родного плагина для воспроизведения DVD-Audio дисков. :smile:



Но, не боюсь повториться, качество звука у XMPlay v3.5 - очень достойное!



А как в него добавить foo_out_asio.dl ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
А как в него добавить foo_out_asio.dl ?

Т.к. это совсем другой плеер, то и плагины для него нужно скачивать другие.

:smile:

Если всё-таки зайти на указанный мною сайт, то всё там можно найти и скачать...

...Благо, размеры всех файлов - крошечные!

Потом распаковываете все файлы в папку с любым названием и в любое место, запускаете xmplay.exe и всё....



Для совсем "новичков" - уже всё в "одном флаконе" XMplay_3.5.zip (3,4Мб) - распакуйте и играйтесь:



_https://rock-video.ifolder.ru/16288611

Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость asterix_72

а еще есть такие замечательные вещи как amarok, Rhythmbox, только использовать их могут не все, а только счастливые обладатели времени и терпения пользоваться linux :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
...только использовать их могут не все, а только счастливые обладатели времени и терпения пользоваться linux :smile:

Ну, достаточно скачать и установить PuppyRus ( _https://www.puppyrus.org/ ) - не так уж много времени и практически "без терпенья"... - и Вы тоже будете счастливы...

:smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mascod

Обновился ASIO - драйвер с версии 2.8.15 до версии Windows USB ASIO V2.8.40



Лежит тут

_https://www.usb-audio.com/download.html



Серийник для 2.8.40 x86 и x64



00.34.89.A1.8F.A4.EA.DC.D3.49.54.4C



Приятного прослушивания!

PS: Сам еще не успел поставить

Изменено пользователем mascod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
