УМЗЧ с малыми нелинейными искажениями (Агеева)

[Гость romik]

Чувствительность как раз увеличится. Постараюсь на пальцах: вот так, как на схеме в оригинале КУ равен 20, таким образом при подаче на вход 0,7В на выходе имеем 14 В (я всё говорю об эффективных значениях напряжения, которые в корень из 2 раз меньше амплитудных), что даёт 25 Вт на 8 Ом (закон Ома). Для 25 Вт на 4 Ом нам нужно 10 В на выходе, а при КУ=20 это 0,5 В на входе, вот и всё.



Добавлено после раздумий:

Нужно просто не давать на вход усила больше 0,5 В и его перегруза по мощности не будет.

[seregaKP]

понятно. т.е если не подгонять амплитуду, можно спалить все на хрен...???

[Гость romik]

Самое простое - это поставить делитель. Если с ДВД идёт 1,5В, нужно уменьшить его в 3 раза. Поставить резисторы 47 кОм и 22 кОм в делитель перед усилом.

[seregaKP]

наверно именно поэтуму один знакомый сказал что при переделке на 4Ом все начинает греться... а как по простому выглядит делитель? т.е как надо подключить эти 2 резистора? и какой мощности они должны быть?



Добавлено после раздумий:

при использовании делителя наверно все таки в какой то мере звук ухудшиться?

[Гость romik]

Да спалить перегрузкой по входу можно любой усилитель, здесь всё это не принципиально, просто не слушать так, чтоб хрипело (именно так на слух можно определить перегрузку), пока не хрипит - всё нормально.



Добавлено после раздумий:

Там заморочки с амплитудой описаны лишь ради того, чтобы сохранить номинальную чувствительность 0,7В, а в реальности у источников сигнала может быть абсолютно разное напряжение и далеко не 0,7 В, это касается любы усилителей, не стоит придавать здесь этому такое значение. Так что просто не доводить до хрипения.

[seregaKP]

кстати у меня питание либо 21,5, либо 23,5В какое лучше использовать?



Добавлено после раздумий:

доводить до хрипения это не комне :smile: люблю нормальный звук...



Добавлено после раздумий:

фактически же я уменьшаю входной сигнал регулятором громкости, ведь так?

[Гость romik]

т.е как надо подключить эти 2 резистора?

Плохо, что с моего компа картинки не вставляются. Ну на 47 кОм рез. нужно последовательно со входом, а после него параллельно входу на 22 кОм. Мощность самая мелкая. Звуку ничего не будет, регуляторы громкости во всех усилах - это и есть делители.

[seregaKP]

а насчет питания?

[Гость romik]

Да, регулятором громкости регулируется входной сигнал, так что если на ДВД всё регулируется, не нужны и никакие делители. Контролировать на слух. Напряжение я бы выбрал 23,5 (это имеется ввиду на конденсаторах фильтра).

[seregaKP]

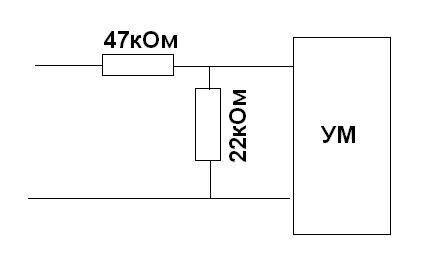

т.е вот так?



Добавлено после раздумий:

ну а так если как Вы говорите главное до хрипения не доводить, так тогда я наверно и без делителей обойдусь! единственное если только обезопасится от детей и т.д..., но я буду делать РГ дискретный на резисторах МЛТ, там то я наверно все это и ограничу! :smile:

Изменено 16 Февраля, 2012 в 16:52 пользователем seregakp

[Гость romik]

Ну всё верно. По первым постам ещё хочу отметить, что для мощности в 25 Вт устройство мягкого включения излишне, ну в общем не оправдано. А вот схемку защиты АС от постоянного напряжения на выходе усила с задержкой подключения очень неплохо бы сделать.

[seregaKP]

нет на ДВД не регулируется, РГ и подача входного сигнала буде по такой схеме



Добавлено после раздумий:

мягкое включение хочу использовать потому что планирую повесить в выпрямитель 80000 мкФ, за транс боюсь
