Вопрос по светодиодам повышеной мощности

[Гость bytda]

Тот, что крупный паяется за выводы, а в центр теплопроводящая паста ложится.

А вот мелкий нужно припаять полностью.

У него даже есть этот средний вывод от корпуса - для выравнивания потенциала при пайке.



И совет из грустного опыта - паяльник на время пайки из розетки лучше выключить.

И вообще - паять лучше феном, даже промышленный подойдёт лучше чем паяльник для мелкого светика.

[Гость hsl]

Ну паяльник то у меня хороший, низковольтный, но всеравно им припаять было не реально, паял феном сдуло, и вот тут я не понял, толи я пинцетом задел, толи это феном, но вобщем снесло у этого светодиода линзу напроч, причем вместе с проводками, что к кристалу идут. Пробовал к огрызкам этих контактов припаятся, в принципе он даже засветился, но нормально сделать так и не удалось, вобщем добил я его окончательно :smile: Специально их чтоли делают такими мелкими и хрупкими. То ли дело Emitter ES-3W и побольше и контакты хорошие, легко крепить и повредить сложно. Поставил их 3 штуки на круглую подложку, греется довольно сильно, но вобщем терпимо, хотя радиатор конечно ставить надо. По яркости 3 3-х ватных по 160-180лм для настольной лампы получается самый раз.

[Гость bytda]

Извини, не написал главного - греть нужно радиатор, а не светодиод.

Я например зажимаю радиатор за край "третьей рукой" и снизу его феном.

Светик лежит на нём примерно соориентированный.

Когда припой расплавился, светик красиво так занимает своё место :smile:



Радиатор естественно нужен, ибо почти вся мощность идёт в тепло.



Мелкие вообще для фонариков хороши - там нужен источник как можно более концентрированного света.

Для настольного освещения лучше присмотреть вариант с кристаллом поболее.

У меня например лежит трёхватник с ∅ излучателя в 2см :smile:

[Гость hsl]

Ну я и грел то в принципе радиатор, вот только сверху, светодиод придерживал пинцетом, чтоб не сдуло, и вот когда припой расплавился и светодиод просел... тут то все и случилось) Ну да ладно буду знать теперь.

[Гость hsl]

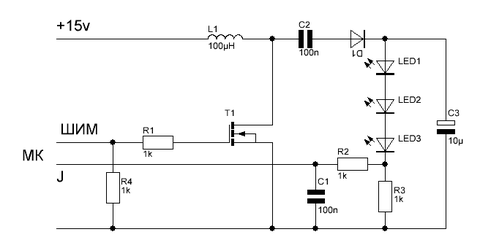

Не оставляет все таки меня мысль сделать драйвер светодиодов на МК, встал вопрос в выходном каскаде, изначально хотел делать вот по такой схеме





на номиналы внимания не обращайте, нарисовал просто чтоб отобразить принцип подключения.

Исходное напряжение 15-17в, после него соответственно стабилизатор для МК. Но вот что меня смущает, после подачи первичного напряжения, до запуска ШИМа на МК пройдет какое то время и в это время получается все первичное напряжении будет на светодиодах, правильно я понимаю? В таком случае получается такой тип включения неприемлем или я чего то недопонимаю?

[Гость borman]

Я не понял... это шим-димминг? Или регулируемый источник (стабилизатор) тока? Как это должно работать?



Если это стабилизатор тока, то я не представляю как оно будет работать в этой схеме. На сайте on semiconductor ищите даташит на ncp3066 и смотрите схемотехнику повышающего и понижающего стабилизатора тока. Там оно понятно и наглядно расписано.

[Гость alx25v]

А кто ставит после кондера один диод?

[Гость hsl]

Вот исходная схема _https://klim.in.ua/wp/2011/05/universalnyj-drajver-pitaniya-moshhnyx-svetodiodov-2-0/ по ссылке вторая, программу я написал свою, так как там не совсем то что мне надо, а вот подключение моделирую пока в протеусе. Упс, конденсатор лишний нарисовал, С2 соответственно нет.

Ну не знаю как это правильно назвать шим-димминг или стабилизатор тока, работает то просто, ШИМ управляется током нагрузки.

Изменено 5 Октября, 2011 в 15:24 пользователем hsl

[Гость borman]

:smile:

Это называется повышающий (boost) DC-DC преобразователь со стабилизацией тока. В данной конкретной схеме есть недостаток: нет ограничения по току через дроссель.



Только если не использовать спецмикросхему, проще и дешевле делается не на контроллере за 75 и более рублей, а копеечных деталях: 2 компаратора, один RS-триггер и источнике опорного напряжения (LM7805 или TL431). Частота будет плавать - чем выше ток нагрузки, меньше индуктивность дросселя и емкость конденсатора в нагрузке, тем выше частота.



А если добавить генератор на 555 таймере и еще один триггер - будет с постоянной частотой. Но это уже получится почти полное повторение схемотехники NCP3066.



И в любом случае, если не использовать драйвер, то полевик надо брать не абы какой, а управляемый напряжением 5В. У IRF в даташитах на такие написано Logic Level. ЕМНИП что-то из серии IRFZ. Обычный полевик от 5В открывается не до конца.



А если хочется на микроконтроллерах... на данный момент лучший вариант STM8. Частота АЦП до 1 миллиона измерений в секунду, и цена 5 копеек за пучок по сравнению с аналогичным атмелом. Я как сейчас свой маленький запас атмелок исчерпаю, так и завяжу с ними. Но тут засада: по STM8 очень мало литературы. Зато отладочная плата STM8S-Discovery вместе с программатором, который можно использовать отдельно, стоит всего 350 рублей.

[Гость hsl]

На обычной логике это не интересно, тогда уж вон на LM2576T собрать и все дела. Я понимаю что есть куча всяких спец микросхем, готовых драйверов, и многие действительно копеечные, но тут одна загвоздка, не нашел я ни одной из них у нас в городе, а заказывать микросхему стоимостью в 50 рублей с доставкой в 180 как то нерационально, а набирать заказ на большую сумму чтоб было выгодно, мне сейчас не позволительно. Так что задача стоит собрать из того что есть, а есть Attiny45. STM8 посмотрел, довольно интересно, особенно отладочная плата с программатором, но это на будущее.

А настоящее вот оно, я так понимаю правильнее будет использовать такую схему подключения





"К" это собственно ключ, например полевик, пару вопросов, важно ли для данной схемы какой использовать полевик N-канал или Р-канал? И используются ли в компьютерных блоках питания и на материнских платах полевики управляемые напряжением 5в?

[Гость borman]

1. Это схема понижающего (bulk, buck) конвертера.

2. Полевик здесь включается через драйвер... потому как выходного напряжения мелкосхемы не хватит поднять напряжение на затворе до уровня + питания. В принципе можно без драйвера мощный биполяр-дарлингтон воткнуть.



На материнках... логические полевики должны быть. Но не уверен. Надо смотреть маркировку и потом даташит...



Вот схема включения полевика из аналогичного устройства





Vcc - питание 5В от контроллера. Vin - входное напряжение 15-18В. PWM - к выходу PWM контроллера. Транзисторы любые подходящие по напряжениям и токам.

[Гость hsl]

Доброго времени суток!

Подбирая первичный источник питания для светодиодов, наткнулся у себя на сетевой импульсный блок питания, мощностью 4-6вт, и регулируемым выходным напряжением 5-15в. Выходная, низковольтная часть у него выглядит вот так





Понятно, что светодиоды нужно питать стабильным током, но фактически если выставить напряжение, при котором на светодиодах будет заданный ток и поддерживать это напряжение, а не контролировать ток, будет ли это тоже самое что и при стабилизации тока? Корректно ли будет такое подключение?

И еще вопрос, при подключении амперметра на его шунте тоже ведь происходит падение и при подключении напрямую ток будет несколько завышен или этой величиной можно пренебречь?
