Вопрос по светодиодам повышеной мощности

[Гость hsl]

Доброго времени суток!

Хочу соорудить себе очередной светильник на светодиодах, дошло дело до выбора и появились некоторые непонятки.

Вобщем есть светодиоды которые позиционируются как повышеной мощности, вот например

Emitter ES-3W теплый белый 180лм 3 Вт (3500K), 160-180 лм, 700 mA, 3.4-3.8V, 120°





с ним вобщем то все понятно, а есть еще светодиоды которые позиционируются как осветительные, вот

XPGWHT-L1-0000-00CE7 Светодиод теплый белый (3000 K), 100...330 лм, 350...1500 мА, 125°, Q4





Вот с ними не все понятно, мощьность явно не указана, по крайней мере там где собираюсь брать, но если поискать в интернете то в некоторых местах на них указывают мощьность в 1w

Что это вообще за светодиоды? Разновидность с повышеной мощьностью или что то другое, если смотреть по параметрам то 330лм против 180лм в первом варианте, и максимальный ток вроде как в два раза больше, получается и светить они должны ярче почти в два раза, но вот конструктивное исполнение что то слегка смущает. Первый конструктивно сделан для установки на радиатор и это понятно при его мощности, у второго же это как то не явно выражено.

Первый я в руках держал, подключал, видел как он светит, весьма прилично кстати, второго попробовать не довелось, вот собственно и хочется узнать, может кто то сталкивался или достоверно знает, какой из этих светодиодов эфективнее?

[TANk]

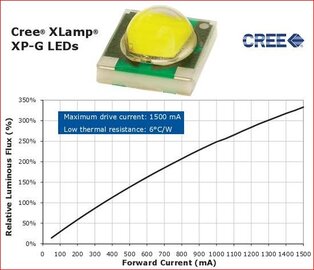

_https://www.cree.com/products/pdf/XLampXP-G.pdf

Смотрим документацию производителя. 3-я страница. При токе через диод 350мА напряжение 3в

700мА - 3.2в

1000мА - 3.3в

Соответственно получаем мощность 1, 2.2, или 3.5 Вт

Максимально допустимый ток через эти диоды - 1500мА Крепить подложкой на солидный радиатор. Особенно если их будет не один а больше.

[Гость hsl]

Ну тогда получается что это обычный светодиод повышеной мощности, в другом конструктивном исполнении? Просто немного сбивает с толку что их отнесли в отдельную группу осветителльные светодиоды.

[Yamazaki]

XPG - хорошие светодиоды, но у cree есть лучше: серия XML до 160лм/вт



Покупая мощные светодиоды, не забывайте, что они разбиты на группы по яркости. Причем внутри одной модели светодиода разница по цене между этими группами невелика, и за одни и те же деньги можно выбрать светодиоды поэффективнее.

XML T5 - 130-140лм/вт

XML T6 - 140-150лм/вт

XML U2 - 150-160лм/вт

Однако такая эффективность достигается при мощности 1-2вт. При максимальных 10вт эффективность находится на уровне 100лм/вт, что тоже, кстати, неплохо.

XPG самые яркие до 140лм/вт группа R5

И ещё надо заметить, что в самых ярких группах обычно нет светодиодов теплого свечения, в лучшем случае нейтрального.



Добавлено после раздумий:

Вот эти вот крошечные чиповые корпуса припаиваются к специальной алюминиевой теплопроводящей платке, от 10 до 30мм ∅, которая в свою очередь прикручивается к радиатору винтами. Эти платки называют в документации звездами, из-за формы.

пример: _https://www.superfonarik.ru/images/product_images/popup_images/cree_xp-g_star_1.jpg

_https://s4.images.drive2.ru/user.blog.photos/x3/4400/000/000/0f2/7a3/88cd544803062dcf-large.jpg

Без этих штук покупать такие светодиоды вообще нет смыла, очень неудобно без них. То есть надо брать светодиоды "on star", они уже припаяны к пластине, с ними минимум геморроя.

[Гость 21val33]

Правильная подсказка!

Дискретные некорпусированные светодиоды(т.н. emitter) необходимо ставить на радиатор, что есть задача нетривиальная в любительских условиях. Есть готовые решения - светодиод на подложке из алюминия(т.н star).

В любом случае, мощные сд нуждаются в радиаторе. Светодиодный прожектор из 3х 15Вт светодиодов при комнатной температуре в стационарном режиме нагревался до 70 градусов. Корпус-цилиндрический радиатор из Д16Т с радиусом 300мм и высотой около 200мм.

Помним, что для питания СД необходим источник постоянного тока(стабилизатор тока).

А вообще, очень перспективное направление... И такое же непростое...Удачи!

[Гость hsl]

Радиаторы, стабилизаторы, это все понятно, это я уже делал, вот 3х1w на алюминиевой плате





А вот 3w





дополнительные радиаторы кроме самой алюминеевой пластины не ставил, греются вроде не сильно, стабилизаторы на LM317, что несколько громоздко. Да и по мощности этого маловато получается, вот поставить 3х3w на такую





думаю будет в самый раз и стабилизатор на HV9961NG-G



XPG - хорошие светодиоды, но у cree есть лучше: серия XML до 160лм/вт...

А что же тогда это за светодиод

XPGWHT-L1-0000-00CE7 Светодиод теплый белый (3000 K), 100...330 лм, 350...1500 мА, 125°, Q4

И теплый белый и 330 лм, или я что то не так понимаю?

[Yamazaki]

Этот светодиод даст вам при 350мА(мощность 1вт) около 100лм, а при максимальном токе 1.5а(мощность 5вт) - 330лм.



Вам вообще сколько света надо? 100вт лампочка накаливания - около 1200лм. Её можно заменить одним XML и расходовать 10вт или тремя XPG и расходовать 15вт

Изменено 10 Сентября, 2011 в 12:09 пользователем Yamazaki (Сергей)

[Гость hsl]

Ну сколько надо... чтоб светило поярче, а потребляло поменьше :smile:

Изначально хотел ставить 3 Emitter ES-3W, что в сумме выйдет ~9w потребления и ~500лм, но потом увидел что есть еще XPGWHT-L1-0000-00CE7, получается можно поставить 2шт и при тех же ~10w получить уже порядка ~600лм или даже больше, но под них там нет радиаторов, вот и думаю стоит с ними заморачиватся или сделать на уже испробованом.

[Гость alvis]

В любом случае, мощные сд нуждаются в радиаторе. Светодиодный прожектор из 3х 15Вт светодиодов при комнатной температуре в стационарном режиме нагревался до 70 градусов. Корпус-цилиндрический радиатор из Д16Т с радиусом 300мм и высотой около 200мм.

Помним, что для питания СД необходим источник постоянного тока(стабилизатор тока).

Шестисотмиллиметровый диск с двусотмиллиметровыми рёбрами нагреть до 70 градусов сорока пятью ваттами минус КПД? Какова была температура окружающей среды?

Однажды мы ради эксперимента пытались нагреть радиатор, выполненный из куска круглой дюрали ∅ 300 мм, длиной миллиметров 400, довольно тяжёлый. Кусок был разрезан пополам вдоль на две части и на полукруглой стороне нарезаны рёбра на фрезерном. Мы приложили к нему жала двух стоваттных паяльников, но через 30 мин он даже до 100 градусов не дошёл...

Изменено 10 Сентября, 2011 в 18:16 пользователем alvis

[Гость bytda]

Ну тогда получается что это обычный светодиод повышеной мощности, в другом конструктивном исполнении? Просто немного сбивает с толку что их отнесли в отдельную группу осветителльные светодиоды.



Да, Вы верно мыслите.

По мнения производителя, их мощности достатчоно для использования в освещении, поэтому и внесли в такой раздел.



XPG - хорошие светодиоды, но у cree есть лучше: серия XML до 160лм/вт



У них свет какой то уж совсем не такой - зеленовато синеватый :smile:





Ну сколько надо... чтоб светило поярче, а потребляло поменьше :smile:

Изначально хотел ставить 3 Emitter ES-3W, что в сумме выйдет ~9w потребления и ~500лм, но потом увидел что есть еще XPGWHT-L1-0000-00CE7, получается можно поставить 2шт и при тех же ~10w получить уже порядка ~600лм или даже больше, но под них там нет радиаторов, вот и думаю стоит с ними заморачиватся или сделать на уже испробованом.



Смотря что освещать планируете.

Для фонариков эти сверхяркие светики самое то.

А вот для домашнего применения - очень уж узкий у них луч света получается.

Для такого вариант лучше делать ставку на количество.





Хочу посоветовать ещё такой вариант мощных светодиодов:





Интересен более широким углом света, и уже готовым креплением к радиатору.

[Гость 21val33]

Шестисотмиллиметровый диск с двусотмиллиметровыми рёбрами нагреть до 70 градусов сорока пятью ваттами минус КПД? Какова была температура окружающей среды?

Однажды мы ради эксперимента пытались нагреть радиатор, выполненный из куска круглой дюрали ∅ 300 мм, длиной миллиметров 400, довольно тяжёлый. Кусок был разрезан пополам вдоль на две части и на полукруглой стороне нарезаны рёбра на фрезерном. Мы приложили к нему жала двух стоваттных паяльников, но через 30 мин он даже до 100 градусов не дошёл...

Извиняюсь за неточность. В конторе померил корпус - 150 ∅, 60 глубина.

Тяжко быть восьмирукими семи... :smile:

[Гость hsl]

...

Смотря что освещать планируете.

Для фонариков эти сверхяркие светики самое то.

А вот для домашнего применения - очень уж узкий у них луч света получается.

Для такого вариант лучше делать ставку на количество.

...

Освещать, вместо обычной настольной лампы, на Emitter я в принципе уже делал, фотки что здесь выкладывал, это как раз они, угол рассеивания у них на мой взгляд вполне достаточный, хотя по даташиту 120 градусов, собственно как и у XPG, единственное сейчас на мой взгляд мощности маловато, 3х1w+3w 6w, вот ~10w должно быть в самый раз, но там где заказываю есть только те что уже упоминал, вот и хотел поставить 3 Emitter ES-3W.

Изменено 12 Сентября, 2011 в 16:53 пользователем hsl
