RIIA корректор для Вега-106 для замены штатного

Рекомендованные сообщения

И правильно ! Нет Арии 110 ! Эт я себе сам придумал ! И пусть будет !

Ашипочка вышла ! Писал одно , а думал про другое.

Теперь о питании... Все мы любим покушать.

Тщательно анализируя схему.....внезапно обнаружилось......

Трансформатор намотан - две вторички по 17 вольт. Далее выпрямитель , стабилизатор....

Так вот . Вскрытие... Скальпель...Спирт..... Ой! О чем это я..... :smile:

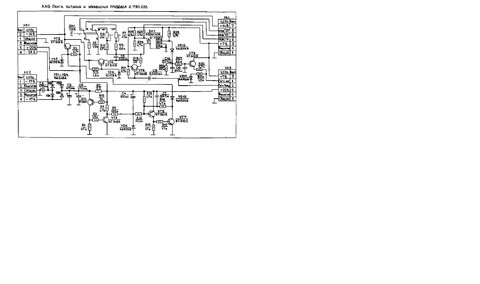

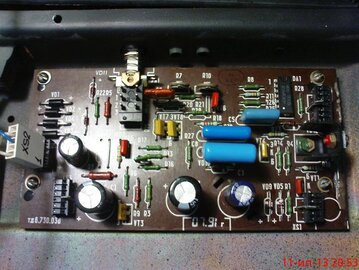

Внутри есть волшебная плата- АА9- Плата питания и управления приводом 6.730.038

После резистора R2- 2.2 Ома у нас есть +22 вольта. Берем отсюда +питания стабилизатора 7815

А с минуса конденсатора С1 имеем минус 24 вольта. Берем из данной точки питание стабилизатора 7915!

Общий- он и в Африке- общий !

Все идеальное-просто !

На детали не стОит обращать внимание! Использую ВСЕГДА то, что под рукой. Ну, насобиралось у меня много чего...дай бог за две жизни использовать.... :smile:

А за 110-ю Вы меня простите ! Все дорабатывают Арию-102. Кто то сделал 103 , кто то 104..... а я - 110..... :smile:



Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так дайте , пожалуйста , человеку, прямую ссылку.

Видите , руки у него чешутся ! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch
Так дайте человеку, прямую ссылку.



Так ссылку я сам дал в 20 посте)

Максиму спасибо за печатные платы, в том числе для темброблока от Rod Elliott.

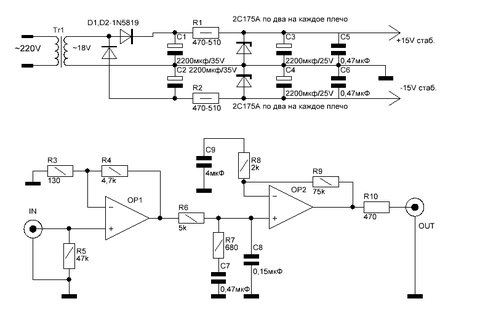

Вот здесь _https://ulfdiysound.-мы не распространяем ссылки на [юкоз.ру]-/publ/avtorskie_stranicy/tvorcheskij_praktikum_a_bokarjova/korrektor_weekend/7-1-0-16

номиналы малость отличаются, и я так понимаю нет никакого смысла набирать 0.133uF из двух конденсаторов. 150n вполне прокатит.

Также есть схема БП, кому нужно.


Изменено пользователем mirch

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Всем спасибо. У самого руки чешутся, к ПП корректора Максима(отдельно спасибо) надо питание дорисовать, или 78,79-15; или 317-337; или вообще КС515- решаю пока, благо есть время на рыбалке подумать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Вчера только статья появилась на портале, и рисовать не надо.

https://datagor.ru/practice/power/2293-dvuh...-ustroystv.html



Перемастырил печатку, мне не очень понятно с землей, у Максима земля в круг, а как же земляные петли и т.д.

Как её правильно развести?




Изменено пользователем mirch

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch
Не делал плату для рода Элиота,сделана плата для варианта преда Сухова.



Да пардон, ветка большая, спутал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Почти сварганил плату, сделал двухстороннюю, соединил стороны около выхода на среднюю точку, добавил стабы на плату.

Осталось сделать пассик новый и можно слушать.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Горизонтально что-ли? Да если б это в акрил или прозрачный корпус, то другое дело. А так пофоткал и до следующего вскрытия. Которого, если все правильно сделал, может вообще не быть. Это же все для души.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Насчет первой части, для стабов в 1,5А ток в 0,3А к перегреву не приведет точно, а вертикально они будут охлаждаться не хуже чем лежа на слюде, насчет второго сказать мне нечего, кондеров я и так не пожалел. Что дадут еще 2, теоретически?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Вчера опробовал корректор, звук порадовал. Шумы отсутствуют напрочь. Рекомендую.

Спасибо всем за напиво наводку и за помощь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
У меня Ария -110 . Прямой привод. Голова ГЗМ-155-2 .Собрал себе корректор Бокарева.

Очень доволен.!

Остановился на Бокареве! Звучит - прекрасно.

Александр, скажите, какие опера использовали?. У меня поставлены ОРА2132, головка ГЗМ-105МД, слишком режут высокие на уши, или дело не в операх?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Собирал на панельках.

Сперва воткнул NE5532.........послушал........

Затем OPA 2134 послушал.... мне показалось.....избыток высоких...что ли....

Мой ух предпочел NE5532. :smile:

Каждый сам решает .......... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
