Рекомендованные сообщения

Гость rubenlukin
из блока усиления из вмутренностей валил дымок. Ибо возбуды. Никто не застрахован.

ИМХО



Никто не против мелких ошибок и прочего похожего, но это другой совсем разговор, не озвученный в техническом задании.



А вообще -- приезжай, "пропишу", взлабнём, на проверенном, без дыма! (всех касается)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сейчас собираю клон "Hot Rod Tweed Conversionfor SF Bassman Head (by Steve Ahola)" несколько упрощенный. Правда выходной каскад - на 6П14П - поскольку задумываетя для домашнего комбика.

Силовой и выходной трансы - перемотанные ОСМ-0,063. Силовой уже намотал, ща буду мотать выходной, только уточню моточные данные. Печатку разложил, выходные лампы не на печатке, будут

стоять на шасси. В дальнейшем можно будет предварительные каскады и фазоинвертор, которые на печатке, использовать с другими выходными каскадами... Если есть интерес, могу поделиться и

схемой и печатками. так что пишите в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость taseg
Никто не против мелких ошибок и прочего похожего, но это другой совсем разговор, не озвученный в техническом задании.

Да, согласен. В техническом задании - сделать звук. Хороший музыкальный, красивый, который понравится заказчику.











Сейчас собираю клон "Hot Rod Tweed Conversionfor SF Bassman Head (by Steve Ahola)" несколько упрощенный. Правда выходной каскад - на 6П14П - поскольку задумываетя для домашнего комбика.

Силовой и выходной трансы - перемотанные ОСМ-0,063. Силовой уже намотал, ща буду мотать выходной, только уточню моточные данные. Печатку разложил, выходные лампы не на печатке, будут

стоять на шасси. В дальнейшем можно будет предварительные каскады и фазоинвертор, которые на печатке, использовать с другими выходными каскадами... Если есть интерес, могу поделиться и

схемой и печатками. так что пишите в личку.



А что там уточнять моточные данные для 6п14п? Ультралинейный режим сбабахать собираешься? В остальных случаях считать нету никакого прока - половинка (для РР) от 1000 до 1500-1600 (скока влезет) витков, вторичка - Первичка*2/28,8 (для 8 ом)... Вот.



Интерес есть всегда. Если не затруднит - пока-что схемкой заделись, посмотрю, что это за зверь такой.





Кстати, фотки:



С выходником (зелёный), временно используется. Кстати, звучит очень неплохо!

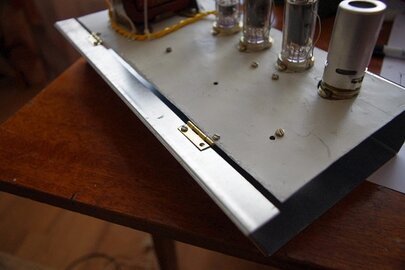

Петельки для обслуживания, чтобы не скручивать тучу винтиков.

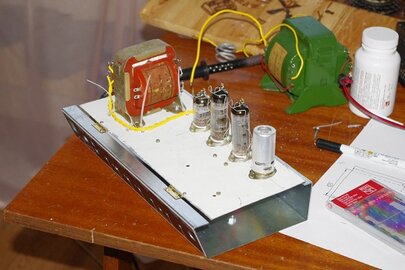

Внутренняя компоновка. Слева-направо: ревер, ФИ+Выхлоп, БП. Лампы (в порядке): 6н2п, 2*6п14п, 6н2п... Тот двойной триод, который без проводов на панели - преампик с темброблоком (на фото - ещё не сделан)...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Исходная схема такая.

post-258-1317817733_thumb.jpgРешил исключить переключатель Smooth Switch, переключатель Gain Switch - сделать двухпозиционным Clean\Crunch. Выход 6П14П в пентодном режиме. Смещение хочу попробовать комбинированное: вольт 6-8 фиксированное, регулируемое, остальное - автоматическое. Не понравится - можно попробовать либо чисто фикс., либо чистое автоматическое. Ну и анодное в районе 300-330 вольт. И накал на первые каскады - постоянкой.Вот такая задумка. Кстати сегодня получил наконец вот такие переменники.post-258-1317818587.jpg Шли 2 недели по России в Новосибирск. Потом с оказией из Новосиба а Павлодар. С Казахией фирма не работает... :smile: Есть все номиналы для гитарных усей. Какая фирма могу написать в личку (реклама тута запрещена).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость taseg
Есть все номиналы для гитарных усей. Какая фирма могу написать в личку (реклама тута запрещена).

Я заинтересовался, жду Личного Сообщения! :smile:



Дабы не отклоняться от темы проекта, выложу печатную плату ФИ+выхлопа:



blues_junior_pcb.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Я влюбился в этот звук!!! =)



Главное -- согласие с собой :smile:



Выходной транс найден? А то я не шибко понял из фото и из текста, что это за железки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость taseg
Главное -- согласие с собой :smile:



Выходной транс найден? А то я не шибко понял из фото и из текста, что это за железки.

Как раз выходник не найден... Эти железки - усилитель... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Эти железки - усилитель...

Зеленый транс -- анод, а красивый -- накал? Правильно смеёшься, но ведь разные изделия иногда выглядят похоже... Ну там, дроссели по питанию...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость taseg
Зеленый транс -- анод, а красивый -- накал? Правильно смеёшься, но ведь разные изделия иногда выглядят похоже... Ну там, дроссели по питанию...

Зелёный трансформатор - это выходной, временный пока что на время, пока я решаю вопросы с намоткой. Схему мы составили, осталось найти рабочую силу и проволку нужного калибра.



Красный - это и накал, и анод.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость taseg

Устал бороться... Фазоинвентор самовозбуждается. На сетке 150Вольт, на Аноде 500Вольт... Померить частоту негде, на осциллографе 50 Вольт максимально... Есть ли вероятность, что лампа плохая?

На анодах 6п14п 740 Вольт переменки.



Какие требования против самовозбуждения я принял:

1. Разводка минуса:

а. Точка разводки - в подвале под преампом

б. По кратчайшему расстоянию.

в. Без петель

г. Общая толстая шина

2. Минус отделен от шасси.

3. Между анодами ФИ введён керамический конденсатор 4700пФ 1 Кв.



Добавлено после раздумий:




Вот такой монтаж



Добавлено после раздумий:

Странно всё это - по вольтметру напряжение 150В на сетке (переменка) - осциллограф ничего не показывает....



Добавлено после раздумий:

Итак, вытащив все лампы.... Переменка осталась там, где она быть не должна. Вывод - самовозбуды по питанию...



Прошу присоединиться знающим людям, которые зададут наводящие вопросы...



Картина такова: на радиаторе у транзисторного фильтра на IRF740 переменки в районе 700 вольт... Шунтировал конденсатором затвор и исток - ноль внимания.

Странно, раньше эти дроссели не капризничали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Нужно собрать ламповую часть схемы навесным монтажом :smile:

детали монтируются на ножках ламповых панелек, без дополнительных проводов,

выводы деталей -минимальной длины!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
... На сетке 150Вольт, на Аноде 500Вольт... Померить частоту негде, на осциллографе 50 Вольт максимально... Есть ли вероятность, что лампа плохая?

На анодах 6п14п 740 Вольт переменки.

...

Картина такова: на радиаторе у транзисторного фильтра на IRF740 переменки в районе 700 вольт... Шунтировал конденсатором затвор и исток - ноль внимания.

Странно, раньше эти дроссели не капризничали.

А полную реальную схему можно? И режимы там же обозначить? А то ИМХО для этих лампочек напруги за пределами добра и зла, хотя, может, я справочники криво толкУю...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования

Вы сможете оставить комментарий после входа
