Вопросы по TDA 7294

Рекомендованные сообщения

Гость vasagluck

Здравствуйте уважаемые Датагорцы!

Решил я недавно сделать нормальный усил для моих s-90B

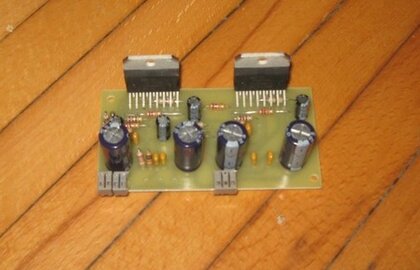

Так как времени и сил и желания возиться со сборкой усилка не было, купил на радиотолчке мостовой усилитель на 2х TDA7294.

Появилась идея из моста сделать стерео. Как это лучше осуществить?

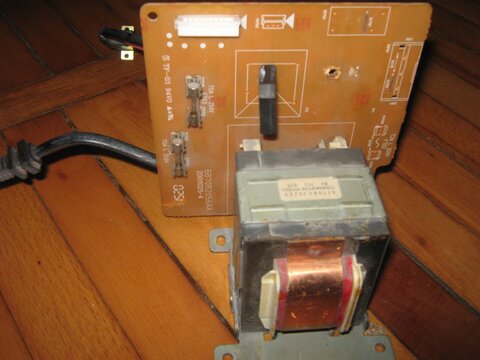

На счет блока питания: у меня есть трансформатор из музыкального центра на выходе у которого 35в. Причем после диодного моста тоже 35в.

Стоит ли делать стерео из моста с таким питанием для 8 омных колонок?

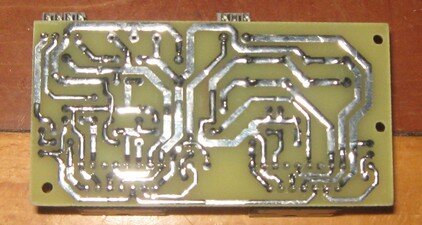

Фото прилагаются.





Изменено пользователем vasagluck

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А здесь был?

_https://www.electroclub.info/index.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bleaze

Для переделки с моста на стерео усилитель надо разводить на печатной платы входы, и выходы, что уже довольно не технологично, у меня то же S-90, работают на тех же ТДА7294, только по схеме аудиокиллера, звук кардинально поменялся после схемы из даташита, у вас скорее тоже обычное подключение, а питание транса 2*35, или одна обмотка на 35 в? Если 2*35, то после фильтров умножьте на 1.31, будет 2*45, для ТДА7294 уже многовато, и не забывайте что у микросхемы на фланце радиатора не общий, а минус питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vasagluck

В том то и дело что хочу разобраться с трансом. Похоже что там 35в с отводом от средней точки.

А если мост не переделывать а подключить колонки к выходу и земле? Или это бред?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В том то и дело что хочу разобраться с трансом. Похоже что там 35в с отводом от средней точки.

Замерьте относительно средней точки, если + - 35 тоесть сумарно 70, а если сумарно 35 то это + - 17,5 то это мало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vasagluck

Позамерял. Дело обстоит так:



Можно ли из этого что нибудь извлечь для моего БП?


Изменено пользователем vasagluck

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Позамерял. Дело обстоит так:

Где 30 и 33 это доп. обмотки, а так получается две по 18 переменки, максимум получите + - 23 вольта постоянки, для этих микросхем маловато, тем более если на 8 ом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vasagluck

а доп обмотки нельзя никак использовать?

Просто этот транс изъят из мертвого муз центра, у которого внутри мною были обнаружены 2 TDA7294

Они же как то работали там? Выдавая когда-то PMPO 2000W =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а доп обмотки нельзя никак использовать?

Доп. обмотки как правило намотаны тонким проводом, и расчитаны для слаботочных схем.

Просто этот транс изъят из мертвого муз центра, у которого внутри мною были обнаружены 2 TDA7294

У муз. центра аккустика наверняка 4Ом, поэтому для такой нагрузки еще годится, на 8 Ом работать конечно будет, но неполноценно. ИМХО.

Они же как то работали там? Выдавая когда-то PMPO 2000W =)

Рекламный трюк, ничего общего с реальностью не имеет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

2*18 вольт переменки - конечно маловато , но вполне достаточно для комфортного

прослушивания музыки в домашних условиях :smile:

Для озвучивания дискотек и прочих дел, потребуется другой трансформатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2х18в переменки даст примерно 40 вт на 8омах...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2х18в переменки даст примерно 40 вт на 8омах...

Это по каким расчетам? Сомнительно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
