TDA7294 Защита АС

[pm]

могу ошибиться, но припоминается, что автоматы срабатывают при превышении номинального тока этак в 1.3-1.5 раза. да и быстродействие обычных бытовых оставляет желать лучшего. идея alx25v в этом плане продуктивна: УЗО должно срабатывать за 30-40 мс

Изменено 22 Сентября, 2010 в 09:00 пользователем pm

[Гость IWB5O10]

Нашел что то подходящее, на рисунке. Там стоит TL071 чем её можно заменить ?

Не скинешь печатку на него?

[Lakki]

Не скинешь печатку на него?



Поищу найду скину собрал все прекрасноработает по сей день )))

[mikar]

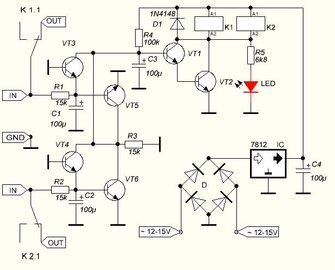

Здравствуйте, помогите разобраться с китайской защитой АС от постоянки на выходе усилителя. Схему нарисовал сам на основе печатки и расположения радиодеталей.

Вопросы:

1. Работает ли схема?

2. Подходит ли для работы с усилителем с двухполярным питанием ( при аварии на входе может быть и + и -)?

3. смущает схема включения транзисторных ключей на входе?

[Chugunov]

1. Похоже, должна, вроде бы правильно.

2. Подходит.

3. Ключи сделаны так, что при подаче на вход постоянного напряжения + или -, один из транзисторов открывается и закрывает ключ на транзисторах VT1, VT2 и реле отпускает, отключая акустику.

4. Самое главное.

Надо включить это устройство БЕЗ УСИЛИТЕЛЯ. Далее, по очереди подать на вход 1 и 2 постоянное напряжение. Может 1 батарейки мало будет придётся последовательно две включать. Потерпеть несколько секунд, защита должна срабатывать при подаче на входы как +, так и -.

Затем, по хорошему, надо подать на вход по очереди (не подключая усилитель) напряжение с + питания усилителя и - дабы убедиться, что входные транзисторы этой защиты не сгорят. Если питание ±25...30 В, должны выдержать, больше - надо пробовать, может придется увеличить R1 R2.

5. Ну и что, что китайская. Главное - чтобы работала.

[Гость yufan65]

Уважаемые знатоки помогите начинающему! Есть собранный УНЧ MF-1 на TDA7294 и есть собранная защита от Lynx. Как подключить защиту к усилку? Просьба не пинать! Спасибо! :smile:

[Sergiy_83]

X6 к выходу усилителя.

X9 к ак. системе

X7 - X8 питание

[Гость yufan65]

X6 к выходу усилителя.

X9 к ак. системе

X7 - X8 питание



Спасибо!Я это и так знал,а как быть с землёй? У Lynxa инвертирующее включение МС LM3886,а у MF-1 ИТУН?! Тоесть в схеме защиты GND и есть (0)-земля! А на схеме MF-1,выход подключён на землю через резюк R7-0,22 Ома.

Изменено 24 Ноября, 2014 в 06:00 пользователем yufan65

[Sergiy_83]

Как то так

[Гость yufan65]

Спасибо Сергей! Попробую.
