Усилитель на LM3886

Рекомендованные сообщения

Добрый день.



Решил собрать усилитель на этой микросхеме, но сталкнувщись с разнообразием схем включения растерялся.



Что хочется:

1) Усилитель 20-30 ват (можно больше) на акустику 4/6 Ома

2) Наличие печатки под ЛУТ

3) Нетребовательность к компонентам

4) Высокая повторяемость

5) Качество звука выше чем в даташитном варианте (это ваше возможно учитывая пункт №3?)



нашел такой вариант:

_https://alien.sk6.ru/projects.php?action=6

какое ваше мнение?





P.S. Прошу сильно не бить, за избитость вопроса, прочитал почти все про LM3886 на русскоязычных форумах, но так к ничему и не пришел, буду рад если участники форума опишут личный опыт применения LM3886.

Изменено пользователем gioz

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На LM3886 практически со всеми улучшениями слушал усил год.

Потом собрал Манаковский одноламповый, так для пробы...

LMка сразу переехала на полку, где и пылилась больше года.

Сейчас собрал на германии по схеме от vol2008.

Выкинул LMку и запихиваю германий в тот же корпус.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И что вот?

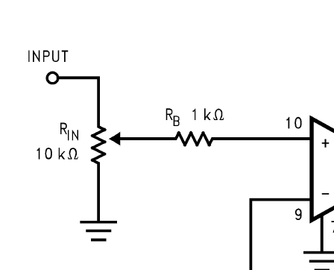

Самая типовая схема.

Как показала практика наилучшее звучание получается при питании ±25В (в ущерб максимальной мощности)

и в цепь "mute" надо воткнуть источник тока на 3-5 мА.

Ну это минимальные рекомендации.

И раскачка хорошая этой микрухе нужна.



Всё же, наверное, более популярны схемы с ней это инвертирующее включение плюс интегратор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Сейчас собрал на германии по схеме от vol2008.

https://forum.datagor.ru/index.php?showtopic=5112

Схожу в гораж гляну транзисторы, если есть то обязательно попробую эту схему.



Решил собрать на LMке потому как попали в руки пара LM3886TF, так что надо их применить :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На этой микрухе есть неплохой усилитель Corsair.

_https://lincor-lib.-мы не распространяем ссылки на [народ.ру]-/LM3886Corsair_GainClone.rar

Отличие от даташитовой схемы - инвертирующее включение с Т-образной ООС. Это даёт практически халявное снижение искажений, при этом не сильно понижая входное сопротивление усилителя, как в обычном инвертирующем включении. Пред на лампе - на любителя, при желании можно и выкинуть его.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На этой микрухе есть неплохой усилитель Corsair.

_https://lincor-lib.-мы не распространяем ссылки на [народ.ру]-/LM3886Corsair_GainClone.rar

Отличие от даташитовой схемы - инвертирующее включение с Т-образной ООС. Это даёт практически халявное снижение искажений, при этом не сильно понижая входное сопротивление усилителя, как в обычном инвертирующем включении. Пред на лампе - на любителя, при желании можно и выкинуть его.



Сначала тоже обратил на него внимание, но отпугнуло обилие негативных отзывов на форумах, в роди как даже сам автор признал не удачность конструкции (за достоверность последнего высказывания не ручаюсь).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Сначала тоже обратил на него внимание, но отпугнуло обилие негативных отзывов на форумах, в роди как даже сам автор признал не удачность конструкции (за достоверность последнего высказывания не ручаюсь).

ИМХО. В этой ситуации самое правильное -- собрать и послушать своими ухами, а не форумными. Вы сюда пришли за ясностью? Напрасно -- только больше тумана. Звук -- дело тёмное, только свет -- дело светлое. Собирайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я понимаю что все субъективно и надо самому пробовать и слушать, но хочется просто собрать добротный середнячок без экспериментов.

Нормальные детали у нас в городе купить проблемно (пленка только k73-17 и нонейм, литы только Elzet, резисторы только МЛТ и нонейм), поэтому хочется выбрать проверенную, многократно повторенную конструкцию, заказать детали и собрать усилитель.



P.S. До этого слушал музыку только в наушниках через ушные усилителе, поэтому даже толком сравнить нечем, вот и хочется добротно средняя конструкция в будущем возможно использованная как точка отсчета в качестве звучания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

gioz есть ещё разные варианты...

есть MF-2 того же Линкора, есть ZD-50...



MF-2 это девайс с ненулевым выходным сопротивлением(около 10 ом, можно подогнать) и инверт. включением.

ZD-50 имеет невероятно низкие измеряемые нелинейные искажения за счёт нечеловечески глубокой обратной связи, которая достигается за счёт применения дополнительного опера. имхо, на любителя...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ZD-50

Для меня слишком сложно, я такую плату просто не смогу изготовить..............

MF-2

MF1 видел, а MF2 не нашел ссылку не дадите?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
