А как красиво было на картинке в заголовке программы, да и на АП ее рекомендовали именно для расчета БП на кенотроне.



Есть примитивный расчет, даже не расчет а прикид.

Напряжение на выходе кенотронного выпрямителя под номинальной нагрузкой (примерно равной максимальному току через кенотрон взятому из справочника) равняется 1-1.1 умноженное на переменное напряжение на обмотке трансформатора. При этом на холостом ходу или пока лампы не прогрелись напряжение может достигать 1.4 от напряжения на обмотках трансформатора. Необходимо учитывать при выборе напряжения конденсаторов фильтра.



Емкость конденсатора первого после кенотрона не должна быть больше рекомендованной в справочнике (как правило 4-8 мкФ). На самом деле можно взять и немного больше до 20-47мкФ. Все остальные конденсаторы большой емкости только после дросселя.



Если от выпрямителя потребляется ток в 100 мА то обмотки трансформатора должны быть рассчитаны на максимальный ток в 140мА.

Вот примерно такие рекомендации.

Тоесть если смотреть по второй схеме в рисунке. Применив 5Ц3С кенотрон мы получим на выходе примерно 310-330 вольт на выходе и обмотки трансформатора должны обеспечить минимум 140мА максимального тока.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 60
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

  • 1 месяц спустя...
Падение напряжения на кенотроне.

Подскажите, чтобы напряжение после кенотрона 5Ц3С было 300в, какое напряжение должна выдавать обмотка транса

Ссылка на комментарий
Поделиться на другие сайты

Подскажите, чтобы напряжение после кенотрона 5Ц3С было 300в, какое напряжение должна выдавать обмотка транса



какой примерно ток в цепи?



вот характеристика напряжения от тока:


Изменено пользователем dimmetrio
Ссылка на комментарий
Поделиться на другие сайты

Ток около 120мА. Получается где-то 305-307В

Еще учитывайте небольшое падение на дросели или рс фильтре и на входе 220 ? Лучше сделать с запасом или несколько отводов от вторички разницу если что всегда можно на сопративлением выровнять.

Ток не большой может всетаки 5ц4м он 140 ма дает.и компактнее. И накал 2 ампера вместо 3 .и стоит дешевле.

Изменено пользователем dimmetrio
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
Емкость конденсатора первого после кенотрона не должна быть больше рекомендованной в справочнике (как правило 4-8 мкФ). На самом деле можно взять и немного больше до 20-47мкФ. Все остальные конденсаторы большой емкости только после дросселя.

Объясните пожалуйста, в чем фишка, привожу ссылку _https://www.vegalab.ru/content/view/181/52/

Везде говорят емкость конденсатора до дросселя не более 47μF, а в этой схеме аж 220μF. Кенотрон то умрет в первый же день, или я что то не понимаю :smile:

Ссылка на комментарий
Поделиться на другие сайты

Установил эту прогу ! Но в ней не нашел ламп только диоды :smile:



Добавлено после раздумий:

Поправил рисунок



Чтобы поменять диоды на лампы в программе PSU Designer II нужно выделить трансформатор и диодный мост, нажать левую кнопку мышки > Change



Ссылка на комментарий
Поделиться на другие сайты

Объясните пожалуйста, в чем фишка, привожу ссылку _https://www.vegalab.ru/content/view/181/52/

Везде говорят емкость конденсатора до дросселя не более 47μF, а в этой схеме аж 220μF. Кенотрон то умрет в первый же день, или я что то не понимаю :smile:

5ц3с прямого накала. Это суждение больше для косвенного. Так как накал нагревается плавно а заряжать конденсатор уже надо. Все характеристики на кенотроны приведены с фильтром 4-8 μF по ним и судят и считают. Больше 1я емкость после кенатрона больше вольтаж на выходе. Посмотрите вах к кенотронам там кое где встречаеться с разными фильтрами.

Ссылка на комментарий
Поделиться на другие сайты

  • 7 месяцев спустя...

Всем привет, уважаемые!

Хотелось бы сделать выпрямитель для лампового усилителя на кенотроне, к тому же 5Ц3С появились несколько штук, но без панелек. Из силовых трансформаторов не имею практически никаких, кроме ТСШ-170 от лампового Ч/Б телевизоров "Рекорд".

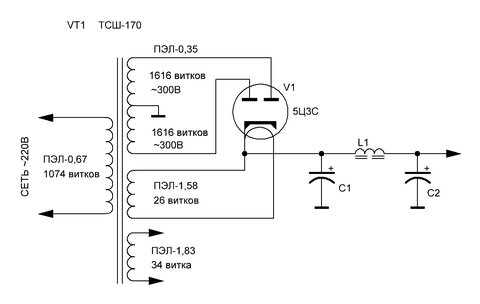

Придётся однозначно перематывать анодную обмотку у ТСШ-170. Посидел, посчитал. Нужна средняя точка. И ещё нужна обмотка для питания накала 5Ц3С.

Либо выпрямитель делать на 6Д20П. Но там всё равно нужна средняя точка и следовательно тоже так же перематывать анодную обмотку и ещё к тому же 2 лампы придётся ставить.

Закрался ряд вопросов...

Хватит ли мощности у ТСШ-170 питать ещё 2х6Д22С к примеру, если делать на них выпрямитель, это 1,8А*2=3,6А и примерно 25Вт ещё лишней нагрузки.

Сделал расчёт, взял книжку С.Н. Кризе, для анодной обмотки нужно мотать 3231 виток провода, если нужен отвод от средней точки, то 3231/2 = 1616 витков. Относительно средней точки снимаем где-то 300В переменки.

Ребят, посмотрите беглым взглядом, то именно так и должно быть с анодной обмоткой?


Изменено пользователем dikobrazzoff
Ссылка на комментарий
Поделиться на другие сайты

Дима, подождите, подождите. Надо знать (определиться), что, вернее какой усилитель, Вы собираетесь «питать» этим блоком питания!? То есть, какой ток «кушает» Ваш усилитель. Ну а потом, посмотреть – «вытянет» кенотрон 5Ц3С эту токовую нагрузку или нет.

Про Вашу схему БП и трансформатор. По простым прикидкам – вроде всё правильно, и по анодной обмотке и по накальной. По аноду 10% на «просадку», по переменному току – это нормально. Ну, и не большой «запас» по накалу. Повторюсь, на первый взгляд – всё, вроде как, нормально…, это, если ток потребления Вашим усилителем не будет превышать 230 – 250 мА.

Ссылка на комментарий
Поделиться на другие сайты
