Блок питания на кенотроне

Рекомендованные сообщения

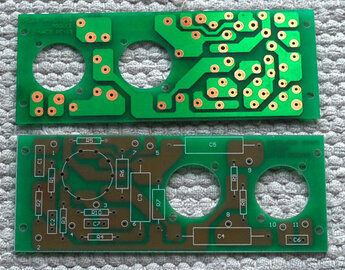

Собираю впервые усилитель с блоком питания на кенотроне ! Возникли вопросы :

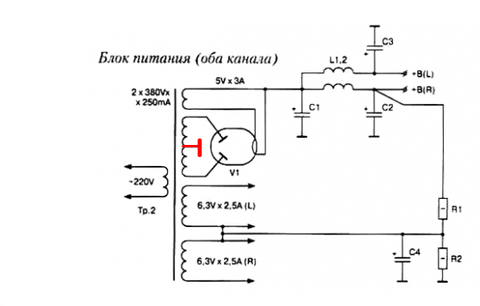

1 на схеме возле трансформатора написано 2*380в*250 мА а нарисована одна обмотка подключенная к анодам кенотрона ! ?

2 Анодный плюс есть а где брать минус ?

3 Как рсчетать потребляемую мощность кенотрона ?( хочу подобрать готовый сетевой транс )


Изменено пользователем ostap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

1 на схеме возле трансформатора написано 2*380в*250 мА а нарисована одна обмотка подключенная к анодам кенотрона ?



на схеме забыли нарисовать среднюю точку и соединить её на корпус.


2 Анодный плюс есть а где брать минус ?

минус -это корпус

3 Как рсчитать потребляемую мощность кенотрона ?



кенотрон потребляет по накалу=15Вт



4 хочу подобрать готовый сетевой транс

380в*250 мА +3А*5вольт+ накальные обмотки =потребляемая мощность от трансформатора

добавить сюда запас20..30% и получиш необходимую мощ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо!

По моим подсчетам выходит около 220 ватт должен быть транс и это без накальных для ламп !

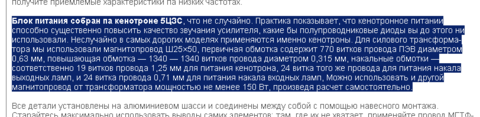

А в статье говорится что не меньше 150 ватт должен быть сердечник транса !


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Кстати да накал тоже сюда нужно учесть!

а вот в статье то написано что не менее 150Вт

и ещё тут такой момент - 2 обмотки анодного выпрямителя работают по очереди,

тоесть для правильного расчёта принимается мощость одной!

верхний свой пост подкоректировал теперь должно всё получиться.

в итоге 95 Вт анод +15 Вт накал кена + 33Вт накал остальных ламп =143Вт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сучетом + 30% выходит нужен трансформатор 186 ватт!

Аноды и нить накала-катод кенетрона безразницы как подключать ( непронумерованы )?

Изменено пользователем mastersound

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Сучетом + 30% выходит нужен трансформатор 186 ватт!

ну 30% не совсем обязательно, хватит и 20 вполне, тут ничего удивительного

стереоусилитель с запаралеливанием выходных ламп!

Тут ТС180 как раз будет кстати только перемотать вторичку или подобрать соответствующий ТАН.



Аноды и нить накала-катод кенетрона безразницы как подключать ( непронумерованы )?





У кенотрона 4 вывода: 2 накальных и 2 анодных . В данном кенотроне роль катода выполняет накал,

тоесть тестером вызваниваеш накальные выводы , оставшиеся 2 будут анодами .



PS. Просьба не нужно полностью цитировать предыдущие посты!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понял! Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кстати, а какой кенотрон предполагается использовать?

Их не так уж и много, которые могут обеспечить ток на выходе в 200-250мА.

Может лучше подумать и вместо одного кенотрона поставить пару демпферных диодов типа 6Д20П 6Д22С - Из плюсов - им не надо отдельные накальные обмотки, в отличие от прямонакального кенотрона разогреваются долго и дадут задержку подачи анодного напряжения. Падение напряжения на этих диодах меньше, чем на кенотроне.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Кстати, а какой кенотрон предполагается использовать?

Их не так уж и много, которые могут обеспечить ток на выходе в 200-250мА.

Может лучше подумать и вместо одного кенотрона поставить пару демпферных диодов типа 6Д20П 6Д22С - Из плюсов - им не надо отдельные накальные обмотки, в отличие от прямонакального кенотрона разогреваются долго и дадут задержку подачи анодного напряжения. Падение напряжения на этих диодах меньше, чем на кенотроне.

5ц3с ! А как переделать БП под 6д20п или 6д22с ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6Д20П - одиночный диод. Катоды этих диодов соединяем вместе, на аноды подаем переменное напряжение с трансформатора. Накалы включаем параллельно накалам всех остальных ламп (у демпферных диодов максимальное напряжение между катодом и накалом 700 вольт, так что отдельную обмотку для их накала делать не надо).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А Вы можете вложить схему для данного БП?



Добавлено после раздумий:

6Д20П - одиночный диод. Катоды этих диодов соединяем вместе, на аноды подаем переменное напряжение с трансформатора. Накалы включаем параллельно накалам всех остальных ламп (у демпферных диодов максимальное напряжение между катодом и накалом 700 вольт, так что отдельную обмотку для их накала делать не надо).

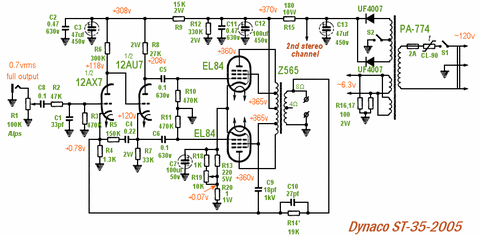

Приблизительно так ? А 6х2п ненужен.


Изменено пользователем ostap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
