ТВЗ-1-9

[Гость mitrych]

Между подковами положить слой тонкой бумаги (как внутри каркаса, так и снаружи)...

Если бы было больше витков (тем проводом, который намотан сейчас) то была бы больше индуктивность и качественные показатели на НЧ диапазоне...

Так, бумагу положить - это ясно. На все торцы железа по бумаге и также склеить.

Но обмотки - это 2150/58 витков первички/вторички. Если делать больше витков, то будет больше Rе обмоток, и тогда как придерживаться изначальных соотношений обмоток? До какого предела?

То бишь если мотать для более полного заполнения окна, то туда влезут около 4000/100 витков пусть примерно, это ведь огромный транс получится! Че-то я запутался, думал все должно быть четко, а сейчас оказывается можно и больше намотать?

Изменено 27 Декабря, 2011 в 14:54 пользователем mitrych

[Гость Jaster]

4000/100 получится замечательный транс.. :smile: Лучше конечно сделать 4000/200 для АС 6-8 ом если.

А что за железо то?



зы. Я закончил мотать трансы для ушного усилка на ECL85 - сейчас уже стоят в схеме прогреваются.

Изменено 27 Декабря, 2011 в 20:03 пользователем Jaster

[Гость mitrych]

Кстати, если ложить бумагу между торцами транса то также придется склеивать с двух сторон, а склейка бумаги с двух сторон не убьет весь эффект от прослойки? В оригинальных ТВ3-1-9 прослойка не пропитана ни клеем ни чем либо еще.

Зы. Попробую включить в таком варианте, а второй транс попробую намотать проводом не 0,25 а уже 0,4 должно влезть, посмотрю что выйдет.

И если увеличивать кол-во витков для увеличения индуктивности, надо увеличивать обе обмотки и в одинаковое кол-во раз?

И какой выбирать слой толщины прокладки?

Изменено 28 Декабря, 2011 в 11:12 пользователем mitrych

[TANk]

а склейка бумаги с двух сторон не убьет весь эффект от прослойки?

Между подковами должен быть промежуток из немагнитного материала толщиной примерно 0.05-0.08мм. Главное чтобы этот материал был немагнитным и не проводил электрический ток. бумага пропитанная клеем этому условию удовлетворяет на все 100+%.



Добавлено после раздумий:

а второй транс попробую намотать проводом не 0,25 а уже 0,4 должно влезть, посмотрю что выйдет.

С проводом 0.4 можно будет пробовать на слух уже гораздо более мощные лампы. С номинальным рабочим током под 100-150мА.

[Гость mitrych]

Если с проводом 0,4 можно более мощные лампы - тогда и железо надо поболее в сечении? У транса сечение 5,4 квадрата, на более мощные лампы уже силенок у транса не хватит, вот почему я его решил под ТВ3 пустить.

Изменено 28 Декабря, 2011 в 11:41 пользователем mitrych

[Гость Jaster]

Величина зазора зависит от тока покоя. При токе 100ма надо будет около 0.2мм. А это снижает индуктивность и соответсвенно ухудшит бас. (выше начнется спад по НЧ).

С таким железрм оптимально 3-4 т. витков под ток до 60 ма.

[Гость Jaster]

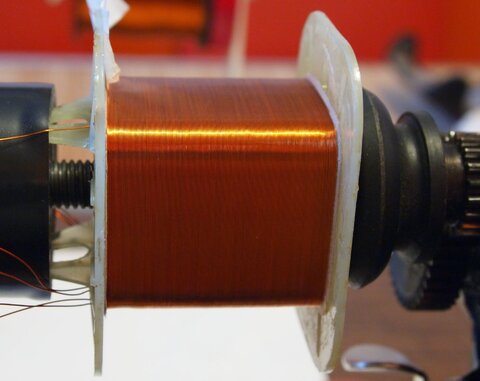

Вот мотал трансик я, используя ручную китайскую моталку с ебей

На фото слой вторички из 0.28мм



[Гость mitrych]

Урррра!!! Работает!!! :smile:

Наконец-то опробовал новый собственноручно намотанный транс, №1 в этом году, Сперва мметром и осциллом, и потом подключил к акустике. Прокладку сделал из бумаги для выпечки, оставил в таком же варианте как и на фото поста №79.

Звук такой же как и в оригинале ТВ3-1-9. Завтра начну мотать проводом 0,3-0,44 - буду эксперементировать, пока не найду железо поболее для нового усилка.



Всем спасибо за советы, за помощь, за критику, поздравляю всех с Новым Годом, желаю здоровья, творческих успехов, реализации планов и желаний!!! :smile:

Изменено 31 Декабря, 2011 в 08:02 пользователем mitrych

[Гость mastersound]

Урррра!!! Работает!!! :smile:

Поздравляю с новой победой :smile:

надеюсь следующий транс у тебя получится ещё лучше :smile:

опыт и сноровка приходит со временем...

[Гость kton]

Виктор,можно фото станочка в "полный рост" ?Он с укладчиком?

[TANk]

Виктор,можно фото станочка в "полный рост" ?Он с укладчиком?

У Виктора станок или такой



Или такой

Имеют на борту счетчик оборотов. Без укладчика. Есть из этой же серии станок с укладчиком, весит эта железка порядка 20 кГ.

У меня старший брат. С укладчиком.



Я его немного уже усовершенствовал, добавив электропривод. Видео фрагмент тестировния по ссылке

_https://www.youtube.com/watch?v=IAzanfHGXUk



Все три варианта есть на Е-бае:

_https://www.ebay.com/sch/toolssales/m.html?_nkw=&_armrs=1&_from=&_ipg=&_trksid=p3686

Продавец проверен неоднократными покупками. Не обманывает. Товар в Россию отправляет без проблем.

[Гость mitrych]

Любопытно, при более тщательном прослушивании заметил что звук "шумит"- на высоких какой-то хрип и свист, и в целом звук "похрюкивает", это если тщательно прислушиваться, ошибки быть не может, поменял колонки местами и на другие АС.

В чем может быть дело, это скорее тот самый низкий КПД и большой размер пустого окна?
