ТВЗ-1-9

[Гость mastersound]

Измерил твк , только у меня он был в краске и невидно где какая обмотка , поэтому разьясняющая картинка ,

Всё правильно -это он и есть ТВК110-Л2

и нашлась у меня интересная плюшка - транс с лампового телевизора -

"Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51

Инд.мин=9,0 гн " может он как раз мне и подойдёт ?

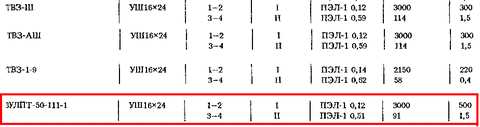

Этот трансик - выходник от лампового телевизора ,см. таблицу

подойдёт конечно , он расчитан на 5,4к/4 ома нагрузки

6П14П -пентодное включение.

PS. согласно таблице ТВЗ-Ш имеет 5,2к/6 Ом.

PPS. так глядиш и к вечеру найдёш всё необходимое :smile:

[Гость ketchup]

Тема переплыла =) ну да ладно , я не против , вообщем пробовал я подключать свою плюшку ("Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51 Инд.мин=9,0 гн ") и скажу вам точно что этот выходник - Фигня .... во первых он гудит и во вторых он почему то сьедает 80% громкости !!!

[Ubiks]

Тема переплыла =) ну да ладно , я не против , вообщем пробовал я подключать свою плюшку ("Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51 Инд.мин=9,0 гн ") и скажу вам точно что этот выходник - Фигня .... во первых он гудит и во вторых он почему то сьедает 80% громкости !!!



Может он неисправен, может межвидовое...

[Гость ketchup]

Может он неисправен, может межвидовое...

прибор говорит что исправен :smile: у знакомого радиолюбителя попросил тот самый ТВЗ-1-9 ....пол часа его упрашивал чтоб он мне его на часик одолжил :smile: , усилитель запел как надо ...

[Гость kgb_spy]

прибор говорит что исправен :smile: у знакомого радиолюбителя попросил тот самый ТВЗ-1-9 ....пол часа его упрашивал чтоб он мне его на часик одолжил :smile: , усилитель запел как надо ...

Прибор какой ? мультиметр? таг оно ничё кроме сопротивления ничё не покажет... нада подключать транс в переменку, через лампочку, мерить ток через трансформатор, если ток большой это скажет о КЗ витке, вот он и могёт 80% сигнала хавать... какой большой? это нада сравнивать с нормальным трансом...

[Гость mastersound]

пробовал я подключать свою плюшку ("Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51 Инд.мин=9,0 гн ") и скажу этот выходник - Фигня .... во первых он гудит и во вторых он почему то сьедает 80% громкости !!!

Трансик подключить в сеть через лампочку 220 вольт/40...60 Ватт

при исправном трансе лампочка практически молчит или имеет еле заметный накал.

Затем померять на вторичке напряжение, оно должно соответствовать 6,6 Вольт!

если занижено и лампа светит достаточно ярко, это свидетельствует о КЗ внутри обмоток :smile:

[Гость ketchup]

с этим выходником покончено , дал знакомому послушать его , он сказал посмотрим что с ним можно сделать ) . Подскажите как выходник из днепро 14-А мне послушать , у него просто 7 выводов , а мне надо 4 (2- выход на колонки , 2 - анод выходной лампы и общий провод)

[Гость kgb_spy]

с этим выходником покончено , дал знакомому послушать его , он сказал посмотрим что с ним можно сделать ) . Подскажите как выходник из днепро 14-А мне послушать , у него просто 7 выводов , а мне надо 4 (2- выход на колонки , 2 - анод выходной лампы и общий провод)

отдай и его другу... пусть он сделает из него зарядку ...гыгы....

на самом деле вот _https://audioportal.su/archive/index.php/t-17641.html

_https://www.google.ru/#hl=ru&newwindow=1&q=%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9+%D1%82%D1%80%D0%B0%D0%BD%D1%81%D1%84%D0%BE%D1%80%D0%BC%D0%B0%D1%82%D0%BE%D1%80+%D0%B4%D0%BD%D0%B8%D0%BF%D1%80%D0%BE+14&aq=f&aqi=&aql=&oq=%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9+%D1%82%D1%80%D0%B0%D0%BD%D1%81%D1%84%D0%BE%D1%80%D0%BC%D0%B0%D1%82%D0%BE%D1%80+%D0%B4%D0%BD%D0%B8%D0%BF%D1%80%D0%BE+14&gs_rfai=&fp=b94cff3fc6d55d50

найдёно с выше приведённой ссылки...



если аж 7 выводов и 5 концов звонятся то это РР транс, одна обмотка выход на динамик (самый толстый провод) и оставшиеся это "анод лампы1" "сетка лампы 1" "+питания" "сетка лампы2" "анод лампы2" ... и никакиого общего провода про который ты пишеш там нету... есть + питания...

[Гость ketchup]

и никакиого общего провода про который ты пишеш там нету... есть + питания...

точно , ошибочка вышла :smile:

[Гость ketchup]

А знаете товарищи датагорцы , я понял одно - если хочешь сделать хороший усилитель , то покупай выходные трансформаторы ! :smile: сворганил копилку из стерлоблока , и ложу туда деньги после каждой отработанной смены :smile:

Изменено 27 Июня, 2010 в 10:12 пользователем ketchup

[Yamazaki]

Ну да, ТВЗ используют обычно по бедности... В принципе, если подходящее железо попадётся, можно и самому намотать, но это геморрой... Поэтому, поддерживаю. Лучше купить.

[TANk]

В принципе, если подходящее железо попадётся, можно и самому намотать, но это геморрой...

Слыша такие высказывания все и в самом деле думают что это сложно. На самом деле все просто. Надо только посвящать этому по полчаса-часу в день и за неделю получится очень хороший трансформатор.



сворганил копилку из стерлоблока , и ложу туда деньги после каждой отработанной смены

Гораздо лучше сделать примитивную моталку из трех кусков ДСП, резьбовой шпильки на М8 и пары подшипников и после каждой смены отвлекаться на полчаса наматывая ровно виток к витку один слой обмотки. Хорошие выходные трансформаторы появятся у вас гораздо быстрее. А потом можно будет и копилку выпотрошить и потратить деньги на те детали, которые самостоятельно не сделаешь или на хороший корпус или на хорошие динамики.
