Простой ламповый усилитель 6П14П+6Н3П. Помогите новичку!

[Chugunov]

Хочу уточнить, возьму на себя смелость, может не все поняли.

При токе во вторичной обмотке 95 мА (норма), ток в нагрузке будет 67 мА.

Естественно, ток во вторичной обмотке можно увеличить и до 112 мА, но пропорционально увеличится ток вторичной обмотки... Наверное, обмотка не сгорит, но режим будет тяжелый...

Виталий vitivsev правильно написал: практика -критерий истины. Нагрузите трансформатор и посмотрите что будет - мгновенно трансформаторы не горят. Если напряжения просядут не слишком сильно и если температура трансформатора не будет обжигать пальцы, может и годится, но я, как перестраховщик не стал бы рисковать.

Первое чему меня научили в НИИ где я работал: запас в ... не ...

[Гость kdtp]

.... ток во вторичной обмотке можно увеличить и до 112 мА....

Ага…, ток обмоток 7-8 и 8-10 можно «подгрузить» с 95 мА …., до 112 мА. В таком случае, соединив все обмотки последовательно…, после мостового выпрямителя и конденсатора, получим (примерно) 290 Вольт, при токе (внимание!) - 79 мА. ЭТО «В РАССЧЁТЕ», виртуально, так сказать…, а на «практике» и того меньше!!! И…, всё одно, маловато будет для двух каналов усилителя. А вот для одного канала усилителя, ТАН 2, вполне подойдёт….

[Chugunov]

И…, всё одно, маловато будет для двух каналов усилителя. А вот для одного канала усилителя, ТАН 2, вполне подойдёт….

Безусловно, два таких трансформатора - оптимум, но может у человека нет возможности достать второй...

Насколько помню, предельная мощность для 6П14П 12 Вт, а рекомендованные анодные напряжения 275 и 250 В. При токе 40...45 мА может и хватит впритык.

[Гость Lesh]

Безусловно, два таких трансформатора - оптимум, но может у человека нет возможности достать второй...

Насколько помню, предельная мощность для 6П14П 12 Вт, а рекомендованные анодные напряжения 275 и 250 В. При токе 40...45 мА может и хватит впритык.

Всем большое спасибо за ответы.

Действительно, второй ТАН2 взять негде.

Соберу один канал с ТАНом, посмотрю как работает. Если все устроит - намотаю транс побольше.

[Гость fast_mutant]

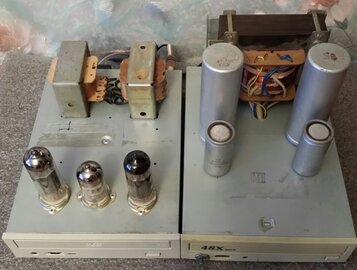

Вот, на выходных соорудил усь. Убрал регулятор громкости ибо "питаю" от телефона. Получился "двухблочник". В планах такой же запихать в один сидиром (есть еще два канала от "Ригонды"). Кстати бп от ригонды в двухблочничке... фильтр питания 2х40μF_470 Ом_2х20μF, ну и по 100 μF на анодах 6н3п. ФОНА НЕТ ВООБЩЕ! Видимо инженеры раньше не просто так кушали свой хлеб... А сейчас, чтоб фона не было по 1к емкостей лепят! )))







Добавлено после раздумий:

А вот, кстати, фото "кишочков"... по деталюхам все, может, и не кошерно, но что было, то и воткнул... причем результатом более чем доволен.

[Гость avals]

ФОНА НЕТ ВООБЩЕ! Видимо инженеры раньше не просто так кушали свой хлеб... А сейчас, чтоб фона не было по 1к емкостей лепят! )))

1к емкостей - не гарантия отсутствия фона. В основе - грамотная разводка земли да компоновка. Плюс некоторые схемотехнические тонкости. Всё описано в книгах более чем полувековой давности, по которым учились те самые инженеры. :smile:

[shaytan]

Вот, на выходных соорудил усь...

Классно сделал. Центральные выводы панелек рекомендуют тоже подключать к общему проводу.

[Segun]

Что это даст?

[shaytan]

Что это даст?



В основном, это используется как полезный земляной лепесток (и шина) в некоторых конструкциях, например https://datagor.ru/amplifiers/tubes/1535-us...3p-montazh.html , возможно, это как то влияет на уменьшение вч-помех и наводок на лампу.

[Гость fast_mutant]

В основном, это используется как полезный земляной лепесток (и шина) в некоторых конструкциях, например https://datagor.ru/amplifiers/tubes/1535-us...3p-montazh.html , возможно, это как то влияет на уменьшение вч-помех и наводок на лампу.

В следующем, "однокорпусном", возможно так и сделаю. Там придется с местом поджаться. Так что как "крепление земли" центральный контакт панельки может и сгодится. Начинаю обдумывать кое какие эргономические мелочи. Ну и над "дизигном" придется поработать. Сделаю, выложу фотку ))).

[Гость Batualo]

По поводу фона. Я от нечего делать на работе макетирую SE усилители. Землю сажаю прямо на корпус где придется. Пока еще фона не слышал. Провода иногда полуметровой длины, средней точки накала нет, единственно свиты. Макетил преамп (т.е. драйвер) на 6ж32п и 6н2п. Разность только в громкости, а фона и возбудов нет. Если выложу фото, то будете долго смеяться:smile:.

[Chugunov]

Красиво. А в середине, куда сходятся выводы деталей - там стойки или что? Как всё держится? На фото не видно.

Можно отдельное фото этого узла крупно?
