Фильтр импульсных помех

Рекомендованные сообщения

Гость angelv

почитал несколько статей, по создании Усилителей, и большая часть ставить фильтр импульсных помех, но самодельщики, при создании не дорогих Усилков, почему-то упускают их.

Почему? неужели это не так вожно?



прикрепил схему фильтра с компьютерного БП


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

Видимо на схеме справа у вас схема импульсного блока питания. Такие входные фильтры используються в импульсных БП. для продотвращения проникновения импульсной помехи от БП в питающую (220 В) сеть.

Пардон, не дочитал Ваш пост.

Изменено пользователем klon_kz

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klsof
почитал несколько статей, по создании Усилителей, и большая часть ставить фильтр импульсных помех, но самодельщики, при создании не дорогих Усилков, почему-то упускают их.

Почему? неужели это не так вожно?



прикрепил схему фильтра с компьютерного БП



Имею богатый опыт по борьбе с помехами от импульсных источников питания.

Предложенный фильтр отлично помогает.

Почему не используют?

Наверное потому, что напрямую не слышно как 50 или 100 Гц фон, а измерением шума не занимаются, да и актуально это только для микрофонных усилителей и фон корректоров. Да и мало кто еще использует импульсники для аудио.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость yurkov

Я так верю в пользу фильтра сетевого от помех и применяю. Можно даже проверить и прослушать помехи от сети. достаточно взять старый ламповый радиоприёмник. он как известно не "ловит" радиоволны без куска провода-антенны. Так вот если подключить вход антенны этого радиоприёмника к сети 220 в. через керамический кондёр в несколько пф, то обалдеете что там есть. Там есть все радиостанции, индустриальные помехи и наш интернет. И все это модулирует наш хай-энд, который мы строим. И проявляется всё это как непонятно почему жесткое звучание. Всем известный Юрий Макаров делает фильтры не только в своих усилителях, но и поставил фильтр сетевой на входе в дом!!! Мужики рассказывали, кто был на прослушивании его 6 ватного усилка , потом пришли домой так противно было слушать свои усилители, прошло 2 недели, не охота включать. :smile:

Изменено пользователем yurkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexander59

Считаю что этот вопрос уже давно вышел за рамки "филосовского" и фильтр при нашем состоянии сети уже необходимость

Сетевой_фильтр_от_постоянного_напряжения_и_помех.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

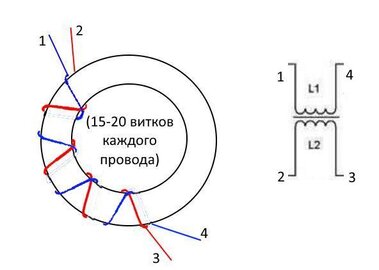

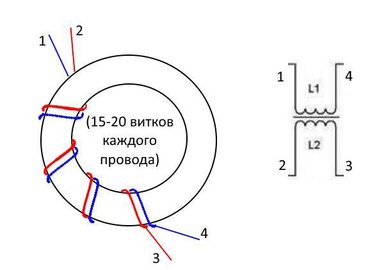

В давние времена На "Вегу-117" шла помеха по вкючению компресора холодильника, причем на разных комнатах .Повесил на провод большое кольцо. С тех пор в сетевую часть всегда ставлю колечко и емкость, Даже помнится у меня в"Радио микро 80" такой фильтр был. Готовые фильтры со старых цветных теликов, принтеров сканеров можно извлечь. Главное место в корпусе под него выделить, а это пожалуй самое сложное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

Фото самого блока сетевого фильтра (к вложению в сообщении № 5). Легко размещается на задней стенке корпуса рядом со входом сети.



Изменено пользователем svjatoslav

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Очень интересная схема предложена alexander59 для защиты от постоянной составляющей сети. При работе симисторов возникает довольно значительная постоянная составляющая. Большое Спасибо за предложенную идею.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

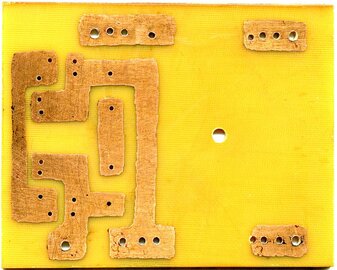

Тогда вдогонку печатная плата этого фильтра. :smile:

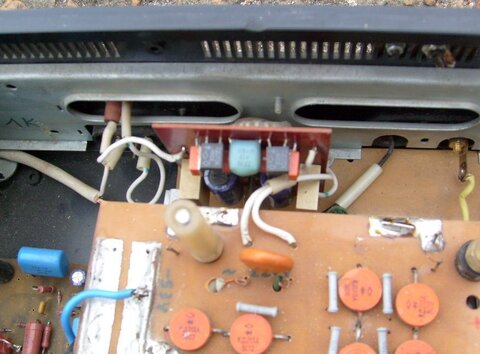

И фото установленного в корпус УМЗЧ.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Большое спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подтверждаю (на своем опыте) эффективность сетевых фильтров. У меня ламповый усилитель. На работе один хороший человек подарил мне промышленный сетевой фильтр (военной сборки) состоящий из двух ПРОХОДНЫХ конденсаторов на входе, 0,22 мк, по одному на каждый сетевой провод, далее два дросселя (провод в лаке 1,5мм виток к витку на ферритовом цилиндрическом сердечнике ∅ около 2см, длина намотки около 15 см) тоже в каждом проводе, затем еще 2 ПРОХОДНЫХ конденсатора аналогичных первым. Все это в металлическом экране, в котором только 2 отверстия - вход и выход. Так вот, после подключения этого фильтра СУЩЕСТВЕННО улучшилась разборчивост по ВЧ и СЧ причем усилитель заработал так, независимо от времени суток. Такое ощущение как если бы РАЗДЕЛИТЕЛЬНЫЙ конденсатор заменили на более качественный. Фильтр - выносной. И еще хочу добавить что к моему фильтру подключено заземление а УНЧ наоборот не заземлен. Если фильтр не заземлен то его эффективность значительо падает.

Изменено пользователем andrei.s

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тогда вдогонку печатная плата этого фильтра.

И фото установленного в корпус УМЗЧ.

Скажите лучше ,есть ли эффект от этой схемы. Если можно, то какой. Хотя бы на слух. ???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
