Однотактный ламповый усилитель из доступных деталей 6Н9С+6ПЗС

[Гость grays]

У Ульфа с аудиопортала 6Г2 работала на 6П31С, отзывы самые положительные. Наверное дядя Миллер не смог помешать этой паре...

[Гость avgur]

Сегодня вечером полноценно послушал связку 6Н7С и 6П13С. В моем варианте 6Н7С звучит мене детально и менее живо нежели 6Н8С. Думаю надо анодного ей подбросить. На аноде 6Н8С было 160В, на аноде 6Н7С сейчас 125В. Разница существенная. Надо организовать отдельно для драйвера 400В анодного.

Действительно анодного питания ей нужно побольше-Uпит:400-480v,Ua-170-180V,Ra=33-39k, Rk=390 Ом, Ia=6-8mA,смещение на сетке -3В,вот тогда она только "просыпается" и поёт!И желательно от отдельного источника.Я все же сделал с запараллеленым баллоном.

Изменено 16 Января, 2010 в 20:23 пользователем avgur

[Lektor]

Действительно анодного питания ей нужно побольше-Uпит:400-480v,Ua-170-180V,Ra=33-39k, Rk=390 Ом, Ia=6-8mA,смещение на сетке -3В,вот тогда она только "просыпается" и поёт!И желательно от отдельного источника.Я все же сделал с запараллеленым баллоном.

Поломал я эту хатку. Сейчас нет толкового силовика, как найду вернусь к 6Н7С в параллели. Батарейное смещение мне не нравится на октальный двойных триодах. В 6Ф3П аккумулятор в катоде очень хорошо себя показал, а тут что в сетке, что в катодах не рулит (для меня). Для пробы включил 6Н7С с общим резистором на общий катод. Баллон попался с симметричными лампами. Напругу дал 430В, ток на каждом аноде 4,5мА, напруга на анодах 200В, в аноде 43к, в катоде 200 Ом. Сигнал проникает из канала в канал, но сам звук ожил, задышал. 13-ку раскачивает вполне. Оценить звучание получилось, осталось по-человечески ее запустить.

Пока поставил 6Н8С и ищу силовик. Всем помогавшим спасибо.

Изменено 17 Января, 2010 в 06:32 пользователем lektor

[Гость fransuz]

Здравствуйте, жители Датагории!

Сделал усилитель по схеме, найденной на сайте (схема - пост 26). Сразу предупреждаю - делал на табуретке на кухне в съемной квартирке, так что - не обессудьте за внешний вид. Немного позже облагорожу, а пока нужно довести усь до ума.

Итак, на входе - лампа 1579, через К40У-9 0,22 μF - на 6ПзС. Выходной - ТВЗ1-9 с доводкой (прокладка из листа А4), силовой - ТАН41, обмотки на 28В - последовательно и на удвоитель напряжения. Затем 2 электронных фильтра. Сегодня закончил паять, включил, сейчас работает на громкости "на 10". Мои первые впечатления:

Транс силовой нужно менять - греется. Поставлю ТАН51 или 53. Добавлю емкости в удвоитель (сейчас - 220μFХ200в - 2 шт.). Наверное, от малой мощности просаживается напряжение - переменка под нагрузкой 116в, после удвоителя - 280в.

Здесь у меня вопрос к мастерам лампового звука. Я пока ничего не настраивал, померял напряжения на 1579: на 5 ноге - 280в, на 4 - 127в, на 6 - 138в, на 3 -1,37в. Что здесь подбирать и как?

Далее. Трансы выходные тоже придется менять - при большой громкости появляется хрип. А заодно и переменный - нужно ставить ALPS.

О качестве звука пока не буду ничего говорить - рано еще, да и колонки у меня - благодаря этому прекрасному сайту - экспериментальные, еще не "объезженные", плюс к тому же старый комп с интегрированным звуком. Но не это главное. Главное - если есть желание, то можно сделать нормальный усилитель даже на кухне на табуретке :smile: .

В принципе, самое главное, что я хотел сказать - большое спасибо прекрасным людям, живущим в Датагории. Я не могу перечислить всех, поэтому постараюсь сказать персонально спасибо Tank, Servo, bubi, Lektor и всем остальным, благодаря которым я сделал этот усилитель. Надеюсь, что с вашей помощью я его доведу до ума.

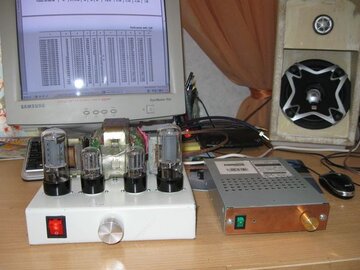

Постараюсь выложить пару фото.

[Гость VACUUMVOICE]

....Что за речи.., по поводу А2-класса??? Это лучшее, что можно придумать с лампами класса 6П3С, 6П3С-Е, 6L6G,GC,WXT,A, 5881, 1540, 8447, 7199, КТ-66,- В ТРИОДНОМ ВКЛЮЧЕНИИ в SE УЗЧ!!!!!!!

..Но надо иметь ввиду!!! Для сохранения минимальных искажений и линейности хар-к раб. вых. лампы использовать следующее:

Эфф.нагрузка (импеданс первички ТВЗ) для 6П3С, 6L6G, GC, WXT, A; 8447 - 3,5кОм.

Для КТ-66,7199, - 4кОм.

Для 6П3С-Е, 1540, 5881, - 5-6кОм.

..Так как у 6П3С (ТРИОД) Ri=1,7кОм, а у 6П3С-Е (ТРИОД) Ri=2,5кОм !!!

...Напротив, звучат лучше в ПЕНТОДном вкл.: EL-12, EL-36, EL-82, EL-86, EL-95, 6CW5, КТ-77, КТ-90, КТ-120...

...НE ПОНРАВИЛИСЬ - в SE А-класссе ( ТРИОД) АПРИОРЕ..: EL-34, EL-36, EL-84, 6BQ5, 6DZ7, 6CA7, 6SJ6, 6CK6, 6550C, KT-88...

..Теперь,что касаемо А2 -класса...(к примеру 6П3С(6L6G)..) :

Прекрастно работает,звук -великолепный, мощность в "Триоде", как в А-классе в " Пентоде"!!! А работает то ПсевдоТРИОД !!!

...Для 6П3С ( триод) в А2-классе понравился следующий режим (фикса):

Еа=390в.

Ua=350в.

Ra=3,5k.

Uc1=-30в.

Ia0=70mA.

В качестве драйвера ( Ua=260-300в, -Ecm=140в) - прекрастно работает КП на 6Н8С с запараллеленными половинками, нагруженная на "плавающий" ГСТ на BF459(2T940AM), но для любителей чисто ламповой концепции...,подойдет 2-5 ваттный Углеродный резистор на 15кОм.

..Еще лучше применить 6Н30П-ДР в качестве КП..

.В Пред.Каск.Усил.ю,-применен SRPP(Мю-follower) на 6Н8С.

Изменено 5 Июля, 2013 в 10:18 пользователем VACUUMVOICE
