Первый ламповый комбик

[Гость mastersound]

Понятно!

ну и лады, продолжай собирать БП,

следующий этап будет корпус для самого комбика,

желательно металлический как у Вадима!

лампы лучше разместить по центру ,

чтобы панельки можно было впаять в плату.

[Гость bakinbard]

Огромное спасибо вам за советы!

Пока тогда доделываю БП, чтобы все в порядке было,

а сам комбик чуть позже.

Ок, сделаю тумблер на сетевое питание, предохранитель,

тумблер на анодное и светодиод.

Еще думаю напряжение накала вывести на тот же Ш6б,

на какие-нибудь неиспользуемые клеммы.

[Гость mastersound]

to bakinbard - Накальный выпрямитель собирай по схеме из первого поста!

Он подробно описан в теме начиная с собщения 102.

Читай внимательно.

Желаю удачи!



to vadim2k8 - Как выходной возможен вариант для 100 ват. железа на двухтакт 2*6п14п

вот его параметры: Р вых=12 Ватт, Uанода +300v, Rкат - 270 ом

анодная 2*1500 витков провод ПЭЛ-0,18

вторичка 65 витков ПЭЛ 1,0 на 4 ома, для 8 ом доматываем 27 витков ПЭЛ 1,0 .

[Гость vadim2k8]

Большое Спасибо

[toxin]

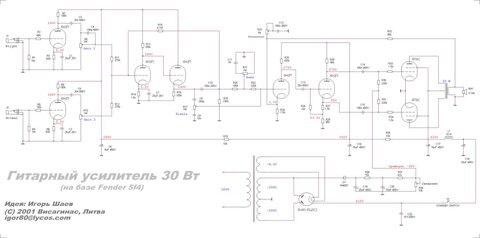

Мой первый комбик был по следующей схеме. Но он мне не особо понравился. Надо было выстраивать режимы, т.к На выходе использовал Г807, по входу и драйвер, если память не отшибло, 6Н9С. Но не успел - дал поиграть (С невыставленными режимами у него на любой громкости пер такой хороший овердрайв) и его заиграли...

[Гость mastersound]

to toxin - да схема достаточно сложная, на скорую руку не собрать....

Вот схема оконечного УНЧ 20 Ват на трёх лампочках

к нему можно приладить преамп и будет мощный комбо!

[Гость bakinbard]

Можно применить тумблеры для сети и анодного 220В 1А?



Нашел в загашнике диоды:

Д237А,Б

Д226Б,В,Г,Д

Д220Б

Д310

2Д503Б

КЦ109А

Для накального подойдет что-то из этого или купить вместе с электролитом 4 шт Д243?

Изменено 27 Сентября, 2009 в 11:20 пользователем bakinbard

[Гость vadim2k8]

Поставил в Са2 22нан, Ra2 1.5k опять поперли басы, как будто это бас-усилок...

Сейчас верну все в исходное состояние, и буду по одной детали менять, слушать.

Вобщем вернул все к начальному виду, за исключением С3 - поставил вместо 22μF 10 μF,

и Са2 вместо 47нан поставил 22нан, резистор, который между S1a и 7й ногой второй лампы

(сеточный?) вместо 470К-100К. В обоих режимах вполне сносно звучит,

но басов все равно выше крыши. Пот баса приходится в 0 убирать, и то басит...

[Гость mastersound]

bakinbard - Тумблер на сеть слабоват, а для анода в самый раз!

из диодов нет подходящих, можно поискать импорт на 2-3 Ампера.

в крайнем случае отечественный мост КЦ402-405 с любой буквой.

кстати из второго БП можно изьять диоды КД202 - самое то 5 амперные!



vadim2k8 - Попробуй конденсатор С2 уменьшить до величины С1

тоесть до 1000 пикофарад.

это урежет низа, дополнительно добавить верх поможет шунтирование резистора

S1a конденсатором на 100 пф( паралельно).

[Гость bakinbard]

Второй БП вырезан, там один диод остался и мост КД205Д.

Ладно, куплю все вместе, да и все, не так уж и разорительно выйдет. :smile:

Уточню только еще разок: Тумблеры на 220В 2-3А, 4 импортных диода 400В 2-3А,

конденсатор 4700 мкФ * 16В.

Все верно?

У меня вопросик еще: вы мне нужные напяжения на схеме обводили,

для анодного мы 320В или 190В использовать будем?

[Гость mastersound]

Диоды для накала достаточны с напряжением 100 вольт.

Использовать будем 320В для выходной лампы, а 190В для питания преда.

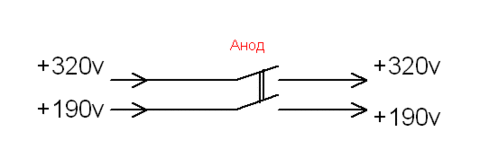

Выключатель Анода совмещённый.

[Гость vadim2k8]

Итак, свершилось! =)) Поставил в С2 сначала 10нан - бас стал регулируемым,

но еще многовато, 6.8нан - уже лучше, и вот ОН, герой моего усилка, 3.3нан - звук четкий,

бас регулируется как по маслу! =)) Я доволен =)) Теперь осталось окончательный марафет

с проводами внутри навести, уложить их красиво, и чуток фон подубрать

(как мне кажется от того, что земля с выпрямителя накала с общей землей никак не соединена).

И подскажите, пожалуйста, еще по паре вопросов:

1) Провод, витая пара с сетевых кабелей, пойдет в маршрут от платы к ногам ламп(в том числе и на аноды),

если с него снять родную изоляцию, и одеть в термоусадку?

2) Что можно сделать с переменниками, что бы они не шелестели при регулировке?

Просто смазать силиконовой/графитовой смазкой сойдет?

----------------------------------------------------------------------

to minich - А если не секрет ,что это за прога по расчёту выходников ,как называется?

Изменено 28 Сентября, 2009 в 09:39 пользователем vadim2k8
